Verkabelung von Stufenbeleuchtung richtig planen.
Die Verkabelung entscheidet wesentlich darüber, ob eine LED-Stufenbeleuchtung zuverlässig, gleichmäßig dimmbar und langfristig wartbar funktioniert.
Diese Seite erklärt Kabelwege, Stromkreise, Einspeisepunkte, Spannungsabfall, Netzteile, Steuerung und Notbetrieb speziell für Stufen- und Bühnenkantenbeleuchtung in Theater, Kino, Hörsaal, Stadthalle und Tribüne.
Welche Verkabelungsfrage möchten Sie klären?
Bei Stufenbeleuchtung entstehen viele Probleme nicht am LED-Profil selbst, sondern durch zu spät geplante Kabelwege, ungünstige Einspeisungen, zu große Leitungslängen oder fehlende Reserven für Wartung und Notbetrieb.
Verkabelung ist kein Nebenthema der Montage.
Eine professionelle Stufenbeleuchtung besteht aus mehr als Profil, LED und Netzteil. Entscheidend ist, wie die einzelnen Stufen elektrisch versorgt, wie Stromkreise getrennt, wo Einspeisepunkte gesetzt und wie Leitungen später zugänglich bleiben.
Gerade in Versammlungsstätten müssen Lichtwirkung, Verdunkelung, Reinigungsbetrieb, Notbetrieb, Steuerung und bauliche Situation zusammen betrachtet werden. Die Verkabelung sollte deshalb möglichst früh in Planung, Ausschreibung und Ausführung abgestimmt werden.
Früh klären
- Wo liegen Netzteile, Dimmer oder Schaltschränke?
- Wie lang sind die Leitungswege bis zur ersten Stufe?
- Werden Stufen einzeln, je Aufgang oder in Gruppen versorgt?
- Sind getrennte Kreise für links / rechts oder gerade / ungerade Stufen sinnvoll?
- Wie bleibt die Anlage später wartbar?
Warum eine saubere Aufteilung wichtig ist.
Bei größeren Treppenanlagen ist eine einzige lange Leitung selten die beste Lösung. Sinnvoller ist häufig eine Aufteilung in mehrere Stromkreise. Dadurch sinkt der Strom pro Kreis, der Spannungsabfall wird geringer und die Anlage lässt sich später besser prüfen.
Aufgänge trennen
Bei mehreren Aufgängen sollten Versorgung und Dimmung je Aufgang geplant werden.
Kreise aufteilen

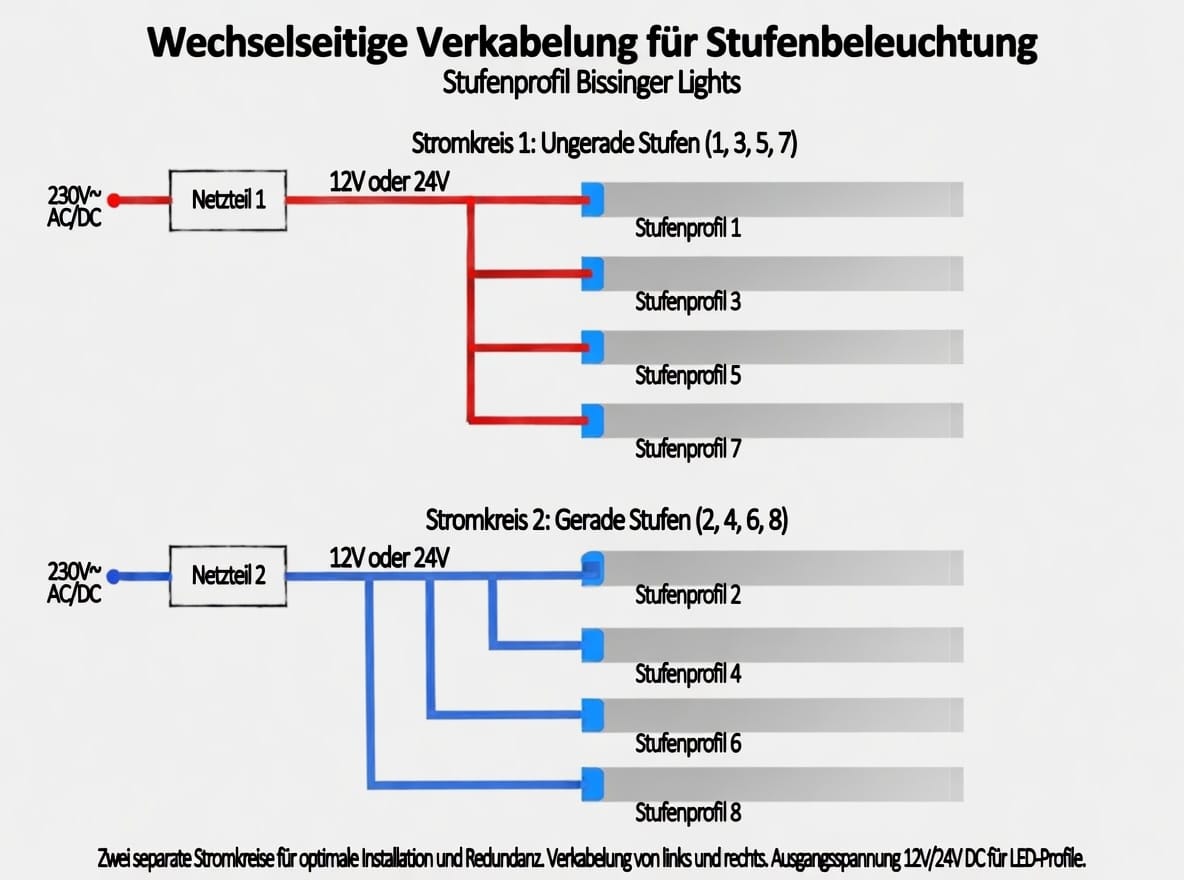

Gerade / ungerade Stufen oder linke / rechte Seite können getrennt versorgt werden.
Einspeisung setzen
Einspeisepunkte sollten Leitungslänge, Zugänglichkeit und Montageablauf berücksichtigen.
Reserve einplanen
Netzteile, Dimmer und Leitungen sollten nicht dauerhaft am Grenzwert betrieben werden.
Spannungsabfall früh überschlägig prüfen.
Bei 24-V-LED-Systemen kann der Spannungsabfall sichtbar werden: Lichtlinien werden ungleichmäßig, die letzte Stufe wirkt schwächer oder Dimmwerte verhalten sich nicht wie erwartet.
Eine überschlägige Berechnung hilft, bevor Kabelwege, Querschnitte, Netzteile und Einspeisepunkte endgültig festgelegt werden.
Was den Spannungsabfall beeinflusst
- Systemspannung, meist 24 V DC
- LED-Leistung pro Meter
- Gesamtlänge der beleuchteten Stufen
- Leitungslänge vom Netzteil zur Einspeisung
- Kabelquerschnitt und Anzahl der Stromkreise
Typische Verkabelungsvarianten.
| Variante | Geeignet für | Vorteil | Zu beachten |
|---|---|---|---|
| Zentrale Versorgung | Kleine Anlagen, kurze Wege, einfache Nachrüstung | Übersichtlich, wenig Technikpunkte im Raum | Leitungslänge und Spannungsabfall prüfen |
| Aufgangsweise Versorgung | Theater, Kino, Hörsäle mit mehreren Treppenaufgängen | Klare Zuordnung, bessere Wartbarkeit | Platz für Dimmer, Netzteile oder Verteiler einplanen |
| A/B-Aufteilung | Längere Treppenanlagen oder viele Stufen | Reduziert Strom pro Kreis und erleichtert Fehlersuche | Kreise sauber dokumentieren und beschriften |
| Mehrere Einspeisepunkte | Lange Lichtlinien, Bühnenkanten, Podeste | Gleichmäßigere Versorgung über längere Strecken | Mechanische Zugänglichkeit und Wartung berücksichtigen |
Verkabelung muss zur Betriebsart passen.
In vielen Projekten reicht es nicht, LED-Profile einfach mit Spannung zu versorgen. Die Anlage muss zur vorhandenen Steuerung passen: zum Beispiel DMX im Theater, DALI in Gebäudestrukturen oder ein fester Helligkeitswert bei einfachen Anlagen.
Zusätzlich sollte früh geklärt werden, wie sich die Beleuchtung bei Ausfall, Umschaltung oder Notbetrieb verhält. Entscheidend sind dabei nicht nur die Leuchten, sondern auch Netzteile, Dimmer, Steuerleitungen und Einspeisepunkte.
Schnittstellen prüfen
- DMX, DALI, Schalter, Relais oder Festwert?
- Versorgung über AV, SV oder vorhandene Unterverteilung?
- Notstromfähigkeit von Netzteilen und Dimmern?
- Verhalten bei Busausfall oder fehlendem Steuersignal?
- Getrennte Kreise für Stufen, Bühnenkante oder Sitzreihen?
Bestandsverkabelung nutzen – aber nicht ungeprüft.
Bei Sanierungen in Theater, Kino oder Hörsaal sind vorhandene Leitungswege oft ein Vorteil. Sie können Montagezeit reduzieren und bauliche Eingriffe verringern. Trotzdem sollte geprüft werden, ob Querschnitt, Leitungslänge, Zustand, Zuordnung und Zugänglichkeit zur neuen LED-Anlage passen.
Vorhandene Leitungen
Kabelwege, Querschnitte und alte Zuordnung prüfen, bevor neue Profile angeschlossen werden.
Zugänglichkeit
Anschlussstellen, Verteiler und Vorschalttechnik sollten auch nach der Montage erreichbar bleiben.
Kreise beschriften
Eine klare Dokumentation erleichtert Wartung, Fehlersuche und spätere Erweiterungen.
Was bei der Verkabelung häufig schiefgeht.
Zu lange Leitung ohne Zwischenprüfung
Wenn Leitungslängen erst auf der Baustelle auffallen, sind zusätzliche Einspeisungen oft nur mit Mehraufwand möglich.
Alle Stufen auf einem Kreis
Eine zu grobe Aufteilung kann Spannungsabfall, Fehlersuche und Wartung unnötig erschweren.
Kabel mechanisch belastet
Leitungen dürfen nicht über scharfe Betonkanten, unter Druck oder ohne Schutz im Profilbereich liegen.
Notbetrieb zu spät betrachtet
Notstrom, Steuerverhalten und Fallback sollten vor der Ausführung geklärt werden, nicht erst bei der Inbetriebnahme.
Weiterführende Planungshilfen.
Rechner
Spannungsabfall-Rechner
Leistung, Strom, Leitungslänge, Querschnitt und Spannungsabfall überschlägig berechnen.
Technik
Steuerung & Notbetrieb
DMX, DALI, Dimmer, Netzteile und notstromfähige Systemauslegung.
Planung
Planung für Kulturbauten
Frühe Projektklärung für Theater, Kino, Hörsaal, Stadthalle, Tribüne und Bühnenkante.
Sie möchten Kabelwege und Stromkreise prüfen lassen?
Senden Sie uns Fotos, Pläne, Stufenanzahl, ungefähre Leitungslängen und Angaben zur vorhandenen Technik. Wir prüfen, welche Verkabelung, Einspeisung und Aufteilung für Ihre Stufenbeleuchtung sinnvoll ist.
Häufige Fragen zur Verkabelung von Stufenbeleuchtung
Welche Spannung wird bei LED-Stufenbeleuchtung häufig verwendet?
Viele LED-Stufenprofile und Lichtlinien werden mit 24 V DC betrieben. Die konkrete Auslegung hängt jedoch von LED-System, Leitungslängen, Netzteilen, Steuerung und Projektanforderung ab.
Warum ist der Spannungsabfall bei Stufenbeleuchtung wichtig?
Bei zu hohem Spannungsabfall kann die Helligkeit über längere Strecken sichtbar abnehmen. Besonders bei vielen Stufen, langen Leitungswegen oder wenigen Einspeisepunkten sollte der Spannungsabfall früh geprüft werden.
Sollte jeder Aufgang einen eigenen Stromkreis bekommen?
Das ist häufig sinnvoll, aber nicht pauschal zwingend. Entscheidend sind Anzahl der Stufen, Leistung, Leitungslänge, gewünschte Steuerung, Wartbarkeit und vorhandene Infrastruktur.
Kann vorhandene Verkabelung weiter genutzt werden?
Ja, wenn Querschnitt, Zustand, Leitungslänge, Zuordnung und Zugänglichkeit passen. Vorhandene Leitungen sollten vor Anschluss neuer LED-Systeme geprüft und dokumentiert werden.
Was ist bei DMX oder DALI zu beachten?
Die Verkabelung muss zur Steuerungsart passen. Neben der 24-V-Versorgung sind Steuerleitungen, Dimmer, Adressierung, Fallback-Verhalten und Notbetrieb zu berücksichtigen.
Ersetzt diese Seite eine elektrische Fachplanung?
Nein. Die Seite dient der Orientierung. Für konkrete Projekte müssen Leitungslängen, Absicherung, Netzteile, Dimmer, Notbetrieb und Ausführung projektspezifisch durch geeignete Fachkräfte geprüft werden.
