Technische Unterlagen für Planung, Einbau und Betrieb.
Datenblätter, Bedienungsanleitungen, Sanierungs-Checkliste und Planungshilfen für LED-Stufenprofile, Einbauleuchten, Sitzreihenanzeigen und Steuerungstechnik.
Schnell zur passenden Unterlage für Ihre Projektphase.
Nicht jedes Projekt benötigt sofort sämtliche Dokumente. Für die erste Bauart-Entscheidung genügt meist das Produktdatenblatt. Bei Ausführungsplanung, Schaltschrankbau oder Bestandssanierung kommen Verkabelung, 24-V-Lastberechnung, DMX-/DALI-Anleitungen und die Bestands-Checkliste hinzu. Sie müssen dafür nicht bereits alle technischen Details kennen.
Datenblätter aller Systeme direkt öffnen.
Alle Datenblätter für unsere 5 LED-Stufenprofil-Serien, die flächenbündigen Einbauleuchten POM & SBS sowie die beleuchteten Sitzreihenanzeigen SRA, SRB und SRC.
01 · LED-Stufenprofile (SL1, SL2, SLR, SLD, BL)

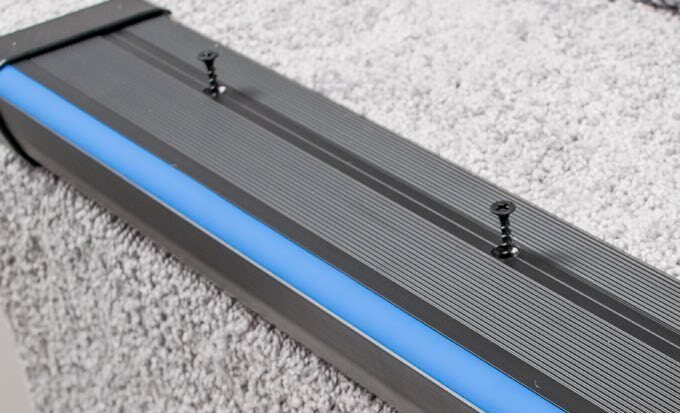

Klassisches Aufbauprofil mit direkter Beleuchtung der Stufenkante – für Kino, Theater und Bestandsnachrüstung.
PDF-Datenblatt öffnen ↗Zwei getrennte monochrome Lichtzonen für gleichzeitige Kantenmarkierung und indirekte Trittflächenbeleuchtung.
PDF-Datenblatt öffnen ↗Technische Daten des zweizonigen SL2-Stufenprofils in mehrfarbiger RGB-Ausführung für DMX-Steuerung.
PDF-Datenblatt öffnen ↗LED-Treppenkantenprofil für das bündige Anarbeiten von Teppich-, PVC-, Linoleum- oder Designbelägen.
PDF-Datenblatt öffnen ↗LED-Stufenprofil mit blendfrei nach unten auf die darunterliegende Trittfläche gerichteter Lichtwirkung.
PDF-Datenblatt öffnen ↗Schlankes LED-Treppenkantenprofil für reduzierte Aufbauhöhe auf Holz-, Stein- und Bestandsstufen.
PDF-Datenblatt öffnen ↗02 · Flächenbündige LED-Einbauleuchten (POM & SBS)
Rahmenlose, flächenbündige LED-Einbauleuchte im POM-Vollmaterialkörper für Holzstufen, Parkett, Podeste und Bühnenkanten.
PDF-Datenblatt öffnen ↗Flächenbündige LED-Einbauleuchte im stabilen Aluminiumprofil für Stufen, Podeste und beanspruchte Tribünenaufgänge.
PDF-Datenblatt öffnen ↗Konstruktionsunterschiede, Fräsmaße, Kabelauslässe und Entscheidungshilfe nach Bodenaufbau.
Einbauleuchten vergleichen →03 · Beleuchtete Sitzreihenanzeigen (SRA, SRB, SRC)
Kompakte quadratische LED-Sitzreihenanzeige zur Integration in das Stufenprofil SL1 oder zur separaten Montage.
PDF-Datenblatt öffnen ↗Rechteckige LED-Sitzreihenanzeige für gute Ablesbarkeit an Stufenwangen, Sitzseiten und Aufgängen.
PDF-Datenblatt öffnen ↗Großformatige LED-Sitzreihenanzeige für weite Sichtdistanzen in großen Sälen, Arenen und Hörsälen.
PDF-Datenblatt öffnen ↗Bestandsanlage vor dem Umbau systematisch erfassen.
Bei der Modernisierung einer bestehenden Stufenbeleuchtung (z. B. alte Niedervolt-Glühlampen, Tubelight-Schläuche oder EL-Folien) muss selten alles herausgerissen werden. Unsere 6-seitige Checkliste führt Sie Schritt für Schritt durch die Bestandsaufnahme.
Checkliste: Sanierung Stufenbeleuchtung im Bestand
Entwickelt für Technische Leiter, TGA-Planer und Elektrofachbetriebe. Direkt beim Vor-Ort-Termin im Saal ausfüllbar:
- Vorhandene Profile, Stufenkante & Bodenbelag
- Aderzahl & Querschnitt der Bestandsverkabelung
- Leitungslängen, Topologie & Spannungsfall
- Vorhandene 12-V-/24-V-Netzteile & Leistungsreserven
- Ansteuerung (PWM, DMX512, DALI, Taster)
- Zentralbatterie (ZSV) oder eigene Akkuanlage
- Stromkreis- und A/B-Gruppenaufteilung
- Checkliste für Fotos, Typenschilder & Messwerte
6 Seiten · direkt ausdruckbar oder digital nutzbar · für Theater, Kino, Hörsaal und Stadthalle.
Bestands-Checkliste öffnenDMX-Unterlagen für Anschluss, Adressierung und Betrieb.
Offizielle PDF-Bedienungsanleitungen für unsere Hutschienen-DMX-Dimmer zur Montage im Schaltschrank oder in dezentralen Steuerungsboxen.
3-Kanal-DMX-Controller / Dimmer
Anschlussbelegung, DMX-Adressierung, PWM-Dimmverhalten und technische Daten für 12 V / 24 V DC (bis 6 A je Kanal, max. 16 A gesamt).
Bedienungsanleitung (PDF) öffnen ↗6-Kanal-DMX-Dimmer (2 × 3 Kanäle)
Technische Dokumentation für den 6-Kanal-DMX-Dimmer mit zwei getrennten Versorgungseingängen (max. 2 × 320 W), Display, Masterdimm und Fallback-Einstellungen.
Bedienungsanleitung (PDF) öffnen ↗
Stufenbeleuchtung planen: Das große Online-Handbuch.
Wenn Aufmaß, Einbauart, Leitungsquerschnitte oder Steuerungsarchitektur noch offen sind, führt unser technisches Handbuch strukturiert durch alle Planungsstufen:
- 01 · Funktion, Blendfreiheit, Profilwahl und exaktes Aufmaß
- 02 · 24 V DC Systemauslegung, Verkabelung und Spannungsfall
- 03 · PWM-Dimmung, DMX512, DALI DT6 und Notstrom-Konzepte
- 04 · Montage, Schnittstellen zwischen Gewerken und Dokumentation
Rechner, Vorschriften und Ausschreibungshilfen.
Nutzen Sie unsere Online-Rechner und Fachbeiträge zur direkten Vorbereitung Ihrer Elektro- und Ausführungsplanung:
Spannungsabfall-Rechner (24 V)
Leitungsquerschnitt, Kabellänge und LED-Last eingeben und den Spannungsfall für 24-V-Stufenbeleuchtung direkt prüfen.
Spannungsfall berechnen →Netzteile, Dimmer & Gruppen
Unverbindliche Vorauslegung für 24-V-Netzteile, A/B-Gruppenaufteilung, DMX/DALI-Dimmer und Schaltschränke.
Zum Steuerungskonfigurator →Leitungswege & Topologie planen
Aderzahl, Reihen-/Gruppenverkabelung, Einspeisepunkte und Schnittstellen für Elektrofachbetriebe.
Verkabelung ansehen →Vorschriften in Versammlungsstätten
Einordnung von VStättVO, blendfreier Orientierung, Kontrast und Betriebssicherheit auf Treppen und Tribünen.
Vorschriften öffnen →Sicherheits- vs. Stufenbeleuchtung
Orientierungsbeleuchtung, Notstrombetrieb und normativ geforderte Sicherheitsbeleuchtung sauber abgrenzen.
Unterschied lesen →Sanierung bestehender Anlagen
Wie alte Tubelight-, Halogen- oder EL-Folien-Systeme wirtschaftlich auf 24-V-LED umgerüstet werden.
Sanierungs-Fachseite →Mit unserem LV-Generator stellen Sie in wenigen Klicks eine bearbeitbare Textvorlage für LED-Stufenprofile, Einbauleuchten, Steuerung und Montage zusammen.
Häufige Fragen zu unseren Dokumenten.
Hinweise zu Datenblättern, DMX-Anleitungen, Sanierungs-Checkliste und projektbezogener Auslegung.
Welche Unterlagen finde ich auf dieser Seite?
Sie finden hier sämtliche PDF-Produktdatenblätter für unsere LED-Stufenprofile (SL1, SL2 Standard, SL2 RGB, SLR, SLD, BL), die flächenbündigen Einbauleuchten (POM-15-12 und SBS) sowie die Sitzreihenanzeigen (SRA, SRB, SRC). Darüber hinaus stehen die DMX-Bedienungsanleitungen, die 6-seitige Sanierungs-Checkliste und der direkte Einstieg in unser Online-Handbuch bereit.
Wo finde ich die Datenblätter für POM-15-12 und SBS?
Die PDF-Datenblätter der flächenbündigen Einbauleuchten POM-15-12 und SBS stehen oben im zweiten Abschnitt („02 · Flächenbündige LED-Einbauleuchten“) zum direkten Öffnen und Herunterladen bereit.
Gibt es eine Checkliste für die Vor-Ort-Aufnahme einer Bestandsanlage?
Ja. Unsere 6-seitige PDF-Checkliste zur Sanierung bestehender Stufenbeleuchtung erfasst strukturiert vorhandene Profile, Aderzahl und Querschnitt der Bestandsverkabelung, Leitungslängen, Netzteile, DMX/DALI-Steuerung sowie Notstrom-Anbindungen.
Gibt es Bedienungsanleitungen für die 3- und 6-Kanal-DMX-Dimmer?
Ja. Die offiziellen Bedienungsanleitungen für den 3-Kanal-DMX-Controller und den 6-Kanal-DMX-Dimmer können im Abschnitt „Bedienungsanleitungen“ direkt als PDF heruntergeladen werden.
Reicht ein Produktdatenblatt für die komplette Elektroplanung?
Das Datenblatt liefert die geometrischen und elektrischen Kennwerte des jeweiligen Profils. Für eine betriebssichere Gesamtanlage müssen zusätzlich Profillängen, Stromkreisaufteilung, Spannungsfall, 24-V-Netzteile, Dimmverhalten und gegebenenfalls der Ersatz-/Notbetrieb abgestimmt werden – genau dabei unterstützen wir Sie projektbezogen.
Kann ich projektbezogene Klemmenpläne oder Zeichnungen anfordern?
Ja. Senden Sie uns einfach Fotos, eine Skizze oder Ihren Stufenplan. Im Rahmen der Projektbearbeitung stellen wir die passenden technischen Detailzeichnungen und Anschlussunterlagen für Ihr Vorhaben zusammen.
Unterlage gefunden – technische Abstimmung noch offen?
Senden Sie uns den gewünschten Profiltyp, ein Foto, einen Grundriss oder vorhandene Unterlagen. Wir klären Einbaudetail, 24-V-Auslegung, Verkabelung und Steuerung projektbezogen mit Ihnen.
