Fachwissen
Planen und Umsetzen einer Stufenbeleuchtung in der Versammlungsstätte
In Versammlungsstätten ist die Stufenbeleuchtung kein dekoratives Detail, sondern Teil von Sicherheit, Orientierung und funktionierender Besucherführung.
Gerade in Theatern, Kinos oder Stadthallen muss die Stufenkante auch bei stark reduzierter Saalbeleuchtung eindeutig erkennbar bleiben – unabhängig vom Betriebszustand.
Entscheidend ist nicht nur das Licht, sondern die technische Umsetzung: Verkabelung, Integration, Dimmung und Notstrom müssen sauber geplant und auf das Projekt abgestimmt sein.
Worauf es bei der Planung wirklich ankommt
Eine funktionierende Stufenbeleuchtung muss deutlich mehr leisten als nur Licht erzeugen. Eine Übersicht zu unseren Lösungen finden Sie auf unserer Seite zur Stufenbeleuchtung.
Entscheidend ist, dass die Stufenkante jederzeit klar erkennbar bleibt – ohne Blendung, unabhängig von der Saalbeleuchtung und auch im Notbetrieb.
In der Praxis scheitern viele Lösungen nicht am Produkt, sondern an der Umsetzung:
• Stufenkanten sind nicht durchgehend erkennbar
• Kabel werden gequetscht oder falsch geführt
• Spannungsabfall führt zu ungleichmäßiger Helligkeit
• Regel- und Notlicht sind nicht sauber getrennt
• Profile passen nicht zur Einbausituation
Das Ergebnis sind Nacharbeiten, Diskussionen auf der Baustelle und im schlimmsten Fall sicherheitsrelevante Mängel.

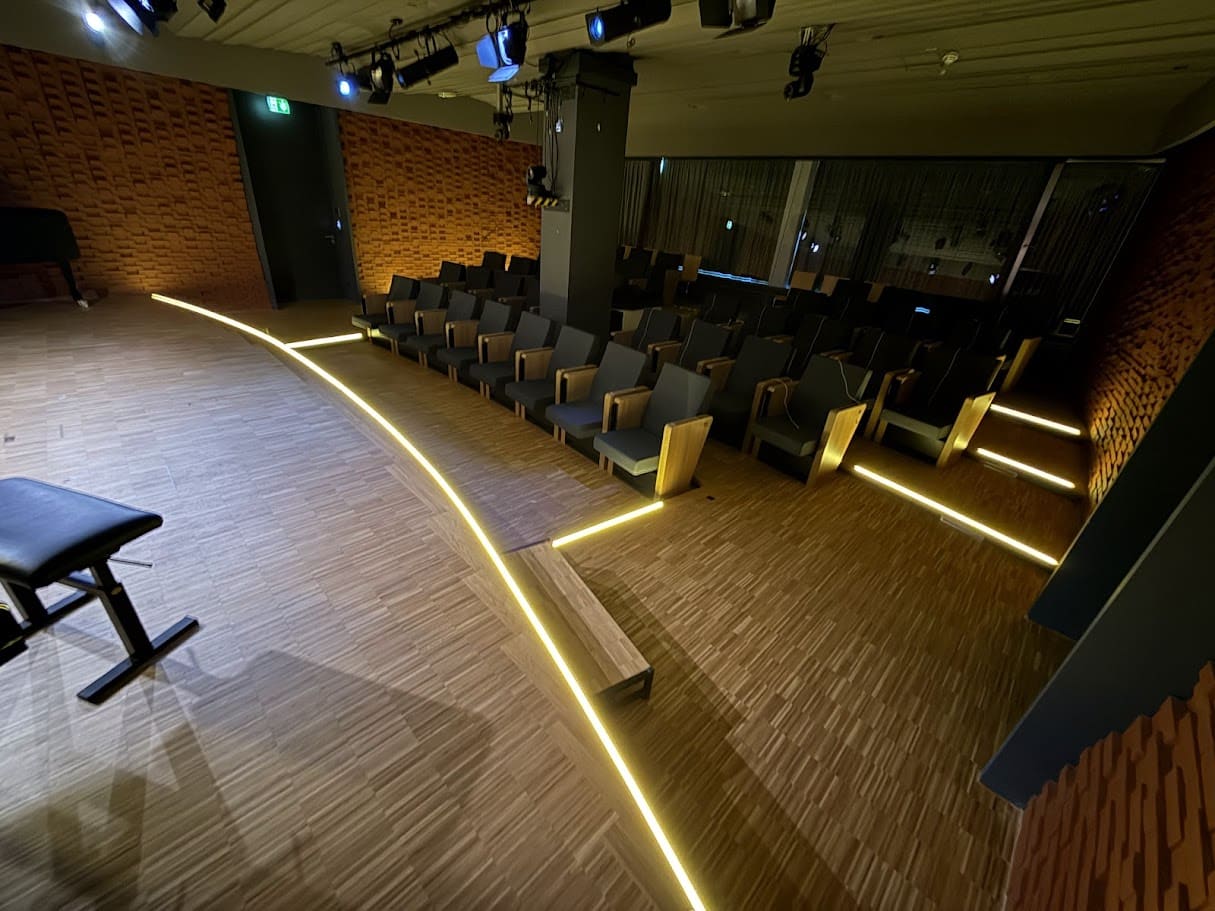

Einsatzgebiete Theater, Kino und Stadthallen

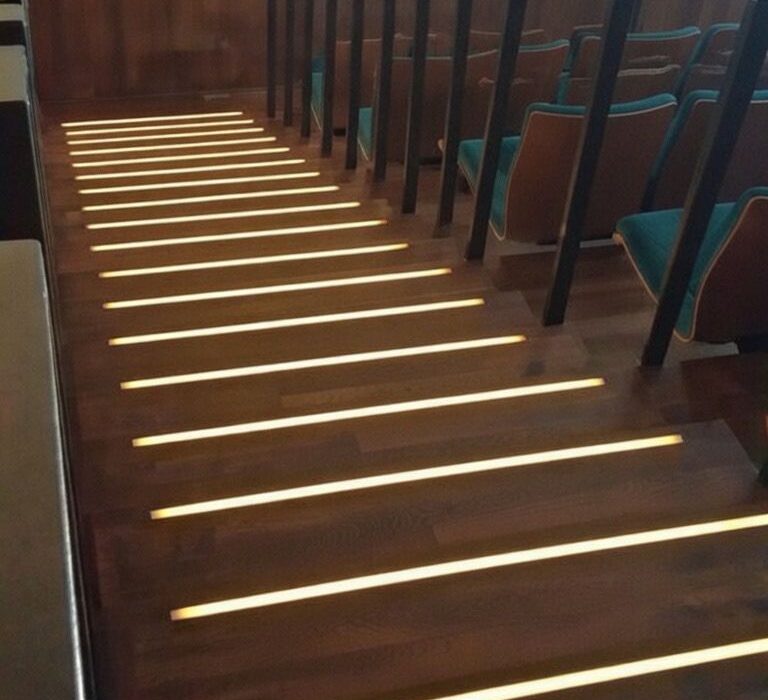

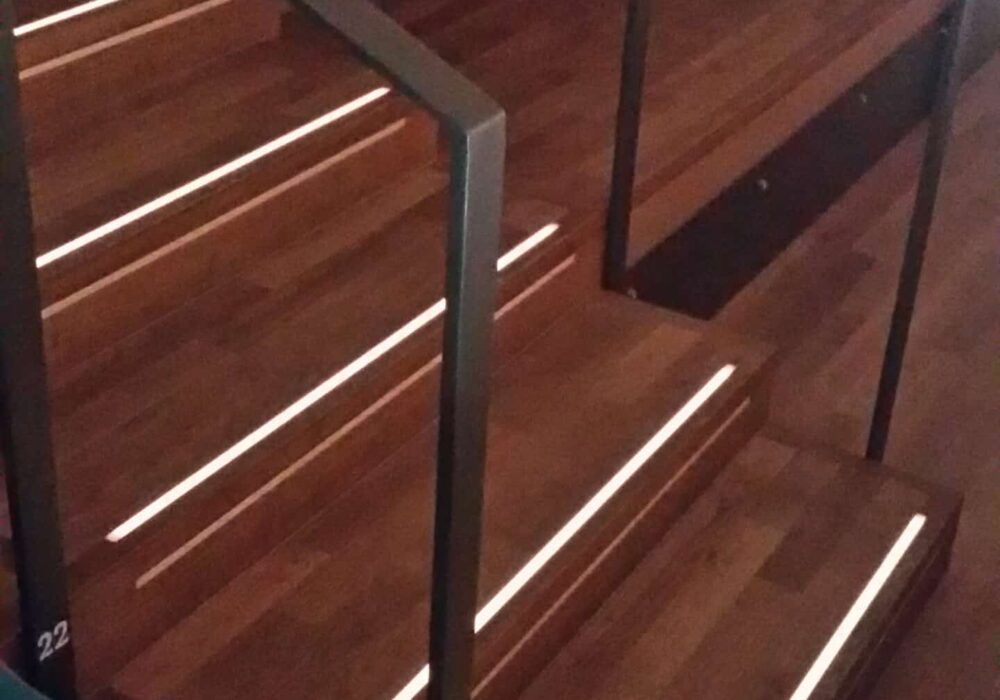

Stufenkanten werden üblicherweise direkt an der Vorderkante markiert. Zum Einsatz kommen LED Sufenprofile oder Einbauleuchten, die eine klare Linienerkennung ermöglichen, ohne den Zuschauer zu blenden.
Die Ausführung richtet sich nach Nutzung und Bauweise des Zuschauerraums. In Neubauten werden Profile häufig integriert, im Bestand kommen meist Aufsatz- oder Einfräslösungen zum Einsatz.
Entscheidend ist eine durchgehende, gleichmäßige Markierung aller begehbaren Stufen und Podeste.
Die Beleuchtung bleibt auch bei gedimmter Saalbeleuchtung sichtbar und kann in Sicherheits- oder Notbetrieb weitergeführt werden.
Berücksichtigung von DIN, DGUV, MVStättVO
In Versammlungsstätten ergeben sich Anforderungen aus Bauordnungsrecht und Unfallverhütung.
Maßgeblich sind die Versammlungsstättenverordnungen der Länder
– DIN EN 1838
– DGUV Information 215-310
Diese Regelwerke definieren keine Produkte.
Sie definieren Schutzziele.
Bedeutung der DIN EN 1838
Die Norm fordert, dass Treppen und Niveauänderungen bei Ausfall der Allgemeinbeleuchtung eindeutig erkennbar bleiben.
Das betrifft insbesondere Bereiche, in denen sich Personen bewegen.
Für die Praxis bedeutet das
Stufenkanten müssen klar lesbar sein. Die Lichtführung muss kontinuierlich sein.
Blendung ist zu vermeiden und die Funktion darf nicht vom Saallicht abhängen.
Bedeutung der DGUV Information 215-310
Die DGUV beschreibt typische Gefährdungen im Veranstaltungsbetrieb.
Sie fordert erkennbare Bühnen- und Stufenkanten unabhängig vom aktuellen Beleuchtungszustand.
Für die Umsetzung heißt das
Kanten müssen selbstständig sichtbar bleiben. Licht darf nicht durch Szenenlicht oder Dunkelphasen verschwinden. Die Kennzeichnung muss dauerhaft funktionieren.
In der Praxis entscheidet nicht nur die Norm, sondern auch die Einbausituation. Profiltiefe, Kabelführung und Wartungszugang beeinflussen, ob eine Stufenbeleuchtung langfristig zuverlässig funktioniert.
Abgrenzung zu anderen Beleuchtungsarten
Stufenbeleuchtung ist keine Sicherheitsbeleuchtung im engeren Sinn.
Sie ersetzt keine Rettungswegkennzeichnung.
Stufenbeleuchtung dient der sicheren Bewegung im Zuschauerbereich.
Sicherheitsbeleuchtung dient der Orientierung im Gefahrenfall.
– Bühnenkantenbeleuchtung ist gesondert zu betrachten.
– Bühnenkanten sichern Absturzkanten.
– Stufenbeleuchtung kennzeichnet Gehflächen.
– Beide Systeme folgen unterschiedlichen Anforderungen.
Worauf sollte man bei der Planung achten?
Eine fachgerechte Stufenbeleuchtung lässt sich nicht am Produkt erkennen, sondern an der Ausführung.
– durchgehende Lichtlinie entlang der Trittvorderkante
– keine sichtbaren Lichtpunkte
– keine seitliche Abstrahlung
– keine Blendung aus Sitz- oder Gehposition
– gleichmäßige Helligkeit über die gesamte Stufenlänge
Dekorative Lichtakzente erfüllen diese Anforderungen nicht.
Typische Planungsfehler bei Stufenbeleuchtung
Wer Stufenbeleuchtung nur als LED-Band im Profil versteht, denkt zu kurz. In der Praxis sehen wir immer wieder dieselben Fehler:
1. Die Stufenkante ist nicht klar genug erkennbar
Zu wenig Licht, falscher Austrittswinkel oder ungeeignete Abdeckung führen dazu, dass die Beleuchtung vorhanden ist, aber ihren Zweck nicht erfüllt.
2. Die mechanische Integration wird unterschätzt
Profile müssen zur Stufe, zum Belag und zur Nutzung passen. Besonders bei Tribünen oder stark beanspruchten Anlagen reicht eine optisch saubere Lösung allein nicht aus.
3. Verkabelung wird zu knapp geplant
Falsche Kabelwege, fehlende Reserven oder zu geringe Querschnitte führen später zu Ausfällen, Helligkeitsverlusten oder unnötig schwieriger Wartung.
4. Notstrom und Regelbetrieb werden nicht sauber getrennt
Spätestens bei sicherheitsrelevanten Anwendungen wird das zum Problem.
5. Das Projekt wird nur produktseitig gedacht
Entscheidend ist nicht nur das Profil, sondern das Zusammenspiel aus Stufe, Nutzung, Steuerung, Verkabelung und Einbausituation.
Betrieb, Steuerung und Notstrom
Stufenbeleuchtung ist eine Sicherheitsfunktion.
Sie darf nicht abgeschaltet werden.
Übliche Lösungen
– konstanter Grundpegel im Normalbetrieb
– Absenkung über DALI oder DMX bei Nutzung
– Einbindung in Sicherheits- oder Notstromversorgung
– klare Priorisierung gegenüber Effekt- und Szenenlicht
Planung und Umsetzung
Eine sichere Lösung entsteht nicht im Datenblatt.
Sie entsteht aus der Kombination von Planung und Erfahrung.
Typischer Ablauf
– Analyse der Stufengeometrie
– Bewertung der Sichtachsen
– Festlegung der Einbauposition
– Auswahl geeigneter Systeme
– Festlegung von Lichtfarbe und Pegel
– Integration in Steuerung und Notstrom
– Montage und Feinjustierung vor Ort
Nachweis der Regelkonformität
Eine fachgerechte Ausführung berücksichtigt
– alle relevanten Vorgaben
– die tatsächliche Nutzung
– alle Betriebszustände
– eine nachvollziehbare Dokumentation
Das ist entscheidend für Abnahmen und den laufenden Betrieb.
Unsere Lösung: projektbezogene Stufenbeleuchtung
Standardlösungen scheitern in der Praxis oft an Einbau, Verkabelung oder Nutzung.
Bissinger Lights entwickelt Stufenbeleuchtung für Projekte, bei denen genau diese Punkte entscheidend sind.
• abgestimmt auf Ihr Projekt
• sauber integrierbar in Stufe oder Tribüne
• passend zu Lichtsteuerung und Elektroplanung
• auf Wunsch dimmbar und notstromfähig
• ausgelegt für dauerhafte und wartbare Lösungen
Planungs-Checkliste für Stufenbeleuchtung
Für die konkrete Projektplanung haben wir eine strukturierte Checkliste zusammengestellt.
Stufenbeleuchtung für Ihr Projekt anfragen
Sie planen ein Projekt oder haben konkrete Anforderungen?
Dann klären wir die technische Umsetzung direkt im Detail.
- Planungssicherheit
- projektbezogene Lösungen
- Abstimmung mit Elektro und Architekt
Kostenlose Erstberatung
Senden Sie uns Ihre Projektdetails oder Pläne einfach per E-Mail.
anfrage@bissinger-lights.de
Direkter Draht zum Experten
Kurze Frage? Rufen Sie uns für eine technische Vorabklärung direkt an.
☎ 07261 / 659 012 0
Antwort in der Regel innerhalb 24 Stunden
Weiterführende Fachthemen
Mehr zu unseren Lösungen für Stufenbeleuchtung finden Sie auf der Startseite von Bissinger Lights
Die folgenden PDF und Fachseiten vertiefen einzelne Aspekte der Stufenbeleuchtung in Versammlungsstätten und bauen inhaltlich auf dieser Seite auf.
– Glossar
– Verkabelung der Stufenbeleuchtung in Versammlungsstätten PDF
– Zur Ausführung und Montage der Stufenbeleuchtung
– Bühnenkantenbeleuchtung in Versammlungsstätten
– Handbuch zur Stufenbeleuchtung in Versammlungsstätten
Stufenbeleuchtung für:
• Theater
• Kinos
• Stadthallen
• Mehrzweckhallen
• Hörsäle
• Tribünenanlagen
• öffentliche Gebäude mit Zuschauerbereichen
• Planer, Architekten, Elektriker und Betreiber
Wenn Sie bereits konkrete Pläne, Schnitte oder Anforderungen haben, kann die technische Klärung meist deutlich schneller erfolgen.
