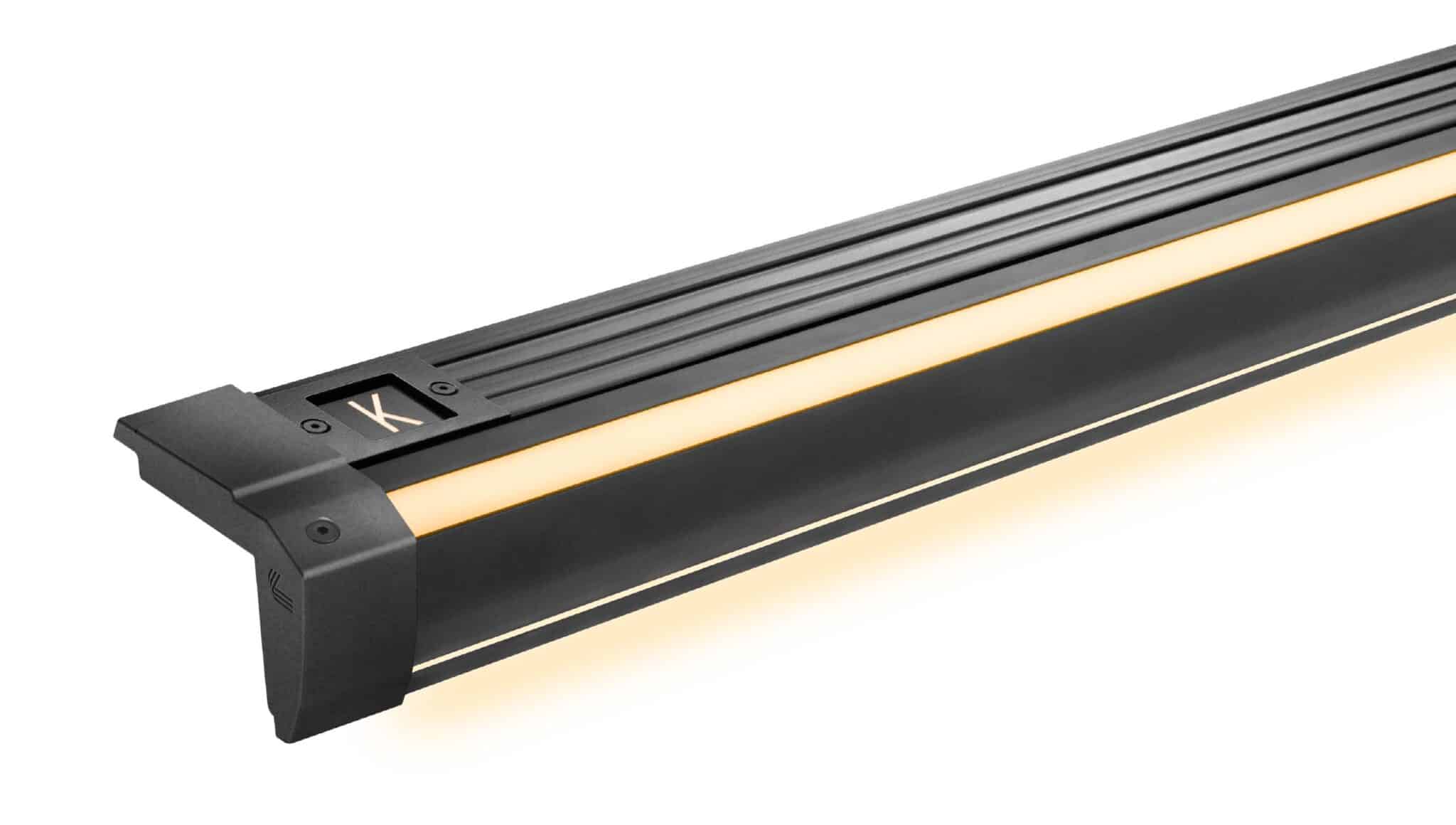

SLR – robustes LED-Treppenkantenprofil mit zwei Lichtzonen.
Das SLR verbindet eine bündige, belastbare Treppenkante mit rutschhemmender Gummieinlage und zwei separat planbaren Lichtzonen. Prüfen Sie Profilform und Einbau direkt in 360° – anschließend genügen wenige Angaben für ein konkretes Angebot.
Einbaumaße und Kerndaten des SLR.
Das SLR wird bündig in die vorbereitete Stufe integriert. Die beiden Lichtzonen können standardmäßig gemeinsam oder optional getrennt angeschlossen und gesteuert werden. Fräsung, Bodenbelag und Einbauhöhe werden vor Fertigung projektbezogen geprüft.
Wenige Angaben genügen für Ihr konkretes SLR-Angebot.
Stufenanzahl, fertige Gesamtmaße und Lichtausführung eintragen. Wir kalkulieren das Profil und prüfen anschließend Fräsung, Bodenaufbau und Einbausituation. Bei Monochrom können oben und unten unabhängig gewählt werden; bei RGB gilt automatisch Weiß/Weiß.
Monochrom oder RGB – beide mit zwei echten Lichtzonen.
Profilform, Gummieinlage und bündiger Einbau bleiben gleich. Entscheidend sind Lichtwirkung, Coverkombination, Leistungsaufnahme und gemeinsame oder getrennte Steuerung.
Oben und unten individuell kombinierbar.
Zwei LED-Bänder mit jeweils maximal 1 W/m. Oberes und unteres Cover können unterschiedlich ausgeführt werden, beispielsweise Blau/Weiß, Blau/Blau oder Rot/Weiß.
Wechselbare Farben mit Weiß/Weiß-Cover.
Zwei RGB-LED-Bänder mit jeweils maximal 14 W/m. Bei RGB werden oben und unten immer weiße Cover verwendet.
Zwei Lichtzonen in einer robusten, bündigen Treppenkante.
Direkte Orientierung
Die obere Lichtzone markiert die vordere Stufenkante klar und linear.
Zusätzliche Wahrnehmung
Die untere Lichtzone unterstützt die Wahrnehmung der Stufe und kann gemeinsam oder separat gesteuert werden.
Der bündige Einbau wird früh geprüft – die Anfrage bleibt trotzdem einfach.
Für ein erstes Angebot genügen Maße und Lichtausführung. Fräsung, Bodenbelag und Einbauhöhe werden anschließend anhand von Foto, Plan oder Schnitt abgestimmt.
Stufenaufbau
Stufe, Fräsung und Einbauhöhe müssen das Profil mit 50,1 mm Einbautiefe sicher aufnehmen.
Bodenbelag
Der Belag wird passend ausgespart und bündig an Profil und Gummieinlage angeschlossen.
Lichtausführung
Monochrom oder RGB sowie Coverkombination oben und unten bestimmen die fertige Ausführung.
Kabelseite
Links, rechts oder wechselnd kann angegeben werden, wenn es bereits feststeht.
Gemeinsam oder getrennt
Standardmäßig ein Kabelanschluss; optional getrennte Anschlüsse und separate Steuerung.
Für stark frequentierte Treppen mit hochwertigem, bündigem Abschluss.
SLR ist besonders sinnvoll bei
- Neubauten mit geplantem Bodenaufbau
- hochwertigen Theater- und Kinosälen
- Hörsälen und Auditorien
- Tribünen und öffentlichen Zuschauerbereichen
- Sanierungen mit erneuertem Bodenbelag
Wann ein Aufbauprofil sinnvoller ist
Wenn keine Fräsung oder Belagserneuerung möglich ist, sind SL1 oder SL2 meist einfacher nachzurüsten. Das SLR spielt seine Stärke aus, wenn die Treppenkante konstruktiv vorbereitet werden kann.
Beim SLR entscheidet die Schnittstelle zwischen Profil und Baukörper.
Die Profilwahl allein reicht nicht. Für einen dauerhaft sauberen Abschluss müssen Fräsmaß, Einbautiefe, Bodenbelag, Gummieinlage, Anschlusspunkte und Steuerung gemeinsam betrachtet werden. Genau diese Abstimmung übernehmen wir projektbezogen.
Welches LED-Treppenkantenprofil passt zur Einbausituation?
SLR ist die robuste, bündige Lösung mit Gummieinlage. Für reine Nachrüstung oder andere Lichtwirkungen stehen Aufbau- und Downlightprofile zur Verfügung.
SL1
Schlankes Aufbauprofil mit direkter Kantenlinie.
Mehr LichtSL2
Aufbauprofil mit Kanten- und Trittflächenwirkung.
Nach untenSLD
Zurückhaltender Lichtaustritt nach unten.
Schmale LösungBL
Für schmale Einbausituationen, Radien oder Lichtschlauch-Ersatz.
| Profil | Einbauart | Typischer Einsatz | Leistung |
|---|---|---|---|
| SL1 | Aufbauprofil | einfache Nachrüstung | max. 1 W/m |
| SL2 | Aufbauprofil | Kante + Trittfläche | Mono max. 2 W/m · RGB max. 28 W/m |
| SLR | bündiges Einbauprofil | Neubau, Sanierung, hohe Belastung | Mono max. 2 W/m · RGB max. 28 W/m |
| SLD | Aufbauprofil | ruhige Lichtwirkung nach unten | projektbezogen |
SLR technisch beschreiben – Einbauprofil und Systemplanung sauber trennen.
Erstellen Sie einen LV-Text für Einbauprofil, Gummieinlage, Lichtzonen, Cover, LED-Ausführung und Steuerung. Fräsung, Bodenaufbau, Netzteile, Leitungen und Notbetrieb werden projektbezogen ergänzt.
- Monochrom oder RGB festlegen
- Cover oben und unten definieren
- gemeinsame oder getrennte Steuerung
- Fräsung und Bodenaufbau ergänzen
Fragen zum SLR LED-Treppenkantenprofil.
Wie hoch ist die Leistungsaufnahme des SLR?
Monochrom werden zwei LED-Bänder mit jeweils maximal 1 W/m eingesetzt. Das ergibt maximal 2 W/m gesamt. Bei RGB hat jedes der beiden Bänder maximal 14 W/m, insgesamt maximal 28 W/m.
Können die Cover oben und unten unterschiedlich sein?
Ja. Bei Monochrom können beide Cover unabhängig kombiniert werden, beispielsweise Blau/Weiß, Blau/Blau oder Rot/Weiß. Farbige Cover werden immer mit 4000-K-LED ausgeführt. Weiße Cover können mit warm-, neutral- oder kaltweißer LED kombiniert werden.
Welche Cover werden bei RGB verwendet?
Bei RGB werden oben und unten immer weiße Cover eingesetzt.
Können beide Lichtzonen getrennt gesteuert werden?
Ja. Standardmäßig werden beide Lichtzonen gemeinsam über einen Kabelanschluss versorgt und gesteuert. Optional können sie bei Monochrom und RGB separat angeschlossen und unabhängig gesteuert werden.
Wie wird das SLR eingebaut?
Das SLR wird bündig in die vorbereitete Stufe integriert. Dafür müssen Fräsung, Einbautiefe und Bodenbelag passend auf das Profil abgestimmt werden.
Kann das SLR nachgerüstet werden?
Ja, wenn Stufe und Bodenbelag angepasst werden können. Ohne Fräsung oder Belagserneuerung sind Aufbauprofile wie SL1 oder SL2 häufig einfacher.
Ist das SLR für 12 V oder 24 V erhältlich?
Das SLR kann projektbezogen für 12 oder 24 V DC ausgeführt werden. Der empfohlene und bei Bissinger Lights übliche Standard ist 24 V DC, da diese Betriebsspannung insbesondere bei längeren Leitungswegen und größeren Anlagen technische Vorteile bietet. Die endgültige Ausführung wird passend zu Leitungslänge, Einspeisung, Dimmung, Steuerung und Notbetrieb festgelegt.
Welche Hauptabmessungen hat das SLR?
Die Hauptmaße betragen 68,0 × 42,8 mm; die Einbautiefe beträgt 50,1 mm. Die konkrete Einbausituation wird vor Fertigung geprüft.
Ersetzt das SLR eine Sicherheitsbeleuchtung?
Nein. Stufenbeleuchtung und Sicherheitsbeleuchtung erfüllen unterschiedliche Aufgaben. Das SLR kann projektbezogen in ein abgestimmtes Notstrom- oder Sicherheitskonzept eingebunden werden.
Wenige Angaben genügen für Ihr SLR-Angebot.
Maße und Lichtausführung eintragen. Wir prüfen Einbausituation, Coverkombination, Leistungsaufnahme, gemeinsame oder getrennte Steuerung und die notwendige Systemtechnik.
