Stufenbeleuchtung im Hörsaal und Auditorium

Orientierung und Sicherheit bei gedimmtem Licht im Lehr- und Veranstaltungsbetrieb.

Projektanfrage

In Hörsälen sorgt Stufenbeleuchtung dafür, dass Stufen und Reihen auch bei reduziertem Raumlicht eindeutig erkennbar bleiben.

Wir unterstützen Hochschulen, Planer und öffentliche Auftraggeber bei der Planung von Stufenbeleuchtung in Hörsälen.

Besondere Anforderungen an Stufenbeleuchtung im Hörsaal

Hörsäle zeichnen sich durch steile Reihen, feste Bestuhlungen und lange Nutzungszeiten aus. Die Stufenbeleuchtung muss zuverlässig funktionieren, ohne Aufmerksamkeit zu erzeugen. Wichtig sind klare Stufenkanten, gleichmäßige Lichtverteilung und eine zurückhaltende Integration in die Architektur.

Orientierung bei gedimmtem Licht und laufendem Betrieb

Während Vorlesungen ist der Saal stark abgedunkelt. Die Stufenbeleuchtung muss Orientierung ermöglichen, ohne Blendung oder Ablenkung zu verursachen. Auch beim Betreten oder Verlassen des Saals während des Betriebs darf das Licht nicht stören.

Eine definierte Lichtaustrittsfläche und geringe Leuchtdichte sind dabei entscheidend.

Normen, Notstrom und Sicherheit im Auditorium

Hörsäle gelten als Versammlungsstätten. Die Stufenbeleuchtung muss auch bei Stromausfall Orientierung bieten. Häufig ist eine Anbindung an Sicherheitsstrom oder Zentralbatterie erforderlich.

Die Planung erfolgt normorientiert und abgestimmt auf Nutzung, Raumgeometrie und Betrieb. Details dazu sind auf der Fachseite beschrieben.

Unsere Lösungen für Stufenbeleuchtung im Hörsaal

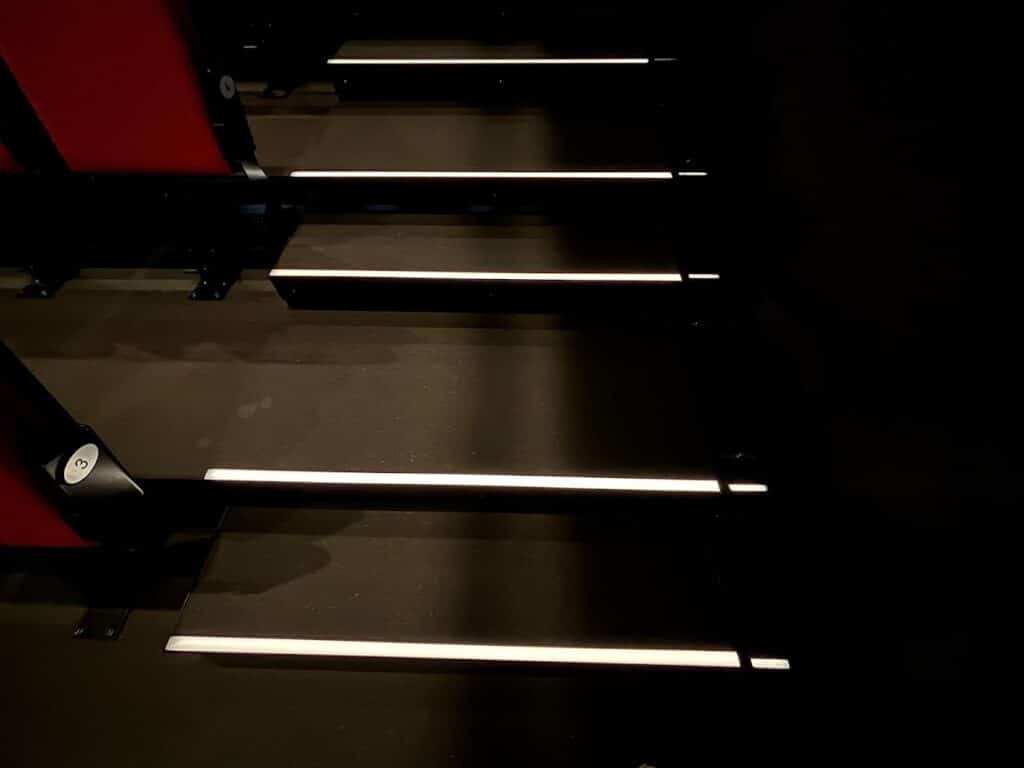

warm weiße Treppenkantenbeleuchtung 24VDC

Einbauleuchten für ruhige, bündige Integration

Einbauleuchten sind im Hörsaal häufig die bevorzugte Lösung. Sie werden bündig integriert und treten optisch zurück. Der Lichtaustritt ist klar definiert und blendarm. Das sorgt für sichere Orientierung ohne visuelle Unruhe im Raum.

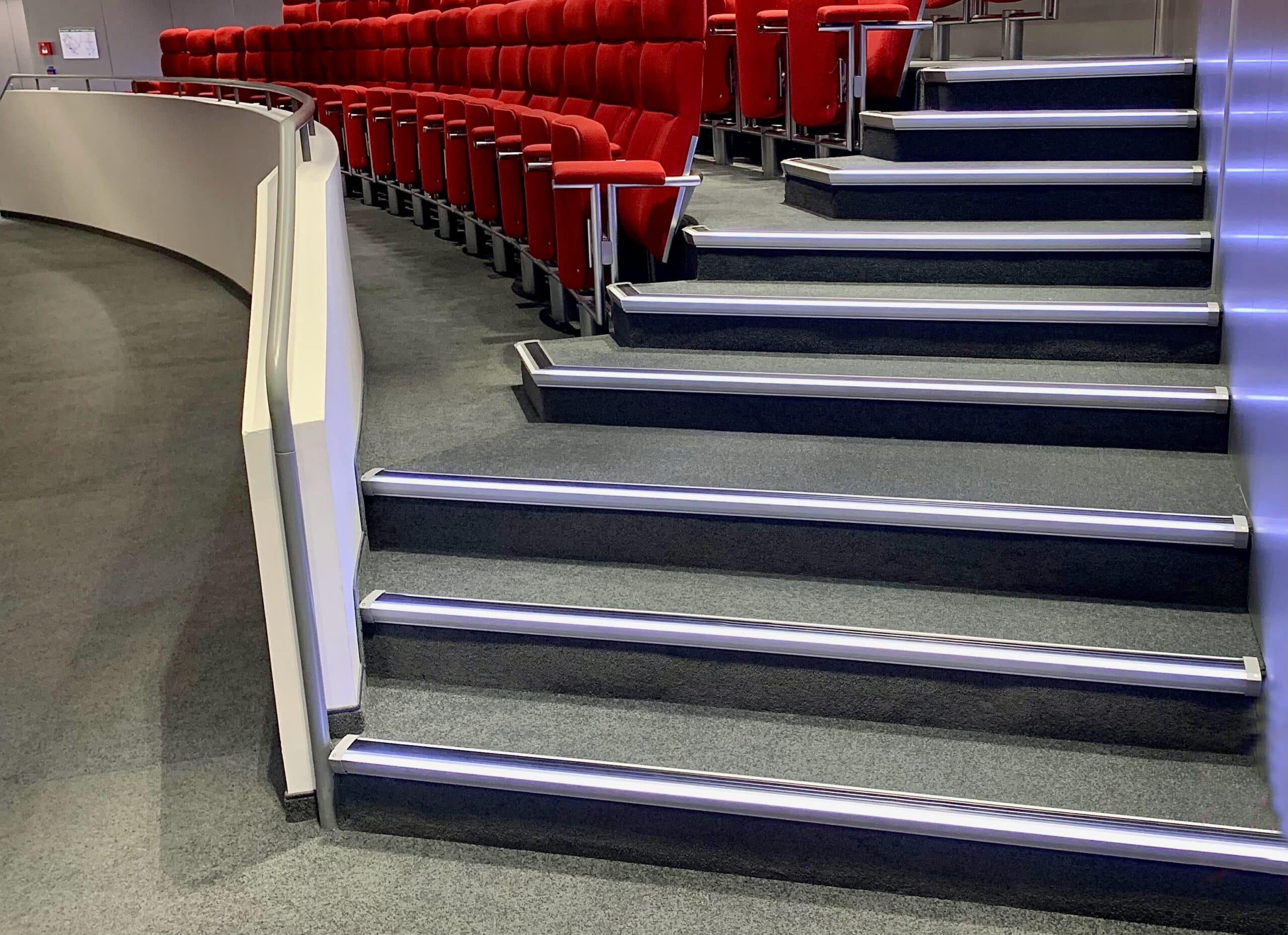

Treppenstufenbeleuchhtung im Hörsaal, mit abgewinkelten Stufen

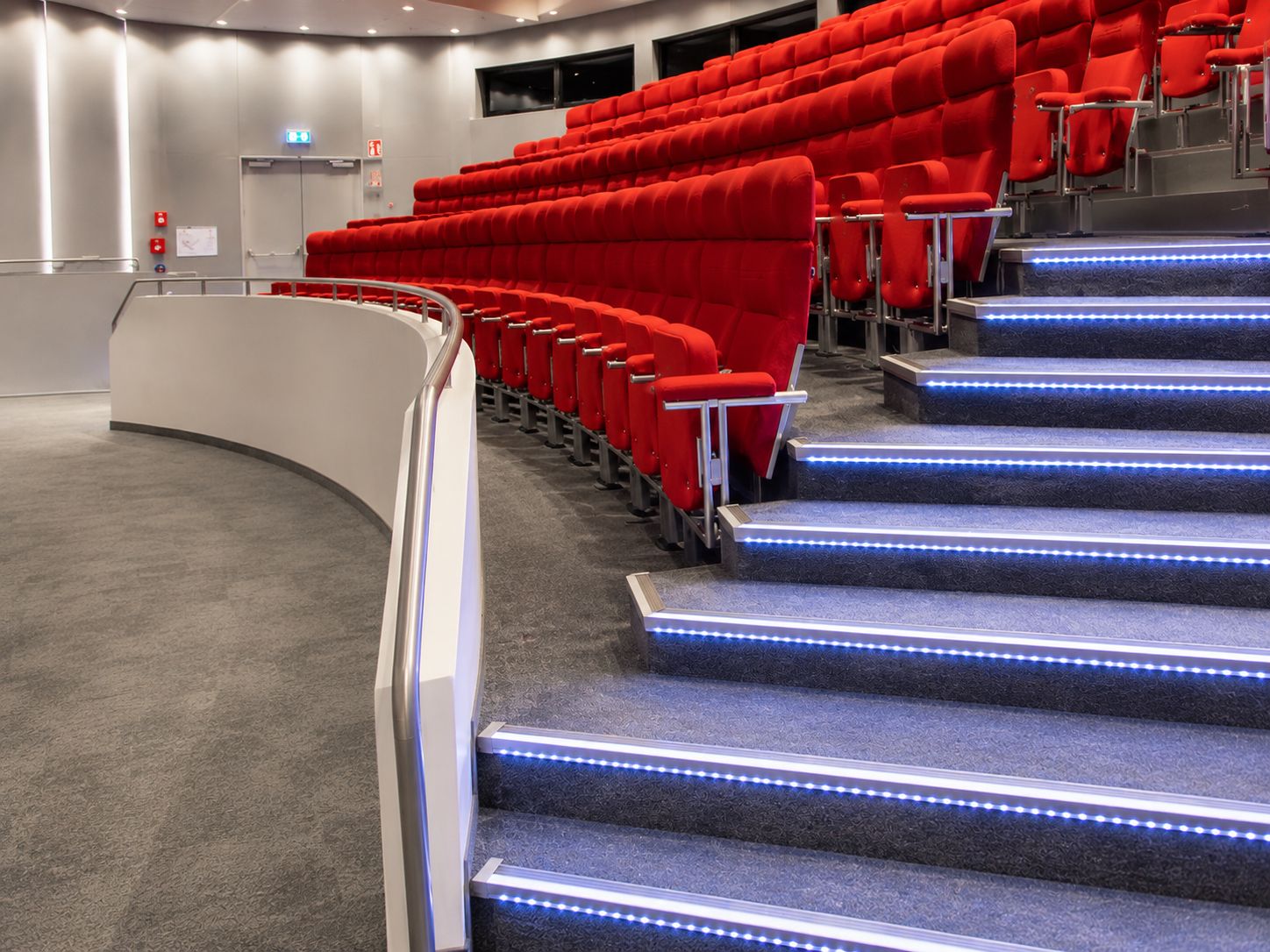

LED-Stufenprofile bei begrenzter Einbautiefe

LED-Stufenprofile kommen dort zum Einsatz, wo bauliche Gegebenheiten keine Einbauleuchten zulassen. Sie markieren die Stufenkante durchgängig und lassen sich auch bei Sanierungen einsetzen.

DMX Dimmer

Steuerung über DALI, Szenen oder Sicherheitsstrom

Die Stufenbeleuchtung wird in bestehende Steuerungssysteme integriert. Helligkeiten lassen sich an Vorlesung, Reinigung oder Pause anpassen. Bei Stromausfall bleibt die Orientierung erhalten.

Die Auswahl der passenden Stufenbeleuchtung für Hörsäle richtet sich nach Saalgeometrie, Lichtwirkung und betrieblichen Anforderungen.

Gerne unterstützen wir Sie bei der Abstimmung und Auswahl der geeigneten Lösung für Ihr Auditorium.

Erste Beratung:

Tel: 07261 659 012 0

Montag – Freitag: 09:00 – 18:00 Uhr

Anfrage und Pläne an:

anfrage@bissinger-lights.de

E-Mail schreiben
FAQs

Häufig gestellte Fragen zur Stufenbeleuchtung im Hörsaal

Worauf sollten Sie der Auswahl der Stufenbeleuchtung achten?

Alle Stufen müssen sich klar voneinander abheben. Um Stürze durch falsches Auftreten beim Heruntergehen zu vermeiden, jede Stufenkante muss erkennbar sein. Das Licht auf Treppe darf nicht blenden oder irreführende Schatten erzeugen. Unabhängig von der übrigen Beleuchtung, ist die Funktion der Treppenbeleuchtung zu gewährleisten. Blendwirkung auf der Treppe, Reflexion auf der Leinwand oder Bühne sind zu vermeiden.

Wie wird die Verkabelung geplant?

Die Verkabelung der LED-Stufenbeleuchtung ist essenziell für die Funktionalität. Hier sind die wichtigsten Punkte:

  • Kabeltypen:
    • Monocolor: Zweiadrig (z. B. 2×0,75mm²).
    • RGB: Vieradrig (z. B. 4×0,75mm²).
    • RGBW: Fünfadrig (z. B. 5×0,75mm²).
  • Kabelverlegung:
    • Kabel in Nuten oder Kanälen verlegen, um sie unsichtbar und geschützt zu halten.
  • Spannung: Arbeiten mit 12V oder 24V Gleichspannung, um Energieeffizienz und Sicherheit zu gewährleisten.

Die Verkabelung der LED-Stufenbeleuchtung erfolgt so, dass sie sowohl sicher als auch effizient ist. Dabei wird empfohlen, die Beleuchtung wechselseitig zu verkabeln, um die Last gleichmäßig zu verteilen und die Funktionalität zu optimieren.

Wechselseitige Verkabelung – Stromkreis A und B:

  • Stromkreis A: Versorgt die ungeraden Stufen (z. B. 1, 3, 5, …).
  • Stromkreis B: Versorgt die geraden Stufen (z. B. 2, 4, 6, …).
    Diese Methode sorgt dafür, dass bei einem Ausfall eines Stromkreises immer noch die Hälfte der Beleuchtung aktiv bleibt, was besonders in Notfallsituationen wichtig ist.

Weitere Details zur Verkabelung:

  • Kabeltypen:
    • Monocolor: Zweiadrig (z. B. 2×0,75mm²).
    • RGB: Vieradrig (z. B. 4×0,75mm²).
    • RGBW: Fünfadrig (z. B. 5×0,75mm²).
  • Spannungsabfall: Um einen Spannungsabfall von mehr als 1V zu vermeiden, sollte ein Kabelquerschnitt von mindestens 2×0,75mm² verwendet werden.

Welche Vorschriften müssen eingehalten werden?

Bei der Planung und Installation von LED-Stufenbeleuchtung in Hörsälen gelten folgende Vorschriften:

  • MVStättVO §15: Anforderungen an Sicherheit und Orientierung in Versammlungsstätten.
  • Brandschutz: Alle Materialien sind brandschutzkonform.
  • Notstromfähigkeit: Die Beleuchtung muss an Notstromsysteme angeschlossen werden können, um auch bei Stromausfällen Sicherheit zu gewährleisten.

Kann die LED-Stufenbeleuchtung an ein Notstromsystem angeschlossen werden?

Ja, unsere LED-Stufenbeleuchtung kann problemlos an ein Notstromsystem angeschlossen werden. Dies ist besonders wichtig für öffentliche Gebäude wie Hörsäle, um im Falle eines Stromausfalls die Sicherheit der Besucher zu gewährleisten.

Wie funktioniert der Anschluss an Notstrom?

  • Unsere Beleuchtungssysteme arbeiten mit 24V Gleichspannung (DC) und können über geeignete Netzteile mit Notstromanlagen verbunden werden.
  • Die Verkabelung sollte so geplant werden, dass bei Aktivierung des Notstroms nur die notwendigen Sicherheitsleuchten betrieben werden, um Energie zu sparen.
  • Die LED-Netzteile sind kompatibel mit Wechselstrom (AC) und Gleichstrom (DC), was eine flexible Integration ermöglicht.

Voraussetzungen:

  • Die Notstromanlage muss ausreichend Kapazität haben, um die benötigte Leistung der LED-Stufenbeleuchtung zu tragen.

Worauf kommt es beim Einbau der Stufenbeleuchtung an?

Je nach Untergrund, können unsere LED Stufenprofile verschraubt oder verklebt werden. Zur besseren Revisionierbarkeit, empfehlen wir die Profile zu verschrauben. Bei einem Holzaufbau kann dies einfach mittels geeigneter Schrauben durchgeführt werden, wobei bei Betonstufen mit Dübeln gearbeitet werden muss. Die Verkabelung wird unter dem Profil durch eine Bohrung nach unten, oder seitlich zur Wand weggeführt. Die Verkabelung pro Stufenaufgang sollte in 2 Stromkreise aufgeteilt sein, so dass bei einem Ausfall eines Stromkreises, immer noch der Betrieb jeder zweiten Stufe gewährleistet ist. Das bedeutet im Umkehrschluss, das pro Aufgang auch zwei Netzgeräte verbaut werden müssen.

Wie wird die Montage durchgeführt?

Die Installation erfolgt in mehreren Schritten:

  1. Vorbereitung: Treppenmaße aufnehmen und Profile zuschneiden.
  2. Kabelverlegung: Kabel durch Nuten oder Bohrungen führen und sicher verstauen.
  3. Befestigung: Profile mit Schrauben oder Fräsnuten sicher montieren.
  4. Elektrischer Anschluss: Kabel anschließen, Polung beachten (braun „+“, blau „-“ od. rot „+“, schwarz „-“), und mit Schrumpfschläuchen isolieren.
  5. Testlauf: Beleuchtung auf Helligkeit und Funktion überprüfen.

Welche Lichtoptionen gibt es?

Unsere LED-Stufenbeleuchtung bietet flexible Optionen:

  • Farben: Warmweiß, Neutralweiß, Kaltweiß, RGB.
  • Helligkeit: Stufenlos dimmbar, um das Licht an unterschiedliche Nutzungsszenarien anzupassen.
  • Steuerung: Integration in DMX-Systeme oder DALI-Systeme für individuelle Lichtszenarien.

Wie kann ich ein Angebot anfordern?

Ganz einfach – kontaktieren Sie uns:



Wir freuen uns darauf, Ihnen eine maßgeschneiderte Lösung für Ihren Hörsaal zu bieten!

Welche Informationen benötigen Sie für die Planung?

Um die Beleuchtung optimal zu planen, benötigen wir:

  • Treppenmaße: Länge, Breite und Anzahl der Stufen.
  • Material der Treppen: Beton, Holz, Aluminium oder andere Materialien.
  • Beleuchtungsanforderungen: Farbe, Helligkeit, Steuerung.
  • Pläne oder Skizzen: Falls vorhanden, erleichtern sie die Planung deutlich.
