DMX-Lichtsteuerung

Kurzdefinition

DMX ist ein digitales Steuerprotokoll für Lichtanlagen. Es stammt aus der Bühnen- und Veranstaltungstechnik. Eine zentrale Steuerung sendet Werte an angeschlossene Geräte. Die Geräte reagieren auf diese Werte, senden aber keine Rückmeldung zurück.

Einsatzbereiche

DMX wird in Theatern, Opernhäusern, Kinos und Mehrzweckhallen eingesetzt. Das System eignet sich überall dort, wo feste Lichtzustände zuverlässig abrufbar sein müssen. Typisch sind Vorstellungsbetrieb, Proben, Einlass- und Reinigungslicht.

Technischer Aufbau

Ein DMX-System arbeitet mit sogenannten Universen.
Ein Universum besteht aus 512 Kanälen.
Jeder Kanal überträgt einen Wert zwischen 0 und 255.

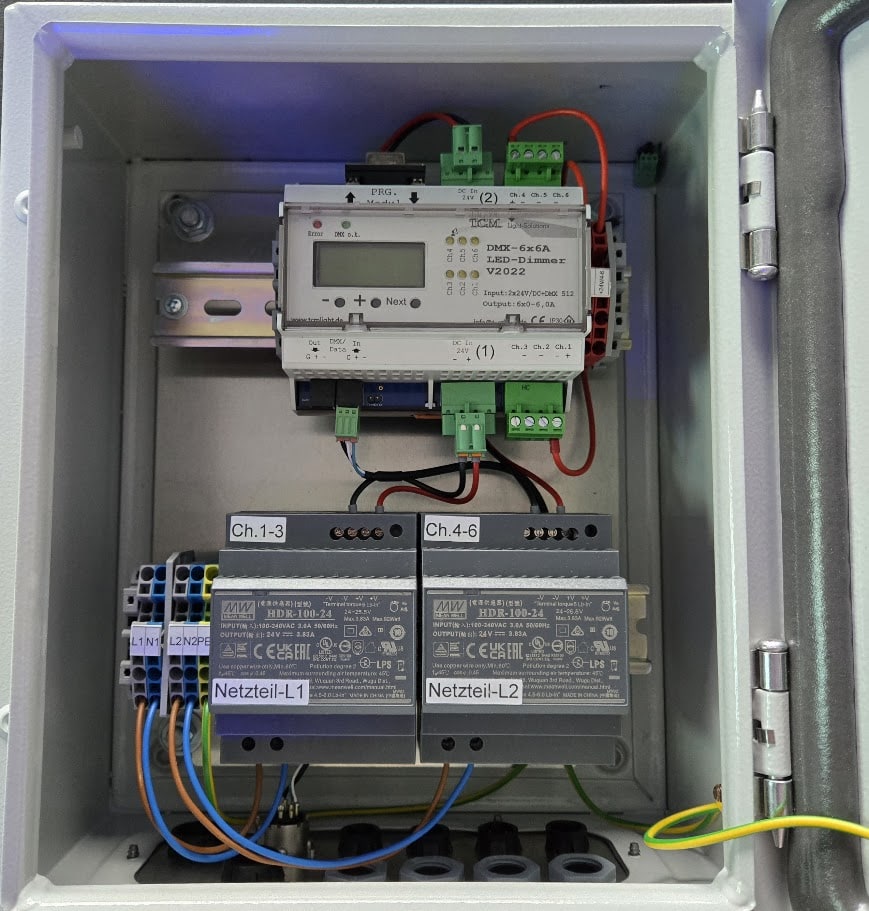

Leuchten, Dimmer oder Steuergeräte belegen je nach Funktion mehrere Kanäle. Ein mehrkanaliger Dimmer nutzt für jeden Ausgang einen eigenen Kanal.

Adressierung

Jedes Gerät erhält eine Startadresse.
Ab dieser Adresse belegt es die benötigten Kanäle.

Wird ein Gerät ersetzt, übernimmt das neue Gerät dieselbe Startadresse. Die bestehende Programmierung bleibt erhalten. Das spart Zeit bei Wartung und Service.

Verkabelung

DMX wird als Linienbus aufgebaut.
Die Geräte werden hintereinander verbunden.

Für stabile Signale brauchst du geschirmte, verdrillte Leitungen. Bei längeren Strecken oder störanfälliger Umgebung ist das Pflicht. Am Ende der Leitung wird ein Abschlusswiderstand gesetzt. Er verhindert Signalreflexionen und sorgt für sauberen Betrieb.

DMX bei Stufenbeleuchtung

Bei Stufenbeleuchtung steuert DMX meist die Betriebszustände.
Einlass. Pause. Reinigung. Vorstellung.

Wichtig ist die klare Trennung zwischen Komfortsteuerung und sicherheitsrelevanter Funktion. Fällt die Steuerung aus, muss die Orientierung erhalten bleiben. Das erreichst du durch eine feste Grundhelligkeit oder eine priorisierte Sicherheitsversorgung.

Sicherheitsaspekt

DMX allein ist kein Sicherheitsprotokoll.
In Versammlungsstätten darf sicherheitsrelevante Beleuchtung nicht von einer rein szenischen Steuerung abhängen. Plane immer einen definierten Zustand für den Störfall. Die Sicherheitsfunktion muss unabhängig wirken.
