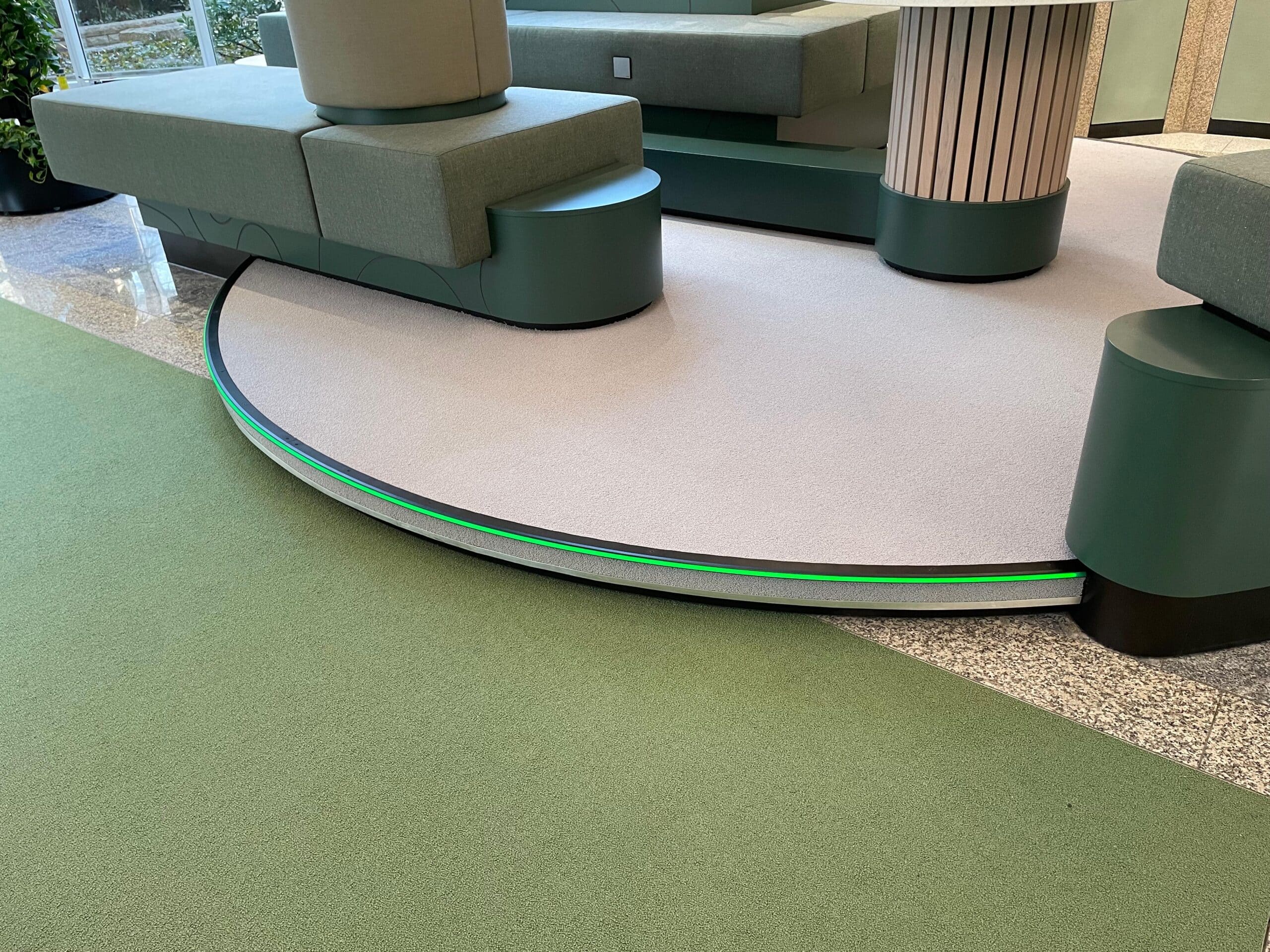

Rundes Podest bei DEKRA Stuttgart mit beleuchteter gebogener Kante
← Zur Übersicht aller Referenzprojekte
Fallstudie · DEKRA Stuttgart · Sonderradius & Profil BL

Beleuchtete Podestkante mit gebogenem LED-Profil bei DEKRA Stuttgart.

Ein runder Höhenversatz im Empfangsbereich wurde mit einem auf Sonderradius gebogenen Profil BL, 5-mm-LED-Technik und Funk-Touch-Bedienung in eine durchgehende Lichtkante übersetzt.

SonderradiusProfil BL an die runde Podestkante angepasst
5 mm PCBschmale LED-Technik für die Biegung
180 LEDs/mruhige grüne Lichtlinie, max. 4,8 W/m
Funk-TouchBedienung direkt am Empfang
Der Projektkern

Die Podestkante war rund. Also musste auch die Lichtlinie rund werden.

Im Empfangsbereich von DEKRA Stuttgart war ein niedriges rundes Podest vorhanden. Die Kante war mechanisch geschützt, im täglichen Besucherverkehr aber optisch nur schwach als Höhenversatz erkennbar.

Statt den Bogen mit kurzen geraden Profilstücken nachzubilden, wurde ein Profil BL projektbezogen auf den benötigten Radius gebogen.

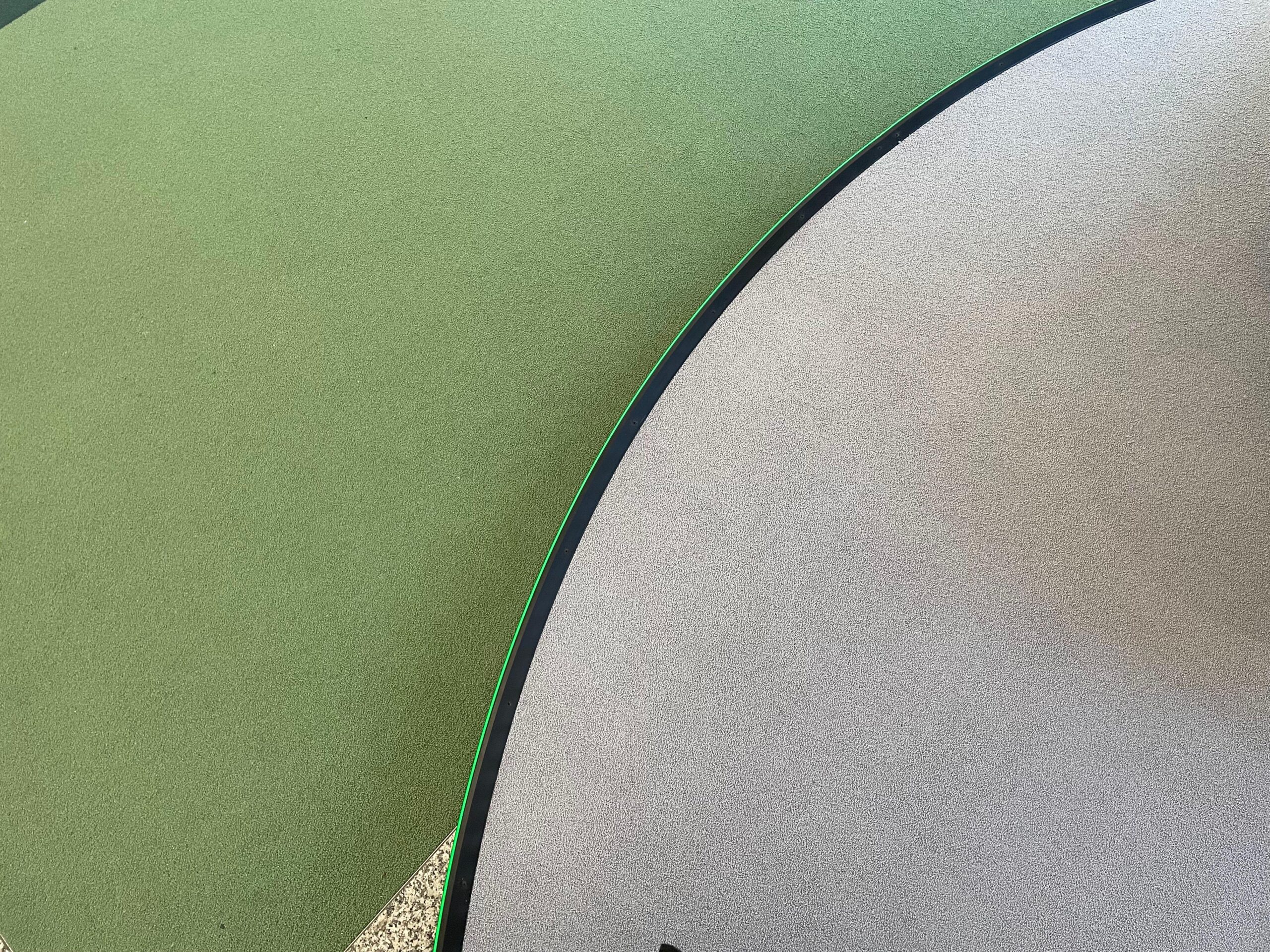

Bestandrundes Podest mit unbeleuchtetem Kantenschutz
AnforderungRundung erhalten und Kante optisch klarer ablesbar machen
Lösunggebogenes BL-Profil mit grüner Lichtlinie und Funkbedienung
Sonderradius

Profilform, Biegeradius und LED-Technik folgen derselben Geometrie.

Das Aluminiumprofil wurde auf den benötigten Radius vorbereitet und anschließend am realen Podest fein angepasst. Dadurch bleibt die Kreisform als ruhige, zusammenhängende Kante erhalten.

Entscheidend: Nicht nur das Profil, auch das schmale LED-Band muss die Geometrie sauber mitgehen.
01
Radius aufnehmenDie vorhandene Podestgeometrie bildet die Maßgrundlage.
02
Profil BL biegenDer Bogen wird als gleichmäßige Profilform vorbereitet.
03
Vor Ort fein einpassenÜbergänge und Sitz an der tatsächlichen Kante werden kontrolliert.
04
5-mm-LED-Technik integrierenDas schmale Band folgt der gebogenen Profilgeometrie.
Profil & Architektur

Das gebogene BL-Profil ersetzt den bisherigen Kantenschutz.

Das Profil übernimmt den Kantenabschluss und integriert gleichzeitig die Lichtlinie direkt an der sichtbaren Podestkante.

Die grüne Lichtfarbe greift die Umgebung zurückhaltend auf und macht den Höhenversatz deutlich besser ablesbar.

ProfilBL, projektbezogen auf Sonderradius gebogen
Einsatzrunde Podestkante im Empfangsbereich
FunktionKantenabschluss + integrierte Lichtlinie

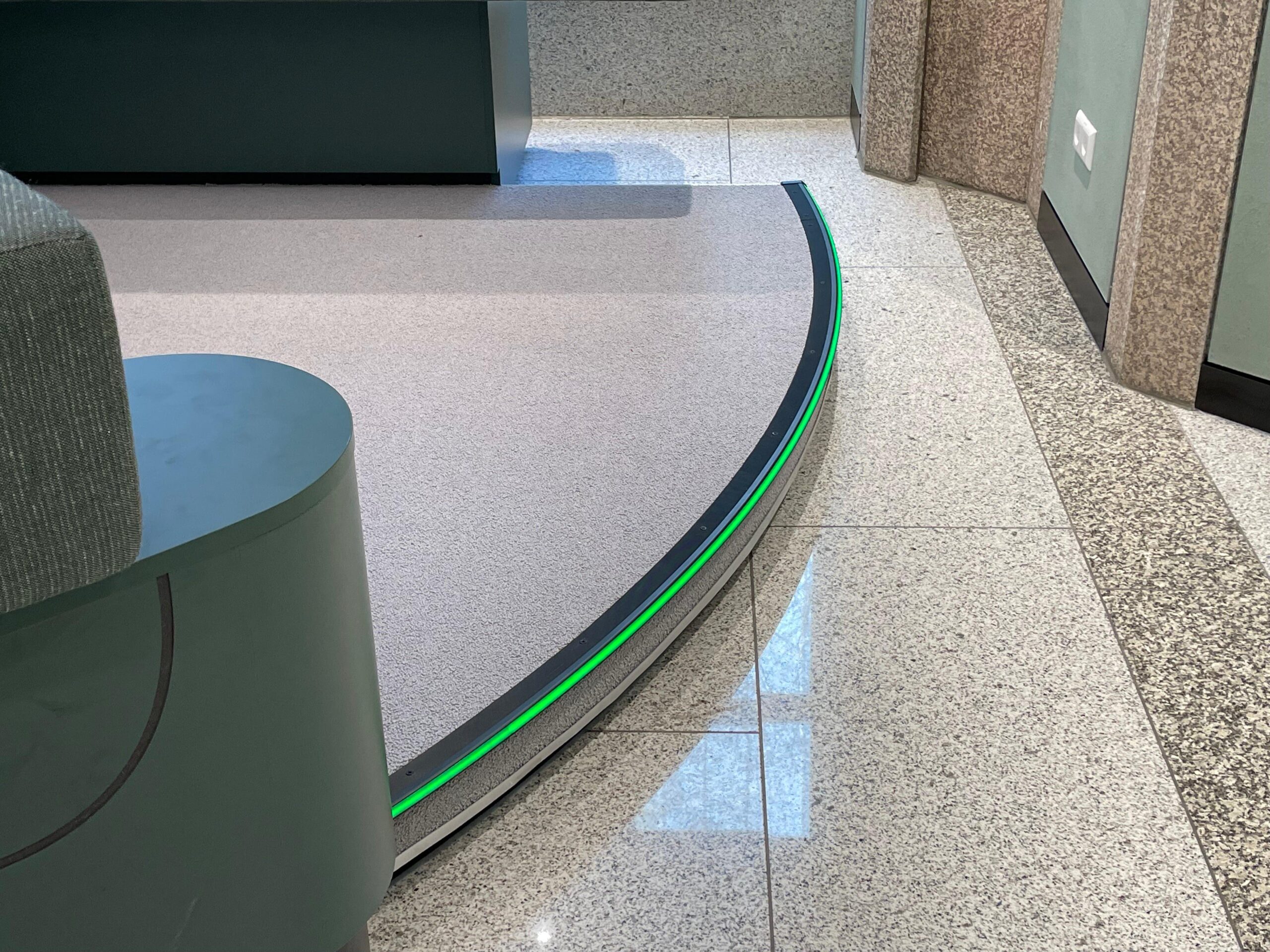

Runde Podestkante mit gebogenem BL LED-Profil bei DEKRA Stuttgart
Das gebogene BL-Profil folgt der Kreisform der Podestkante.

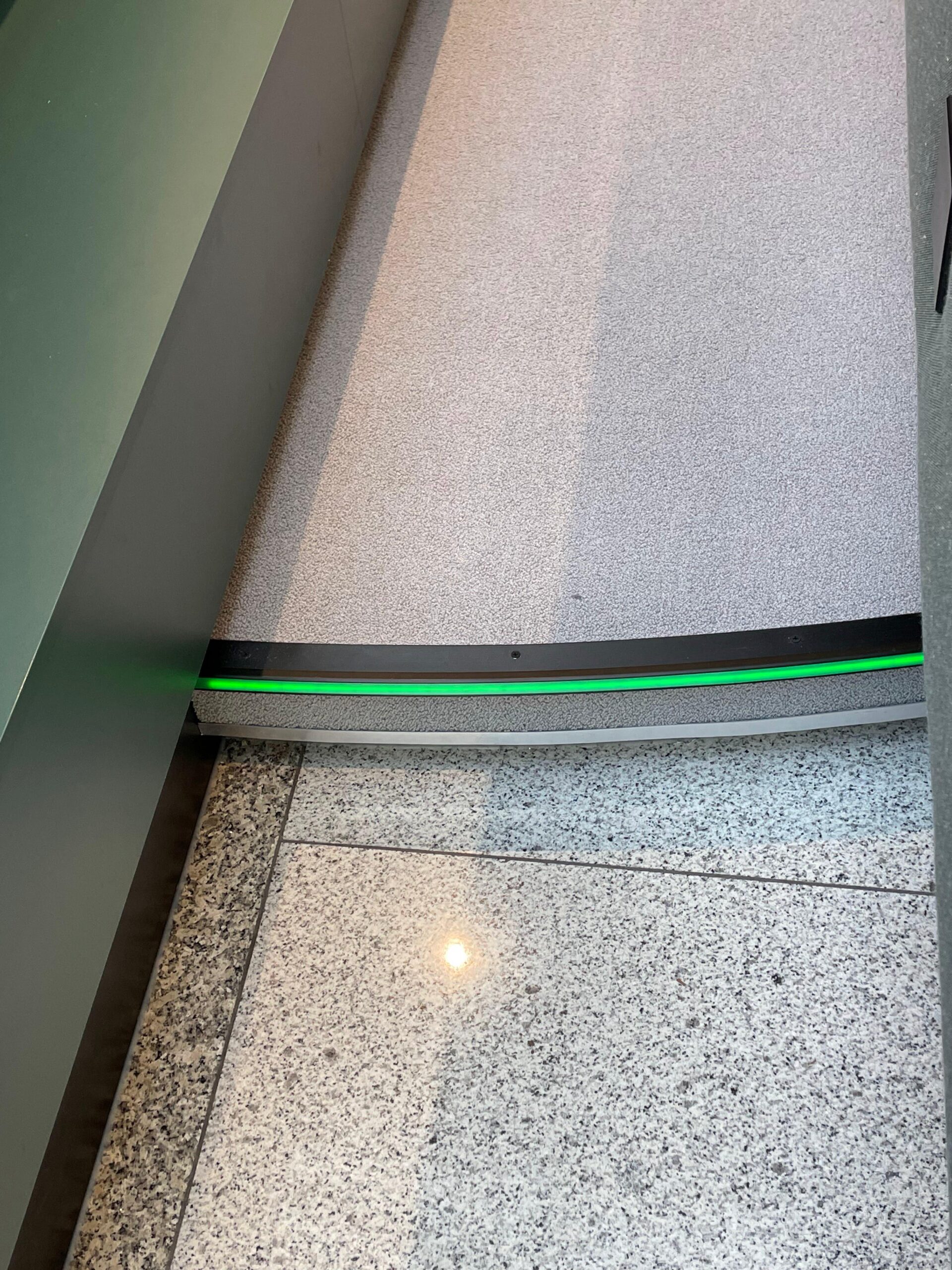

Detail des gebogenen LED-Profils an der Podestkante bei DEKRA Stuttgart
Detail der gebogenen Lichtkante mit schmaler LED-Technik.
LED-Technik im Bogen

5 mm PCB und 180 LEDs pro Meter für eine ruhige Lichtlinie.

Das besonders schmale 5-mm-LED-Band lässt sich innerhalb der gebogenen Profilgeometrie sauber führen. Die hohe Bestückungsdichte reduziert sichtbare Einzelpunkte hinter der Abdeckung.

Platinenbreite5 mm PCB
Bestückung180 LEDs pro Meter
Leistungmax. 4,8 W/m
System24 V DC
Bedienung im Alltag

Schalten und dimmen direkt am Empfangstresen.

Die Podestbeleuchtung ist über einen Funkdimmer angebunden. Ein fest installiertes Touch-Panel am Empfang ermöglicht Schalten und Dimmen ohne zusätzliche Steuerleitung durch den Boden.

BedienortTouch-Panel am Empfangstresen
SignalwegFunkübertragung zum Dimmer
FunktionEin/Aus und Helligkeitsanpassung
„Eine gute Sonderlösung wirkt nicht kompliziert – sie wirkt so, als hätte sie von Anfang an zur Architektur gehört.“
Projektbilder

Die Rundung bleibt sichtbar. Die Technik tritt zurück.

Das Ergebnis

Eine runde Podestkante, die als Lichtkante weitergeführt wird.

Das gebogene BL-Profil übernimmt die Geometrie des Podests und ersetzt den bisherigen unbeleuchteten Kantenabschluss. Sonderradius, 5-mm-LED-Technik und Funkbedienung greifen als ein System ineinander.

Sonderradius ohne sichtbare Segmentierungruhiger Bogen statt kurzer gerader Profilstücke
Kante und Licht kombiniertbeleuchteter Profilabschluss anstelle des bisherigen L-Profils
Schmale LED-Technik5 mm PCB mit 180 LEDs/m
Bedienung am EmpfangFunkdimmer + Touch-Panel ohne neue Steuerleitung im Boden
„Die eigentliche Stärke der Lösung liegt darin, dass die Lichtlinie die Geometrie des Bauteils übernimmt.“
FAQ zur Fallstudie

Häufige Fragen zum Projekt DEKRA Stuttgart.

Welches Profil wurde verwendet?

Zum Einsatz kam das schlanke LED-Stufenprofil BL, projektbezogen auf den benötigten Radius vorbereitet und vor Ort an die Podestgeometrie angepasst.

Warum kein gerades Standardprofil?

Weil die Podestkante rund ausgebildet ist. Eine Stückelung aus geraden Segmenten hätte die Geometrie sichtbar unterbrochen.

Welche LED-Technik wurde eingesetzt?

Ein 5 mm schmales LED-Band mit 180 LEDs pro Meter in grüner Lichtfarbe.

Wie hoch ist die Leistungsaufnahme?

Die Lichtlinie arbeitet im 24-V-DC-System mit maximal 4,8 W pro Meter.

Wie erfolgt die Bedienung?

Über einen Funkdimmer und ein fest installiertes Touch-Panel am Empfangstresen.
