RGB-Stufen- und Bühnenkantenbeleuchtung im Digital Campus Bad Friedrichshall
← Zur Übersicht aller Referenzprojekte
Fallstudie · Digital Campus Bad Friedrichshall · Versenkbare Podestanlage

RGB-Stufen- und Bühnenkantenbeleuchtung für eine versenkbare Podestanlage.

Flächenbündige POM-15-12 RGB-Lichtlinien, bewegte Leitungswege über Energieketten und vier separat steuerbare DMX-Zonen – integriert in eine Podestanlage, die verfahren und vollständig im Boden versenkt werden kann.

4 DMX-Zonenseparat in Farbe und Helligkeit steuerbar
POM-15-12flächenbündig in 15 × 12 mm Fräsnut
5 mm RGBschmales 24-V-Sonderband im POM-System
Energiekettenfür bewegte Leitungswege der Podestanlage
Die Aufgabe

Die Beleuchtung musste Teil einer beweglichen Maschine werden.

Bühne, Stufen und Podeste bilden keine statische Fläche. Die Anlage kann unterschiedliche Höhen anfahren und vollständig im Boden versenkt werden. Deshalb mussten Lichtlinie, Kabelwege und Steuerung von Anfang an mit der Mechanik zusammen gedacht werden.

Bühnenkante12 × 4,8 m beleuchtete Kantenbereiche
Stufen8 × 1,0 m Stufenbeleuchtung
Anstellstufen8 × 1,2 m beleuchtete mobile Stufen
Steuerung4 getrennte DMX-Zonen mit 24-V-Systemtechnik
Bühne und fahrbare Podeststufen im Digital Campus Bad Friedrichshall
Mehrere Positionen. Unterschiedliche Höhen. Eine Beleuchtung, die jede Bewegung mitmacht.

Die Lichtlinien und Kabelwege wurden so in die Konstruktion integriert, dass die Podestanlage weiter verfahren und vollständig abgesenkt werden kann.

Projektlogik

Mechanik zuerst verstehen. Dann Licht, Leitungen und DMX aufbauen.

Bei beweglichen Podesten entscheidet nicht nur der elektrische Anschlusswert. Entscheidend sind reale Hubwege, Freiräume, Biegeradien, Wartungszugang und der verfügbare Bauraum für Netzteile und Dimmer.

01 · Mechanik
Hub- und Fahrwege aufnehmenBewegungsräume und Einbauhöhen der Podeste bestimmen die gesamte weitere Systemplanung.
02 · Leitung
Energieketten in den Verfahrweg integrierenDie 24-V-Leitungen folgen den Bewegungen kontrolliert und mit definierten Biegeradien.
03 · Lichtlinie
POM-15-12 mit 5-mm-RGB-SonderbandDie Lichtlinie bleibt flächenbündig und trägt mechanisch nicht über die Stufenkante auf.
04 · Steuerung
Vier DMX-Zonen kompakt integrierenDimmer und notstromfähige 24-V-Netzteile sitzen im verfügbaren Bauraum unter der Mechanik.

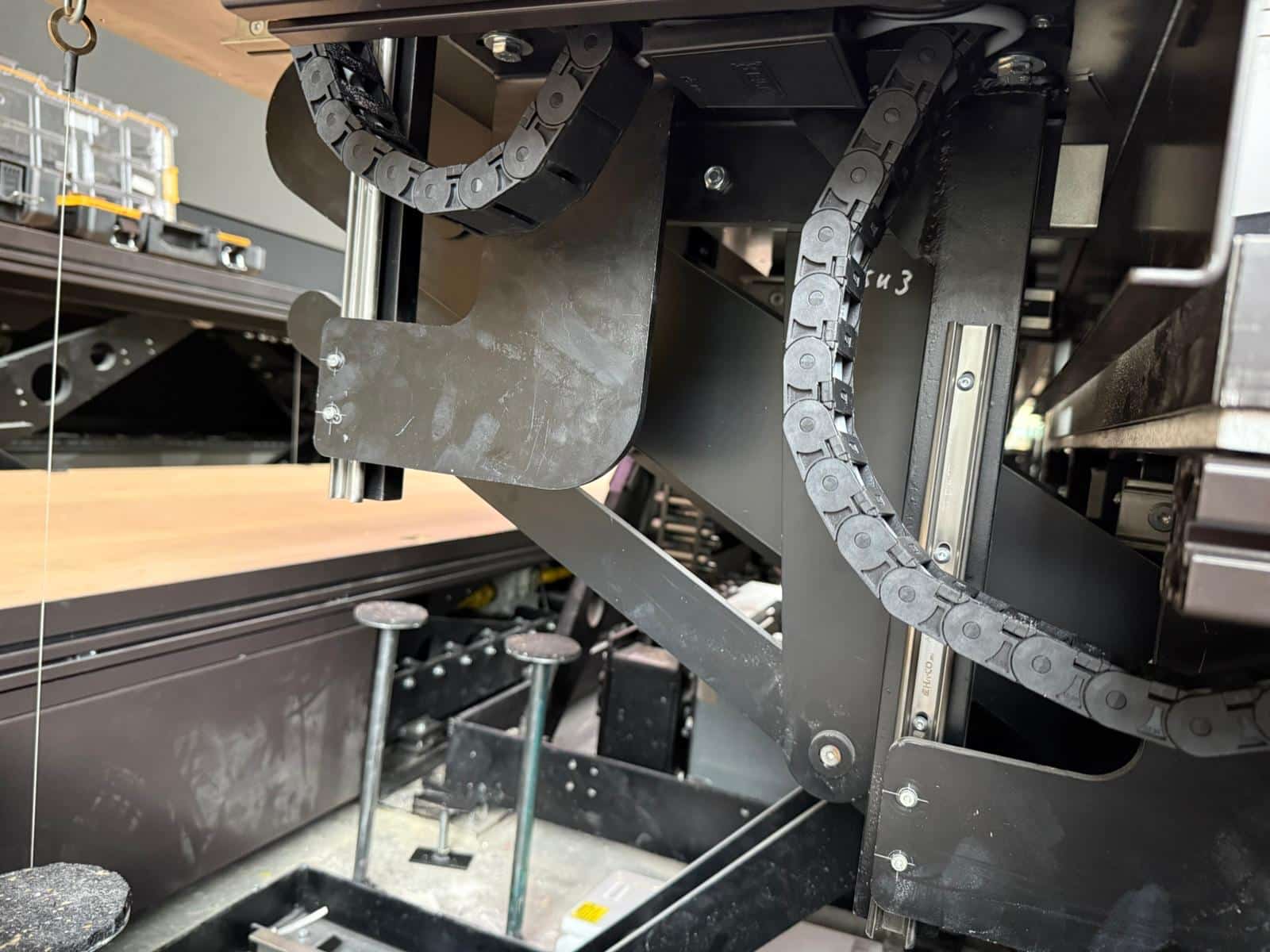

Energiekette an der fahrbaren Podestanlage im Digital Campus
Energiekette für die kontrollierte Kabelführung an der beweglichen Podestmechanik.
Bewegte Leitungswege

Die Kabelführung wurde an der realen Mechanik abgestimmt.

Während der Umsetzung wurden Hubbewegungen, Freiräume und Übergabepunkte direkt an der Konstruktion geprüft. Daraus entstand die endgültige Führung der 24-V-RGB-Leitungen in Energieketten.

01
Definierte BewegungswegeLeitungen folgen den Hub- und Absenkbewegungen kontrolliert.
02
Bauraum real geprüftPosition und Laufweg der Energieketten wurden an die tatsächlichen Freiräume angepasst.
03
Wartung berücksichtigtKlemmstellen und Steuerungsgehäuse bleiben klar zugeordnet und erreichbar.
POM-15-12 + RGB-Sonderbestückung

15 × 12 mm Fräsnut. 5 mm RGB-Band. Keine aufgesetzte Kante.

Für Stufen und Bühnenkanten kamen rahmenlose POM-15-12 Einbauleuchten zum Einsatz. Innerhalb der schmalen Einbaugeometrie wurde ein 5 mm breites 24-V-RGB-Sonderband verwendet.

EinbausystemPOM-15-12, rahmenlos
Fräsmaß15 × 12 mm
LED-Technik5 mm RGB-Sonderband, 24 V DC
Steuerung4 separat regelbare DMX-Zonen

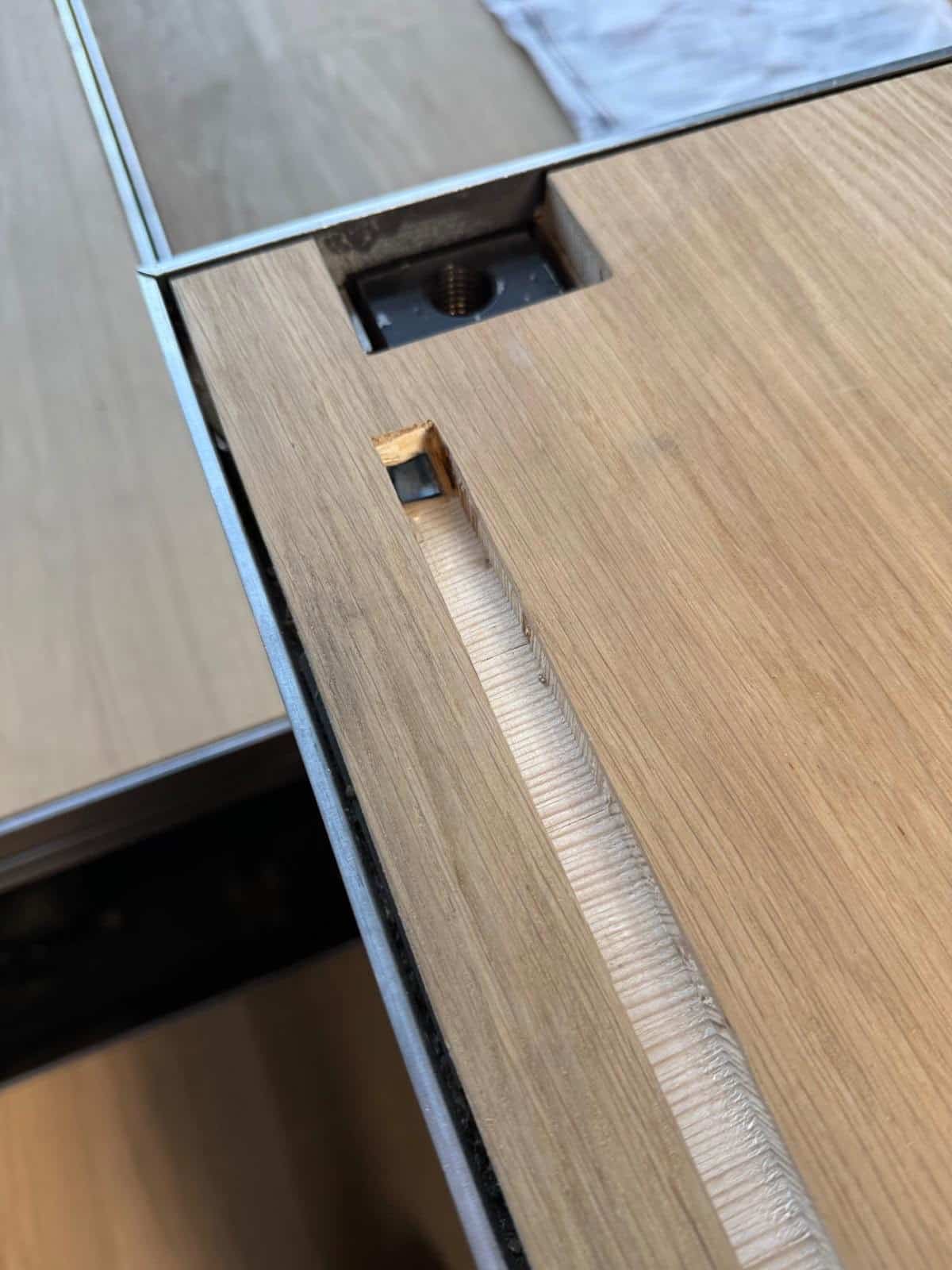

Vorbereitete 15 mal 12 Millimeter Nut für die RGB-Lichtlinie im Digital Campus
Vorbereitete 15 × 12 mm Nut für die POM-Lichtlinie.
Leuchtende RGB-Stufenkanten im Digital Campus Bad Friedrichshall
Fertig integrierte RGB-Lichtlinien in der Podestkonstruktion.

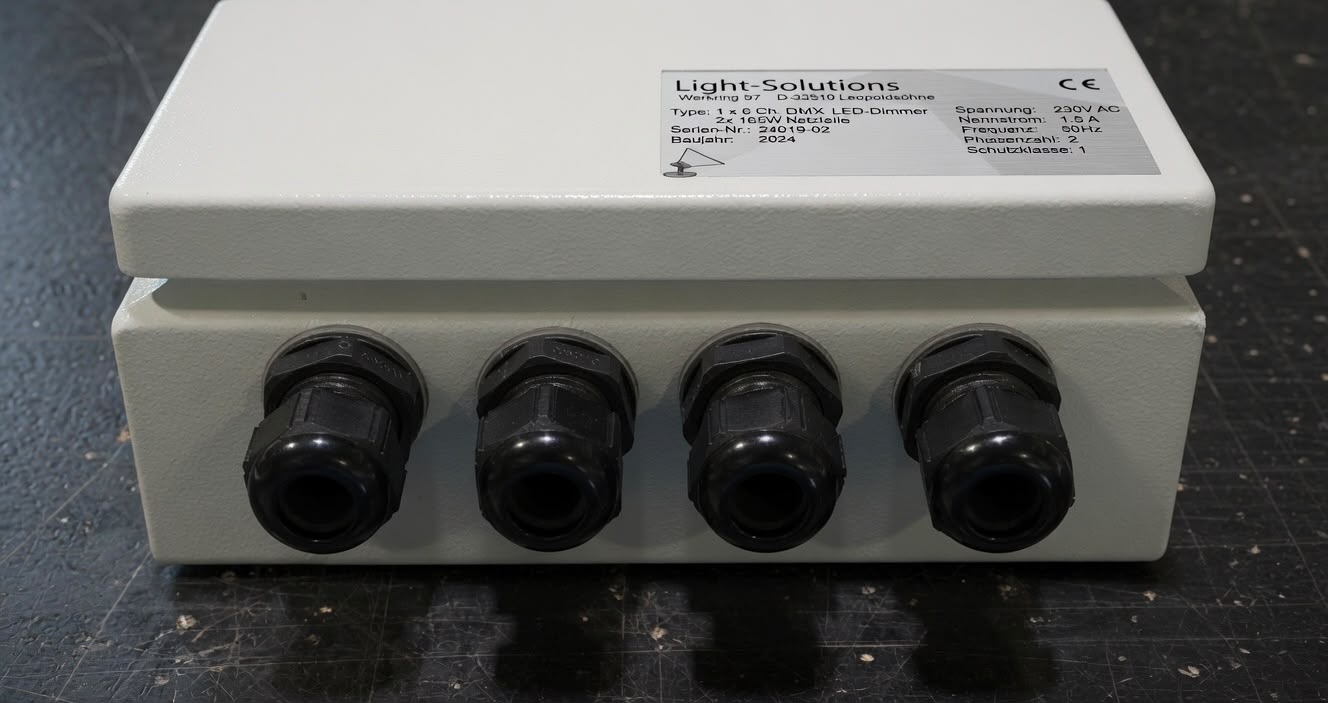

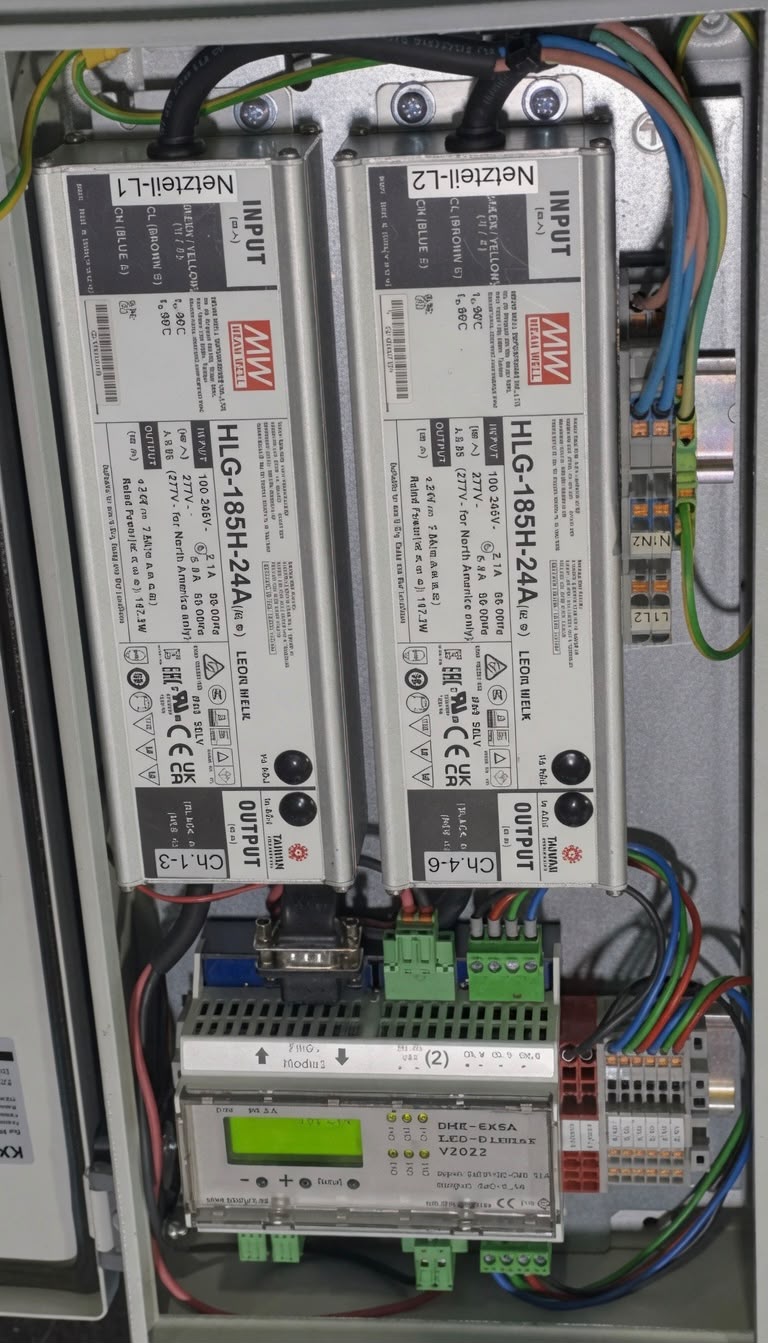

Steuerung & 24-V-Versorgung

Vier DMX-Zonen auf engem Bauraum.

Unterhalb der versenkbaren Mechanik stand nur begrenzter Platz zur Verfügung. Deshalb wurden DMX-Dimmer und notstromfähige 24-V-Netzteile kompakt in den verfügbaren Bauraum integriert.

Über DMX512 lassen sich die Bereiche unabhängig in Farbe und Helligkeit steuern.

ZONE 01
Bühnenkanteseparat über DMX ansteuerbar
ZONE 02
Stufenbereicheigene Helligkeits- und Farbstimmung
ZONE 03
Podestbereichnutzungsabhängig schalt- und dimmbar
ZONE 04
Anstellstufenseparat in Szenen integrierbar
Das Ergebnis

Die Lichttechnik folgt der Podestanlage – nicht umgekehrt.

Die versenkbare Konstruktion bleibt beweglich, während die flächenbündigen POM-Lichtlinien, Energieketten und die kompakte DMX-/24-V-Technik als ein gemeinsames System arbeiten.

Mechanik bleibt nutzbarDie Lichtlinien tragen nicht über die Stufen- und Bühnenkanten auf.
Leitungen bewegen sich kontrolliertEnergieketten führen die 24-V-Leitungen durch die Hubbewegungen.
Lichtwirkung bleibt flexibelVier DMX-Zonen ermöglichen unterschiedliche Farb- und Helligkeitsszenen.
„Die eigentliche Leistung ist nicht, dass RGB-Licht leuchtet – sondern dass die Podestanlage danach genauso beweglich bleibt wie geplant.“
FAQ zur Fallstudie

Häufige Fragen zum Digital Campus.

Welche Beleuchtung wurde umgesetzt?

Eine flächenbündige RGB-Stufen- und Bühnenkantenbeleuchtung mit POM-15-12, 5 mm schmalem RGB-Sonderband, bewegten Leitungswegen über Energieketten und vier separat steuerbaren DMX-Zonen.

Warum wurden Energieketten eingesetzt?

Die Podeste sind verfahrbar und vollständig versenkbar. Die 24-V-Zuleitungen müssen deshalb die Hubbewegungen kontrolliert mitmachen und werden dafür in definierten Energieketten geführt.

Wie wird die RGB-Beleuchtung gesteuert?

Über DMX512 mit vier separat regelbaren Lichtzonen für Bühnenkante, Stufenbereich, Podestbereich und Anstellstufen.

Ist die Anlage für Notstrombetrieb ausgelegt?

Die 24-V-Versorgung wurde mit notstromfähigen Komponenten projektbezogen in den begrenzten Bauraum der Podestmechanik integriert.

Welche Angaben helfen bei einer ähnlichen Anfrage?

Fotos oder Zeichnungen der Mechanik, Hub- und Fahrwege, verfügbare Einbaumaße sowie Angaben zur gewünschten Steuerung reichen für eine erste technische Einordnung.

Bewegliche Bühne oder Podestanlage?

Wenn sich die Konstruktion bewegt, muss die Beleuchtung mitgeplant werden.

Eine Schnittzeichnung oder Fotos der Mechanik reichen für die erste technische Einordnung von Einbauleuchte, Energiekette, 24-V-Versorgung und Steuerung.
