Von alter Tubelight-Technik zu einem neuen 24-VDC-LED-System.
Im Kino Lichtspiele Wemding wurde die vorhandene Stufen- und Wegebeleuchtung modernisiert. Die sichtbaren Leuchten waren dabei nur ein Teil der Aufgabe: Auch die alte Spannungsversorgung musste an die neue LED-Technik und die vorhandene 24-VDC-Batterieanlage angepasst werden.
Eine alte Lichtanlage lässt sich nicht allein durch neue Leuchten modernisieren.
Im Kino Lichtspiele Wemding war noch eine ältere Tubelight-Stufenbeleuchtung vorhanden. Die Anlage sollte durch zeitgemäße LED-Technik ersetzt und gleichzeitig um eine bündig in den Boden integrierte Lichtlinie ergänzt werden.
Auf den ersten Blick klingt das nach einem klassischen Austausch der sichtbaren Beleuchtung. Tatsächlich lag die entscheidende technische Aufgabe hinter den Leuchten.
Die vorhandene Versorgung war auf die alte Tubelight-Technik abgestimmt. Gleichzeitig standen aus der bestehenden Batterieanlage 24 V DC zur Verfügung. Das neue LED-System musste deshalb so aufgebaut werden, dass es mit dieser vorhandenen Infrastruktur zuverlässig zusammenarbeitet.
Nicht nur Tubelight raus und LED rein.
Alte Tubelight-Technik
Die vorhandene Beleuchtung und deren Versorgung waren für das bisherige System aufgebaut. Die alten Komponenten konnten deshalb nicht einfach unverändert als Versorgung für die neue LED-Lösung weiterverwendet werden.
24 V DC aus der Batterieanlage
Als vorhandene elektrische Grundlage standen 24 V DC aus der Batterieanlage zur Verfügung. Die neue Versorgung musste genau auf diese Bestandsbedingung und die neuen LED-Verbraucher abgestimmt werden.
Profile, Lichtlinie und Versorgung zusammen
Zwei SL2-Stufenprofile in Blau/Weiß und rund zehn Meter bündige Lichtlinie wurden nicht isoliert betrachtet, sondern zusammen mit der neuen 24-VDC-Versorgung als ein System aufgebaut.
Die alte Versorgung gehörte zum alten System.
Bei einer Bestandsmodernisierung entscheidet nicht allein, ob ein neues LED-Profil mechanisch an die vorhandene Stelle passt. Ebenso wichtig ist die Frage, was elektrisch bereits vorhanden ist.
In Wemding war die bisherige Spannungsversorgung auf die Tubelight-Anlage abgestimmt. Ein einfaches Weiterverwenden dieser alten Versorgung für die neue LED-Technik wäre deshalb nicht die saubere Lösung gewesen.
Gleichzeitig sollte die vorhandene Infrastruktur nicht unnötig ersetzt werden. Ausgangspunkt für die neue Systemauslegung waren daher die vorhandenen 24 V DC der Batterieanlage.
Bestehende 24 V DC nutzen – aber die Versorgung neu denken.
Der entscheidende Schritt war die Trennung zwischen weiter nutzbarer Infrastruktur und Komponenten, die zur alten Tubelight-Technik gehörten.
Die vorhandenen 24 V DC aus der Batterieanlage blieben die elektrische Basis. Die eigentliche Versorgung der neuen LED-Stufen- und Bodenbeleuchtung wurde dagegen passend zum neuen System aufgebaut.
So entstand keine Übergangslösung zwischen alter und neuer Technik, sondern ein klar definiertes LED-System auf Basis der vorhandenen 24-VDC-Infrastruktur.
Sichtbar wird die Beleuchtung. Entscheidend war die Technik dahinter.
Versorgung der alten Tubelight-Anlage
Die vorhandene Versorgung gehörte technisch zum bisherigen Beleuchtungssystem und war nicht die passende Basis für einen direkten 1:1-Austausch auf LED.
Neu aufgebaute 24-VDC-Versorgung
Die neue LED-Technik wurde auf die vorhandene 24-VDC-Batterieinfrastruktur abgestimmt und mit einer dafür geeigneten Versorgung neu aufgebaut.
Der sinnvolle Sanierungsweg im Bestand.

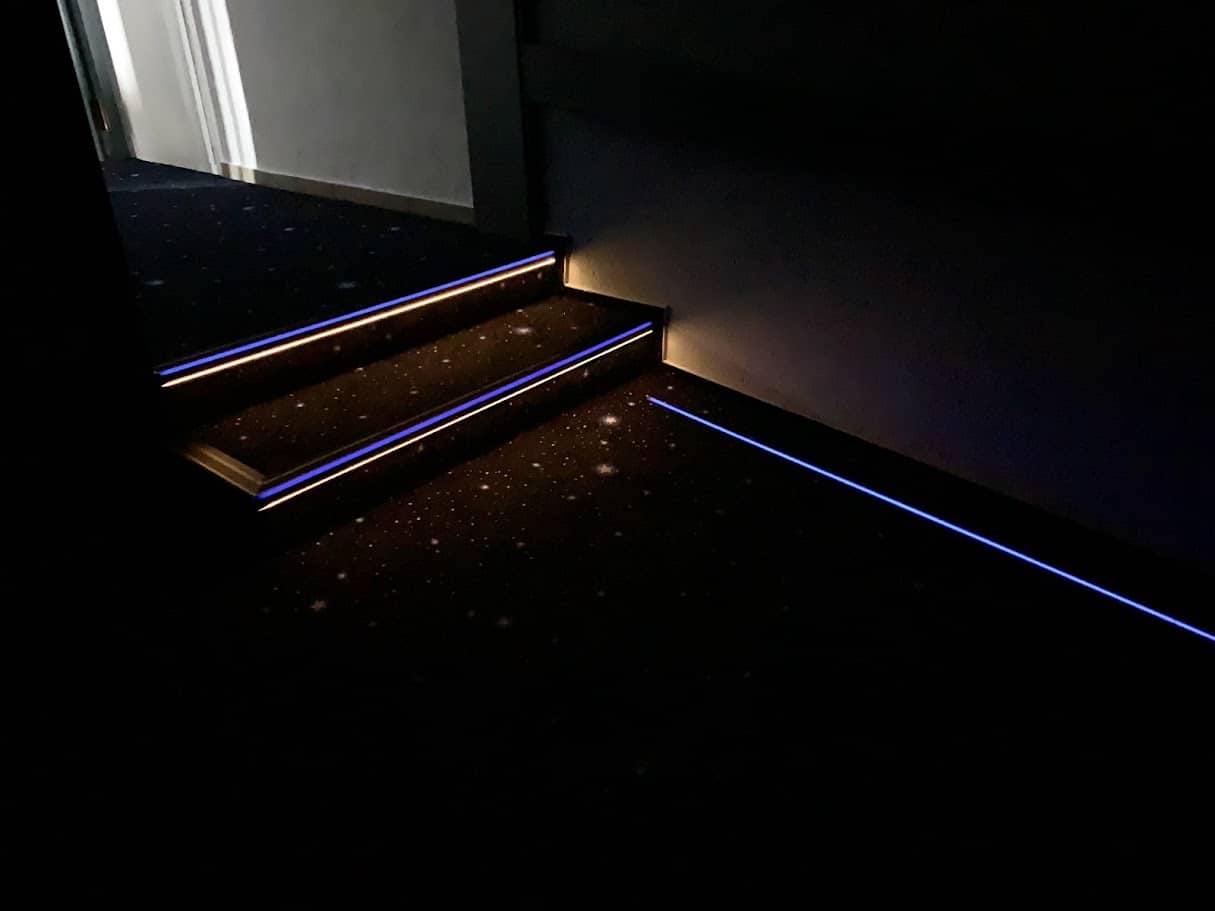

Zwei Stufenprofile und rund zehn Meter Lichtlinie.
Auf zwei Stufen wurden LED-Stufenprofile des Typs SL2 in Blau/Weiß eingesetzt. Das SL2 verbindet zwei Lichtzonen und ermöglicht damit eine klar definierte Wirkung an Stufenkante und Trittfläche.
Ergänzt wird die Stufenbeleuchtung durch rund zehn Meter flächenbündig in den Boden integrierte Lichtlinie. Dadurch wird nicht nur die einzelne Stufe sichtbar, sondern auch der anschließende Bewegungsbereich im Kinosaal geführt.
SL2: Kantenmarkierung plus zusätzliche Lichtwirkung.
Für die beiden Stufen wurde das LED-Stufenprofil SL2 eingesetzt. Die Ausführung Blau/Weiß kombiniert eine klare farbliche Kantenmarkierung mit einer zweiten Lichtzone.
Gerade in einem dunklen Kinosaal ist diese Trennung sinnvoll: Die Kante bleibt eindeutig erkennbar, während die zusätzliche Lichtwirkung die Orientierung an der Stufe unterstützt.
Entscheidend war aber auch hier die Systemseite: Profil, LED-Ausführung, Bodenlichtlinie und vorhandene 24-VDC-Versorgung mussten elektrisch zusammenpassen.
Die alte Anlage wurde nicht repariert. Sie wurde technisch neu gedacht.
Im Kino Lichtspiele Wemding entstand aus einer älteren Tubelight-Anlage ein neues LED-System, ohne die vorhandene 24-VDC-Infrastruktur der Batterieanlage unnötig aufzugeben.
Genau darin liegt die Besonderheit des Projekts: Bestehende Technik wurde nicht pauschal übernommen und auch nicht pauschal ersetzt. Weiterverwendet wurde, was als Schnittstelle sinnvoll war. Ersetzt beziehungsweise neu aufgebaut wurde, was für die neue LED-Technik nicht mehr passte.
Die ausgeführte Lösung im Überblick.
Bei der Sanierung ist die vorhandene Spannung genauso wichtig wie die neue Leuchte.
Alte Stufenbeleuchtungen bestehen häufig nicht nur aus einem sichtbaren Lichtschlauch oder Tubelight. Dahinter stehen Netzteile, Transformatoren, Leitungen, Batterieanlagen, Dimmer oder andere projektspezifische Komponenten.
Deshalb beginnt ein sinnvoller LED-Austausch nicht mit der Frage „Welches neue Profil passt?“, sondern mit der Frage: Welche Teile des vorhandenen Systems können technisch sinnvoll weitergenutzt werden?
Wemding zeigt diesen Ansatz im kleinen Maßstab besonders gut. Die sichtbare Anlage ist überschaubar – die technische Schnittstelle zwischen Altbestand, Batterieanlage und neuer LED-Technik war dagegen der entscheidende Punkt.
Bestand, Profil und Versorgung gemeinsam weiterplanen.
Häufige Fragen zur Modernisierung alter Tubelight-Anlagen.
Was wurde im Kino Lichtspiele Wemding modernisiert?
Warum musste die vorhandene Spannungsversorgung geändert werden?
Welche Spannung stand aus dem Bestand zur Verfügung?
Welche LED-Stufenprofile wurden verwendet?
Wie lang ist die zusätzliche Lichtlinie?
Kann man bei einer alten Tubelight-Anlage die vorhandene Versorgung einfach weiterverwenden?
Müssen bei einer LED-Sanierung alle vorhandenen Komponenten ersetzt werden?
Erst den Bestand verstehen. Dann die neue LED-Technik festlegen.
Senden Sie uns Fotos der vorhandenen Stufenbeleuchtung, Spannungsversorgung und Einbausituation. Wir prüfen, welche Komponenten weiterverwendet werden können und wie Profil, Lichtlinie, Versorgung und vorhandene Infrastruktur zusammenpassen.
