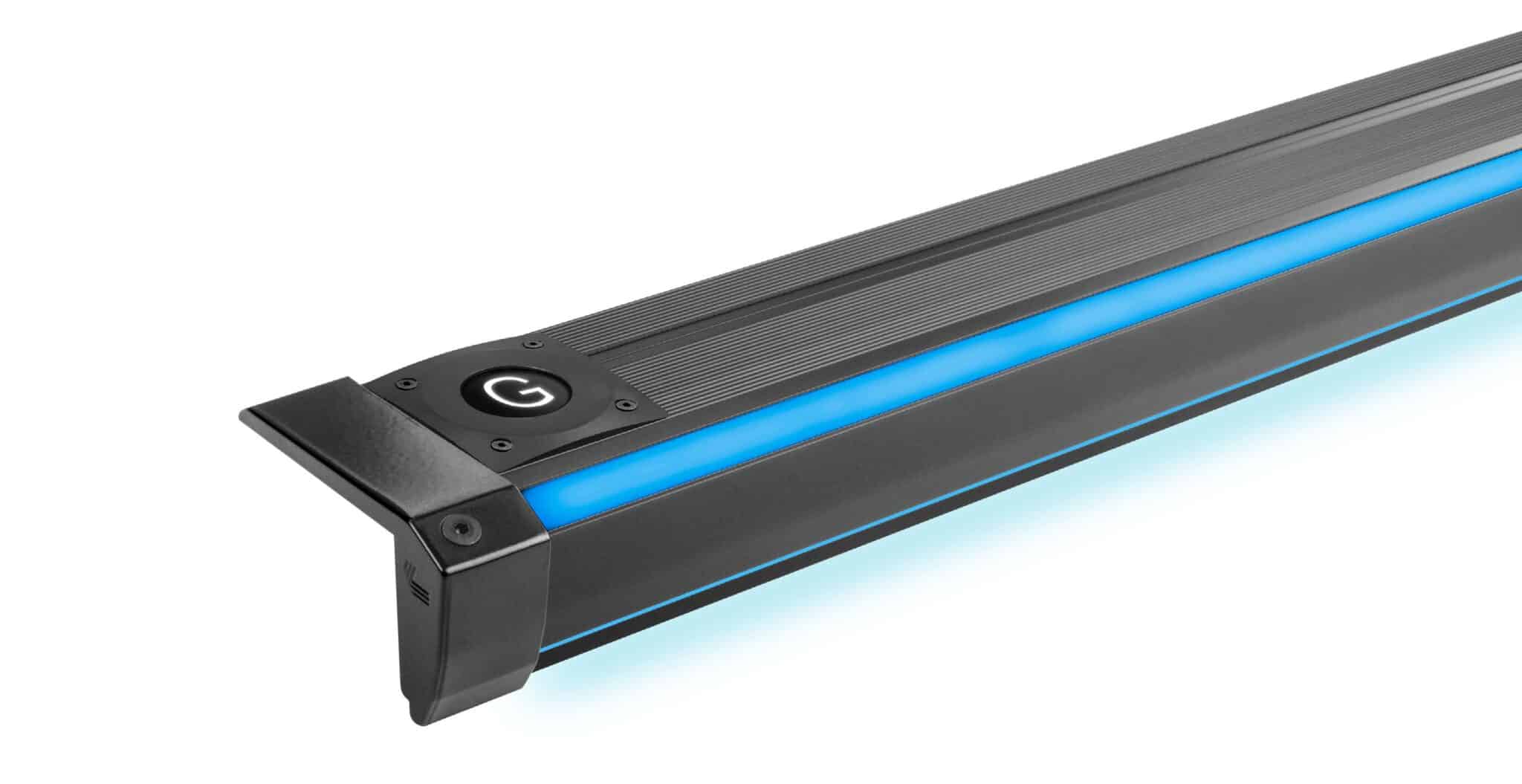

SL2 – LED-Stufenprofil für Kante und Trittfläche.
Treppenkantenprofil nach Maß mit separater Lichtwirkung an Kante und Trittfläche.
SL2 passt, wenn Kante und Trittfläche sichtbar werden sollen.
Das SL2 kombiniert eine klare Lichtlinie an der Trittkante mit zusätzlicher Beleuchtung der Trittfläche nach vorne unten. Profillängen, Cover, Anschluss und Steuerung werden projektbezogen abgestimmt – monochrom oder RGB, gemeinsam oder getrennt steuerbar.
- Gewünscht ist eine klar erkennbare Lichtlinie an der Trittkante.
- Zusätzlich soll die vordere Trittfläche beleuchtet werden.
- Die beiden Lichtzonen sollen gemeinsam oder optional getrennt steuerbar sein.
- Monochrome oder RGB-Ausführung wird projektbezogen festgelegt.
Einfach starten: Foto oder Plan genügt – wir prüfen, ob zwei Lichtzonen für Ihr Projekt technisch sinnvoll sind.
Nicht jede Stufe braucht zwei Lichtzonen.
Die klare Abgrenzung vermeidet unnötige Technik und führt schneller zur passenden Profilfamilie.
SL2 und beide Lichtzonen aus jedem Winkel prüfen.
Die 360°-Ansicht wird erst nach Klick geladen. So bleibt die Seite schnell, während Profilform, obere Kantenlinie und untere Lichtzone trotzdem direkt geprüft werden können.
Abmessungen und Kerndaten des SL2.
Die obere Lichtzone markiert die Trittkante. Die untere Lichtzone unterstützt die Wahrnehmung der Trittfläche. Beide Zonen werden standardmäßig gemeinsam betrieben oder optional getrennt angeschlossen und gesteuert.
SL2-Ausschreibungstext direkt kopieren.
Die Basisbeschreibung deckt Profil, zwei Lichtzonen und die wichtigsten technischen Eckdaten ab. Projektspezifische Angaben wie Längen, Cover, Steuerung und Notbetrieb werden anschließend ergänzt.
LED-Stufenprofil / LED-Treppenkantenprofil SL2, maßgefertigtes Aufbauprofil aus Aluminium zur Beleuchtung von Stufen- und Treppenkanten. Profil mit zwei Lichtzonen: obere Lichtzone zur linearen Kennzeichnung der Trittkante, untere Lichtzone zur zusätzlichen Beleuchtung der Trittfläche. Abmessungen ca. 80 × 42,5 mm. Betrieb vorzugsweise 24 V DC; projektbezogen auch 12 V DC. Monochrome Ausführung mit zwei LED-Bändern zu jeweils maximal 1 W/m, alternativ RGB mit zwei RGB-LED-Bändern zu jeweils maximal 14 W/m. Obere und untere Lichtzone standardmäßig gemeinsam über einen Kabelanschluss, optional getrennt anschließ- und steuerbar. Profillängen, Cover, Lichtfarbe, Anschlussseite, Netzteile, Dimmung, Steuerung und gegebenenfalls Notbetrieb gemäß Projektplanung. Fabrikat/Typ: Bissinger Lights SL2 oder technisch gleichwertig.
Hinweis: Der Text ist eine technische Basisvorlage. Projektbezogene Anforderungen und vergaberechtliche Vorgaben sind vor Verwendung zu prüfen.
SL2 technisch beschreiben, ohne Profil und Systemplanung zu vermischen.
Erstellen Sie einen LV-Text für Profil, Lichtzonen, Cover, LED-Ausführung und gewünschte Steuerung. Netzteile, Leitungen, Dimmung und Notbetrieb werden projektbezogen ausgelegt.
- Monochrom oder RGB festlegen
- Cover oben und unten definieren
- gemeinsame oder getrennte Steuerung
- Systemtechnik separat auslegen
Monochrom oder RGB – beide mit zwei echten Lichtzonen.
Die Profilform bleibt gleich. Entscheidend sind gewünschte Lichtwirkung, Coverkombination, Leistungsaufnahme und die Frage, ob beide Lichtzonen gemeinsam oder getrennt gesteuert werden sollen.
Oben und unten individuell kombinierbar.
Zwei LED-Bänder mit jeweils maximal 1 W/m. Oberes und unteres Cover können unterschiedlich ausgeführt werden, beispielsweise Blau/Weiß, Blau/Blau oder Rot/Weiß.
Wechselbare Farben mit Weiß/Weiß-Cover.
Zwei RGB-LED-Bänder mit jeweils maximal 14 W/m. Bei RGB werden oben und unten immer weiße Cover verwendet.
Kante und Trittfläche gezielt sichtbar machen.
Klare Kantenmarkierung
Die obere Lichtzone erzeugt die direkte, lineare Orientierung an der vorderen Trittkante.
Zusätzliche Flächenwirkung
Die untere Lichtzone unterstützt die Wahrnehmung der Trittfläche – besonders bei dunklen Belägen und sehr geringer Umgebungshelligkeit.
Zwei Lichtzonen, trotzdem mit wenigen Angaben planbar.
Für ein belastbares Angebot müssen nicht alle technischen Details vorab feststehen. Maße, Ausführung und gewünschte gemeinsame oder getrennte Steuerung reichen für den Einstieg.
Befestigungsfläche
Untergrund, Vorderkante und verfügbare Auflagefläche müssen das Aufbauprofil sicher aufnehmen können.
Lichtausführung
Monochrom oder RGB sowie Coverkombination oben und unten bestimmen die fertige Ausführung.
Kabelseite
Links, rechts oder wechselnd kann angegeben werden, wenn es bereits feststeht. Ansonsten wird die Kabelseite später geklärt.
Profillängen
Stufenbreite, Endkappen, Gehrungen und das LED-Segmentraster bestimmen die fertige Leistung und Ausführung.
Gemeinsam oder getrennt
Beide Lichtzonen werden standardmäßig gemeinsam über einen Kabelanschluss betrieben. Optional sind getrennte Anschlüsse und separate Steuerung möglich.
Für Zuschauerbereiche mit besonders gleichmäßiger Orientierung.
SL2 ist besonders sinnvoll bei
- Kinos mit schwarzen oder sehr dunklen Bodenbelägen
- Theatern mit geringer Saalgrundbeleuchtung
- Hörsälen und Auditorien
- Tribünen und Zuschauerbereichen
- Stadthallen und Mehrzweckhallen
Wann SL1 die schlankere Lösung ist
Wenn ausschließlich eine klare lineare Trittkantenbeleuchtung benötigt wird und die Trittfläche nicht zusätzlich beleuchtet werden soll, ist das SL1 oft die einfachere und effizientere Lösung.
SL2 für große Zuschauerbereiche und komplexe Steuerung.
Im Metronom Theater Oberhausen wurde das SL2 als umfangreiche Stufenbeleuchtung mit zwei Lichtzonen eingesetzt. Das Projekt zeigt, dass Profil, Verkabelung, DMX-Steuerung und Notbetrieb als Gesamtsystem geplant werden können.
Welches LED-Stufenprofil passt zur gewünschten Lichtwirkung?
SL2 ist die Lösung für direkte Kantenbeleuchtung plus zusätzliche Trittflächenwirkung. Für andere Einbausituationen stehen spezialisierte Profile zur Verfügung.
SL1
Aufbauprofil für klare, direkte Trittkantenbeleuchtung – besonders für Bestand und Nachrüstung.
Teppich / LinoleumSLR
Für Teppich oder Linoleum mit geplanter Belagsaussparung und zwei Lichtlinien.
Licht nach untenSLD
Dezenter Lichtaustritt nach unten, ohne dominante Lichtlinie an der Trittkante.
Wenig BauraumBL
Schmale Lösung für wenig Bauraum, Radien, Sondergeometrien und Bestandsmodernisierung.
| Profil | Lichtwirkung | Typischer Einsatz | Leistung |
|---|---|---|---|
| SL1 | direkte Kantenlinie | klare, effiziente Trittkantenmarkierung | max. 1 W/m |
| SL2 | Kante + Trittfläche | dunkle Beläge und höhere Orientierungswirkung | Mono max. 2 W/m · RGB max. 28 W/m |
| SLR | belagsintegriert | Teppich oder Linoleum | projektbezogen |
| SLD | nach unten | ruhige, indirektere Lichtwirkung | projektbezogen |
Wenige Angaben genügen für Ihr konkretes SL2-Angebot.
Stufenanzahl, fertige Gesamtmaße und Lichtausführung eintragen. Bei Monochrom können Cover und Lichtfarbe oben und unten unabhängig gewählt werden. Bei RGB setzt das System automatisch Weiß/Weiß.
Ein Foto, Plan oder eine kurze Beschreibung reicht für den Anfang. Wir klären die technischen Details gemeinsam.
Stufenmaße vorhanden? Direktanfrage mit Maßen öffnen
Fragen zum LED-Stufenprofil SL2.
Wie hoch ist die Leistungsaufnahme des SL2?
Monochrom werden zwei LED-Bänder mit jeweils maximal 1 W/m eingesetzt. Das ergibt maximal 2 W/m gesamt. Bei RGB hat jedes der beiden Bänder maximal 14 W/m, insgesamt also maximal 28 W/m.
Können die Cover oben und unten unterschiedlich sein?
Ja. Bei Monochrom können beide Cover unabhängig kombiniert werden, beispielsweise Blau/Weiß, Blau/Blau oder Rot/Weiß. Farbige Cover werden immer mit 4000-K-LED ausgeführt. Weiße Cover können mit 2700 K, 3000 K oder 4000 K LED kombiniert werden.
Welche Cover werden bei RGB verwendet?
Bei RGB werden oben und unten immer weiße Cover eingesetzt.
Können obere und untere Lichtzone getrennt gesteuert werden?
Ja. Standardmäßig werden beide Lichtzonen gemeinsam über einen Kabelanschluss versorgt und gesteuert. Optional können oben und unten sowohl bei Monochrom als auch bei RGB separat angeschlossen und unabhängig gesteuert werden.
Wann ist SL2 sinnvoller als SL1?
SL2 ist sinnvoll, wenn neben der sichtbaren Trittkante zusätzlich die Trittfläche ausgeleuchtet werden soll, beispielsweise bei dunklen Bodenbelägen oder sehr geringer Umgebungsbeleuchtung.
Kann das SL2 nachgerüstet werden?
Ja. Das SL2 ist als Aufbauprofil ausgeführt und eignet sich für geeignete bestehende Treppen sowie für Neubauten.
Ist das SL2 für 12 V oder 24 V erhältlich?
Das SL2 kann projektbezogen für 12 oder 24 V DC ausgeführt werden. Der empfohlene und bei Bissinger Lights übliche Standard ist 24 V DC, da diese Betriebsspannung insbesondere bei längeren Leitungswegen und größeren Anlagen technische Vorteile bietet. Die endgültige Ausführung wird passend zu Leitungslänge, Einspeisung, Steuerung und Notbetrieb festgelegt.
Ersetzt das SL2 eine Sicherheitsbeleuchtung?
Nein. Stufenbeleuchtung und Sicherheitsbeleuchtung erfüllen unterschiedliche Aufgaben. Das SL2 kann projektbezogen in ein abgestimmtes Notstrom- oder Sicherheitskonzept eingebunden werden.
Wenige Angaben genügen für Ihr SL2-Angebot.
Maße und Lichtausführung eintragen. Wir prüfen Coverkombination, Leistungsaufnahme, gemeinsame oder getrennte Steuerung und die notwendige Systemtechnik.
