Stufen- und Bühnenkantenbeleuchtung im ArtLab Frankfurt.
Nachrüstung von sichtbaren Lichtlinien im Parkett für das ArtLab des Max-Planck-Instituts für empirische Ästhetik in Frankfurt am Main.
Die vorhandenen Messingstreifen waren bei reduzierter Beleuchtung kaum wahrnehmbar. Bissinger Lights integrierte voll begehbare POM-Lichtlinien in Stufen, Anstellstufen und Bühnenkante – homogen, dimmbar und architektonisch zurückhaltend.
Wenn Markierungen im Parkett bei Abdunkelung nicht mehr ausreichen.
Das ArtLab ist ein multifunktionaler Forschungs- und Veranstaltungsraum. Der Raum wird für Studien, Vorträge, Konferenzen und multimediale Präsentationen genutzt und dafür regelmäßig abgedunkelt.
Die vorhandene Kennzeichnung der Stufen bestand lediglich aus schmalen eingelassenen Messingstreifen. Bereits bei reduzierter Beleuchtung waren diese kaum noch wahrnehmbar. Ein klarer visueller Bezugspunkt zur tatsächlichen Trittkante fehlte. Auch die Bühnenkante und die Anstellstufen vor der Bühne waren nicht ausreichend gekennzeichnet.
Kaum sichtbare Stufenkanten
Die vorhandenen Messingstreifen waren bei Abdunkelung nicht mehr ausreichend erkennbar.
Klare Orientierungslinien
Stufen, Anstellstufen und Bühnenkante sollten dauerhaft sichtbar und eindeutig markiert werden.
Parkett hochwertig erhalten
Die Beleuchtung sollte sich dezent in die Architektur integrieren und nicht wie eine nachträgliche Notlösung wirken.
Aus kaum sichtbaren Kanten wurden klare, homogene Lichtlinien.

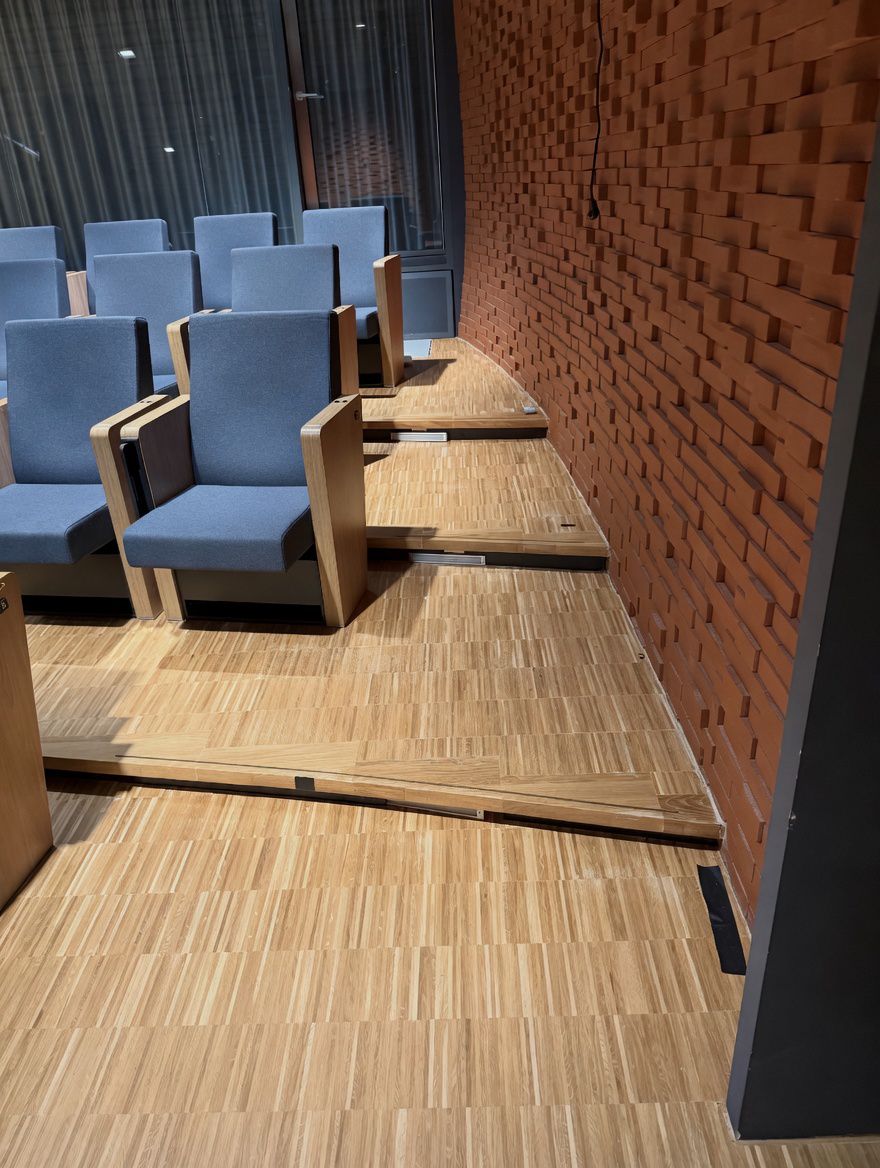

Stufen ohne klaren Referenzpunkt
Die Trittkante war bei reduzierter Beleuchtung nur schwer wahrnehmbar. Die Messingstreifen erzeugten keinen ausreichend deutlichen Bezugspunkt zur Kante.
Homogene Lichtlinien im Parkett
Die Lichtlinien markieren die Stufen präzise und bleiben auch bei stark reduzierter Beleuchtung gut erkennbar.

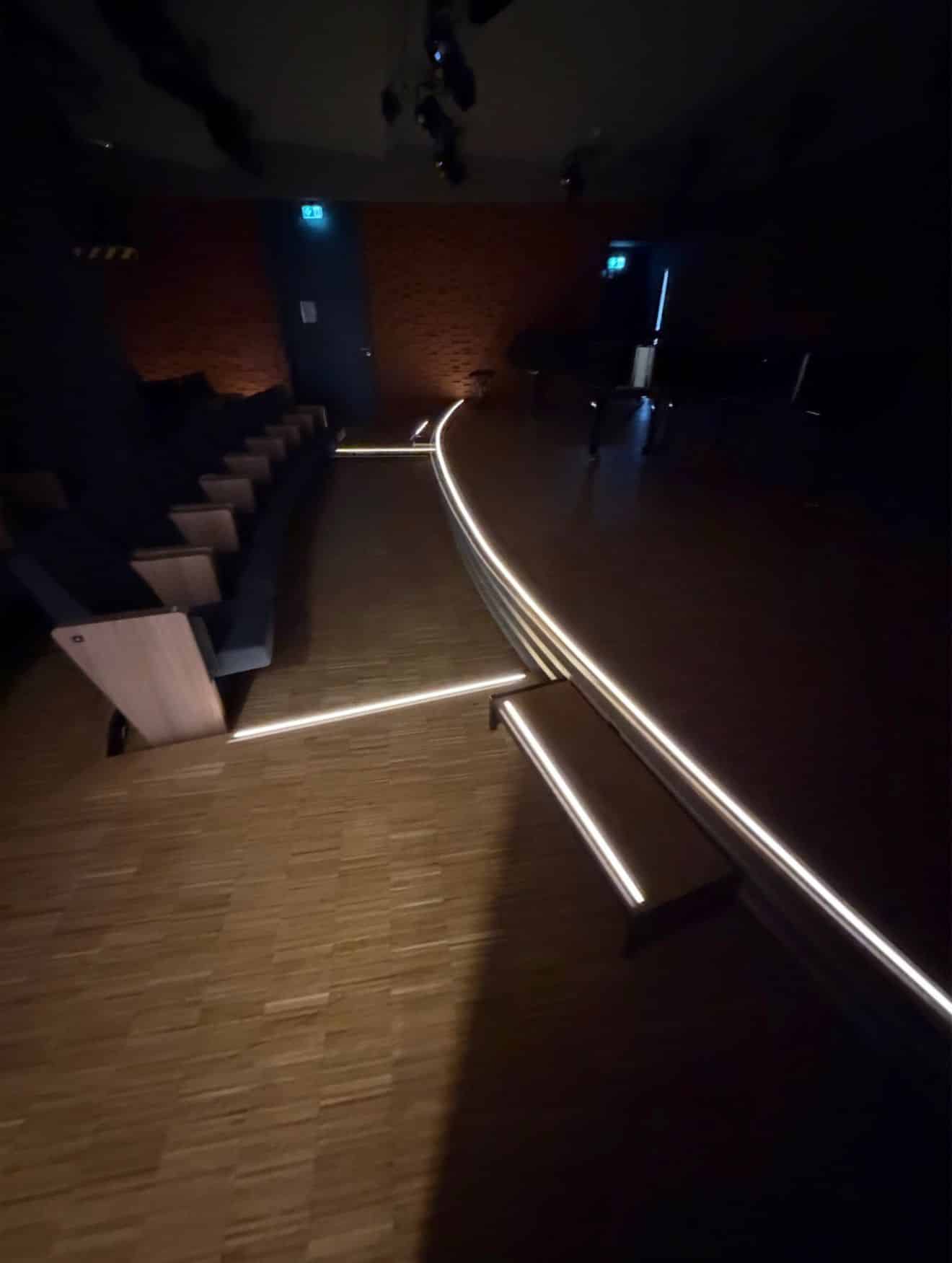

Auch die Bühnenkante wurde als durchgehende Lichtlinie sichtbar gemacht.
Bühnenkante ohne eindeutige Markierung
Die Bühnenkante war im abgedunkelten Raum nicht ausreichend klar gekennzeichnet.
Klare Kantenführung über die Bühne
Die Bühnenkante wurde mit einer linearen, dimmbaren Lichtlösung als eindeutige Orientierungslinie ausgeführt.
Hinweis: Für Vorher und Nachher der Bühnenkante wurde hier der von Ihnen bereitgestellte Bildlink verwendet.
Präzise Nutfräsung im Parkett und unsichtbare Kabelführung.
Für die neue Beleuchtungslösung wurden die vorhandenen Messingstreifen entfernt. Anschließend wurden präzise Nuten in die Parkettflächen gefräst.
Die Fräsungen wurden mit 15 mm Breite und 12 mm Tiefe ausgeführt. Über Bohrungen in den Unterbau konnte die Verkabelung unsichtbar unter den Podesten und Bühnenkonstruktionen geführt werden.
Die Stufenbreiten lagen je nach Bereich bei etwa 1,20 m bis 1,40 m. Auch die rund 9,5 m lange Bühnenkante wurde vollständig gefräst und mit einer durchgehenden Lichtlinie ausgestattet.
Herausforderungen im Projekt
- geringe Wahrnehmbarkeit der vorhandenen Markierungen
- fehlender Bezugspunkt zur tatsächlichen Trittkante
- fehlende Kennzeichnung der Bühnenkante
- hochwertige Parkettflächen mit optischem Anspruch
- flexible Nutzung für Forschung und Veranstaltungen
- unauffällige Integration der Beleuchtungstechnik
Voll begehbare Lichtlinie für stark beanspruchte Parkettflächen.
Spezielles POM-Profil von Bissinger Lights
Über den LED-Streifen wurde ein POM-Profil installiert. Dieses Profil wurde für stark frequentierte Verkehrsflächen entwickelt und ermöglicht eine robuste, homogene Lichtlinie im Boden.
- voll begehbar
- belastbar für Rollwagen und Veranstaltungstechnik
- homogene Lichtlinie
- keine sichtbaren LED-Punkte
- hohe Widerstandsfähigkeit im täglichen Betrieb
- unauffällige Integration in die Parkettfläche
COB-LED, 24 V DC und getrennt dimmbare Bereiche.
Mittige Einspeisung für gleichmäßige Lichtwirkung
Die rund 9 m lange Bühnenkante wurde mittig eingespeist. Dadurch werden zwei LED-Strecken mit jeweils etwa 4,5 m Länge versorgt. Das unterstützt eine gleichmäßige Lichtwirkung über die gesamte Kante.
Stufen und Bühnenkante separat steuerbar
Die gesamte Anlage wurde in mehrere unabhängig steuerbare Bereiche aufgeteilt. Die Stufen werden gemeinsam auf identischer Helligkeit betrieben. Die Bühnenkantenbeleuchtung kann separat geregelt werden.
Sonderlösung für bewegliche Anstellstufen vor der Bühne.
Für die beweglichen Anstellstufen vor der Bühne wurde eine spezielle Stecklösung entwickelt. Dafür wurde eine individuelle Halteplatte mit integriertem Einbaustecker gefertigt.
Die Stufen können bei Bedarf angeschlossen oder demontiert werden, ohne Änderungen an der Verkabelung vornehmen zu müssen. Dadurch bleibt das ArtLab flexibel für unterschiedliche Forschungs- und Veranstaltungsformate nutzbar.
Eingesetzte Steuerungskomponenten
- zwei Netzteile für die wechselseitig versorgten Stufenbereiche
- separates Netzteil für die Bühnenkantenbeleuchtung
- mehrere Dimmer für einzelne Beleuchtungszonen
- Funk-Bedienpanel zur komfortablen Helligkeitsanpassung
- getrennte Steuerung von Stufen und Bühnenkante
Klare Orientierungslinien ohne sichtbare LED-Punkte.
Das Ergebnis im Raum
Durch die neue Stufen- und Bühnenkantenbeleuchtung verfügt das ArtLab über klar erkennbare Orientierungslinien auch bei stark reduzierten Beleuchtungsniveaus.
Die homogenen Lichtlinien schaffen eindeutige Referenzpunkte für Besucher, Vortragende und Studienteilnehmer, ohne die Aufmerksamkeit von der eigentlichen Nutzung des Raumes abzulenken.
Warum das Projekt die Website sinnvoll ergänzt
- zeigt Nachrüstung in hochwertigem Parkett
- verbindet Stufen- und Bühnenkantenbeleuchtung
- erklärt das POM-Profil im realen Projekt
- deckt Forschungsraum, Vortrag und Veranstaltung ab
- stärkt die Fachseite zu Einbauleuchten und Bühnenkanten
ArtLab · Max-Planck-Institut für empirische Ästhetik
ArtLab Frankfurt
Forschungs- und Veranstaltungsraum des Max-Planck-Instituts für empirische Ästhetik in Frankfurt am Main.
Planung & Umsetzung
Planung, Nutfräsung im Parkett, Integration der LED-Systeme, Sonderlösung für Anstellstufen, Konfektionierung, Installation und Inbetriebnahme.
POM-Lichtlinien im Parkett
Unsichtbar integrierte Lichtlinien mit voll begehbarem POM-Profil und homogener Lichtwirkung ohne sichtbare LED-Punkte.
Verwandte Lösungen zu diesem Projekt.
POM-Einbauleuchte
Voll begehbare Lichtlinie für Stufen, Parkett, Podeste und Bühnenbereiche.
EinbauLED-Einbauleuchten
Projektbezogene Lichtlinien für Parkett, Holz, Podeste und Sondergeometrien.
BühnenkanteBühnenkantenbeleuchtung
Lichtlinien für Bühnen-, Podest- und Höhenkanten bei wechselnden Lichtverhältnissen.
SteuerungSteuerung & Dimmung
Netzteile, Dimmer, DMX/DALI und projektbezogene Steuerungssysteme.
AuditoriumStufenbeleuchtung im Hörsaal
Lösungen für Hörsäle, Auditorien, Vorträge und Präsentationsräume.
ReferenzenWeitere Projekte
Realisierte Anlagen in Theatern, Kinos, Hörsälen, Stadthallen und Forschungsräumen.
Häufige Fragen zur Nachrüstung von Stufen- und Bühnenkantenbeleuchtung im Parkett
Kann Stufenbeleuchtung in bestehendes Parkett nachgerüstet werden?
Ja, projektbezogen ist eine Nachrüstung möglich. Entscheidend sind Parkettaufbau, Einbautiefe, Kabelführung, Belastung und die gewünschte Lichtwirkung.
Warum wurde im ArtLab ein POM-Profil eingesetzt?
Das POM-Profil eignet sich für begehbare Lichtlinien in stark beanspruchten Verkehrsflächen. Es schützt die LED-Technik und ermöglicht eine homogene Lichtlinie ohne sichtbare LED-Punkte.
Kann eine Bühnenkante mit derselben Technik beleuchtet werden?
Ja. Im ArtLab wurden sowohl Stufen als auch die Bühnenkante als gefräste Lichtlinien im Parkett umgesetzt.
Ist die Lichtlinie dimmbar?
Ja. Die Beleuchtung wurde über Dimmer und Funk-Bedienpanel regelbar ausgeführt. Stufen und Bühnenkante können getrennt gesteuert werden.
Welche Lichtfarbe wurde verwendet?
Im Projekt wurden COB-LED-Streifen mit 3000 K Lichtfarbe eingesetzt.
Welche Informationen sind für ein ähnliches Projekt hilfreich?
Hilfreich sind Fotos, Pläne, Stufenmaße, Angaben zum Bodenaufbau, gewünschte Lichtwirkung und Informationen zur vorhandenen Stromversorgung oder Steuerung.
