Stufen- und Bühnenkantenbeleuchtung für das Audimax der Humboldt-Universität Berlin.
Individuelle POM-Einbauleuchten für Bühnenkanten, Seitenaufgänge und den oberen Rang – inklusive DMX-Steuerung, warmweißem Lichtbild und zweikreisiger Ausführung für erhöhte Ausfallsicherheit.
Die Lösung wurde exakt an Bühnenkanten, Seitenaufgänge, Gehrungen, Winkel und die vorhandene Hörsaalarchitektur angepasst.
Bühnenkanten, Seitenaufgänge und Rang mussten sichtbar bleiben – ohne die Architektur zu dominieren.
Im Audimax der Humboldt-Universität Berlin mussten verschiedene Bereiche zusammen betrachtet werden: zwei Bühnen, Seitenaufgänge und der obere Rang.
Die Beleuchtung sollte Orientierung schaffen, bündig integriert werden und sich optisch zurückhaltend in den Hörsaal einfügen.
Projektbezogene POM-Einbauleuchten mit warmweißer LED-Technik.
Die Lichtlinien wurden passend zu Einfassungen, Gehrungen und Winkeln vor Ort angepasst.
- POM-Einbauleuchten 15 × 12 mm
- warmweiße LED-Beleuchtung
- DMX und manuelle Steuerung
- zweikreisiger Aufbau im oberen Rang
Die technischen Eckdaten der Anlage.
Bühne, Aufgänge und Rang als abgestimmtes Orientierungssystem.

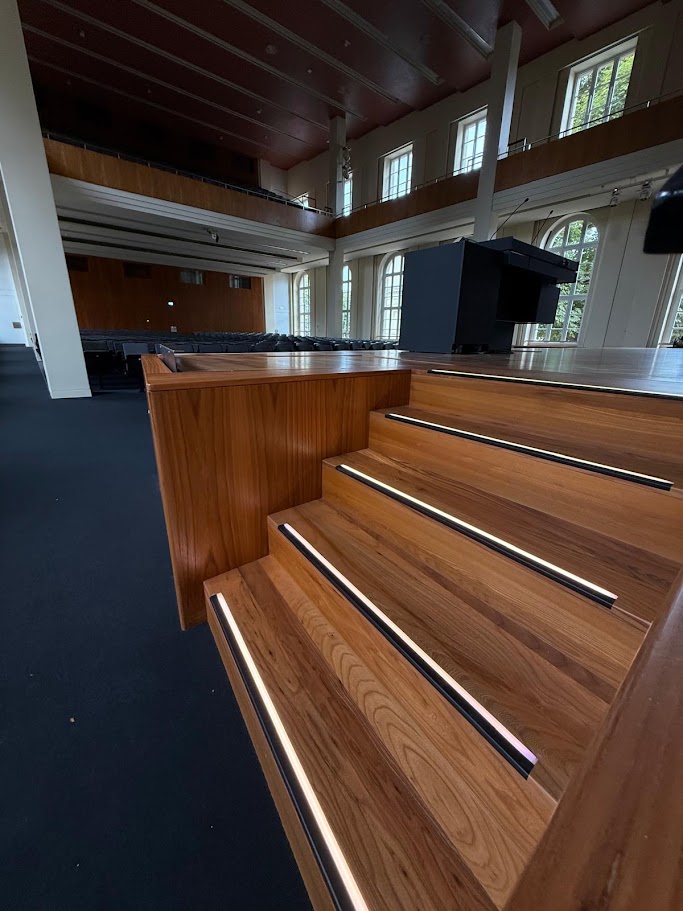

Je Bühne wurden zwei Seitenaufgänge mit jeweils fünf Stufen berücksichtigt. Zusätzlich wurden zwei Bühnen mit jeweils 15 m Bühnenkante und der obere Rang des Audimax in die Planung einbezogen.
Entscheidend war nicht nur die einzelne Leuchte, sondern das Zusammenspiel aus Bühnenkanten, Stufen, Einfassungen, Winkeln und Steuerung.

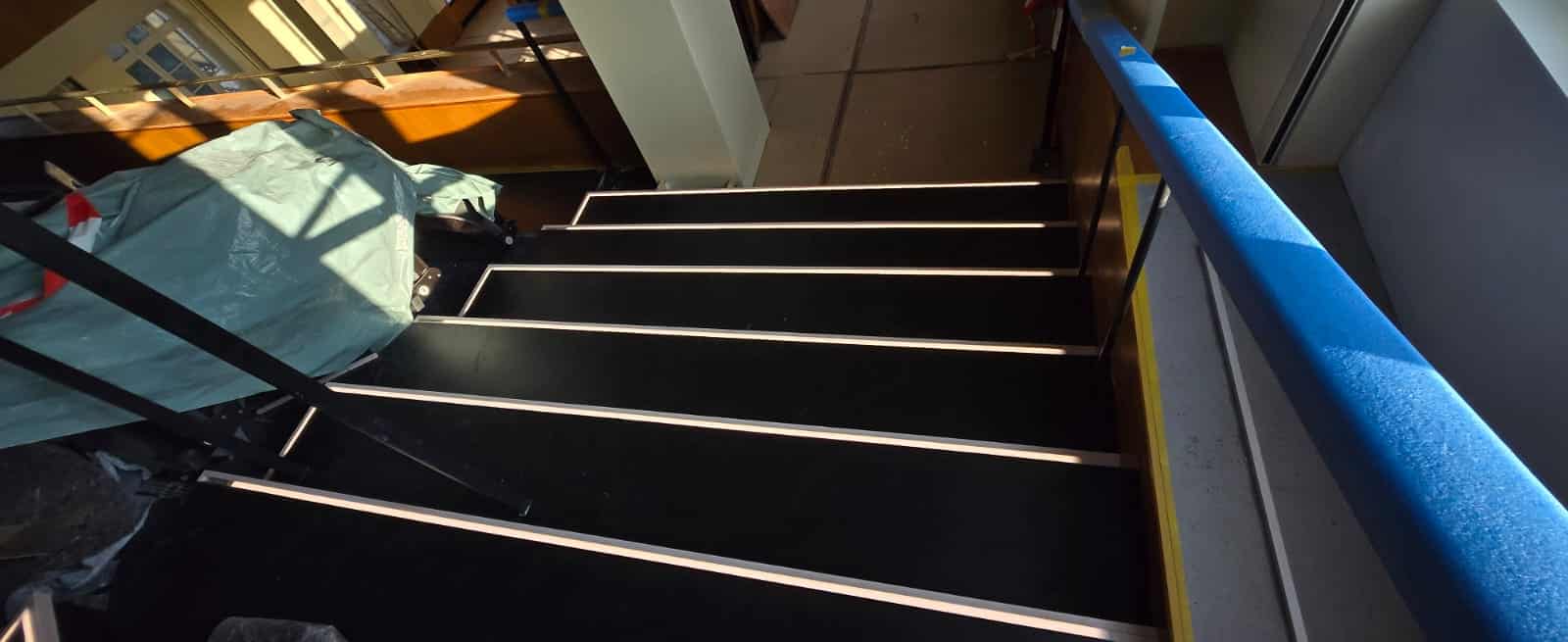

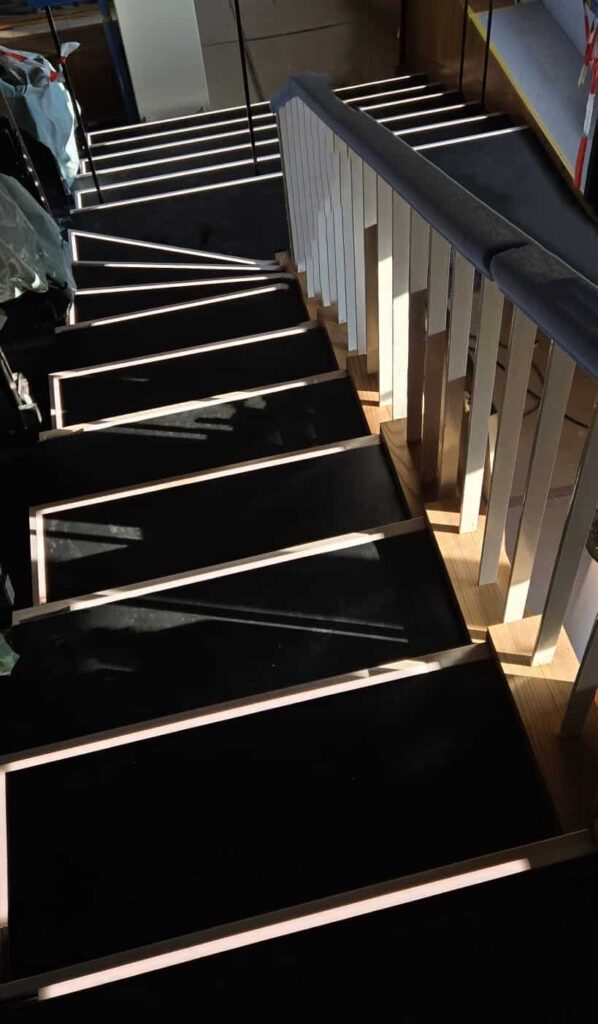

- zwei Bühnen mit je 15 m Bühnenkante
- je Bühne zwei Seitenaufgänge
- je Seitenaufgang fünf Stufen
- bauseitige Einfassungen berücksichtigt
- Anpassung bei Gehrungen und Winkeln vor Ort

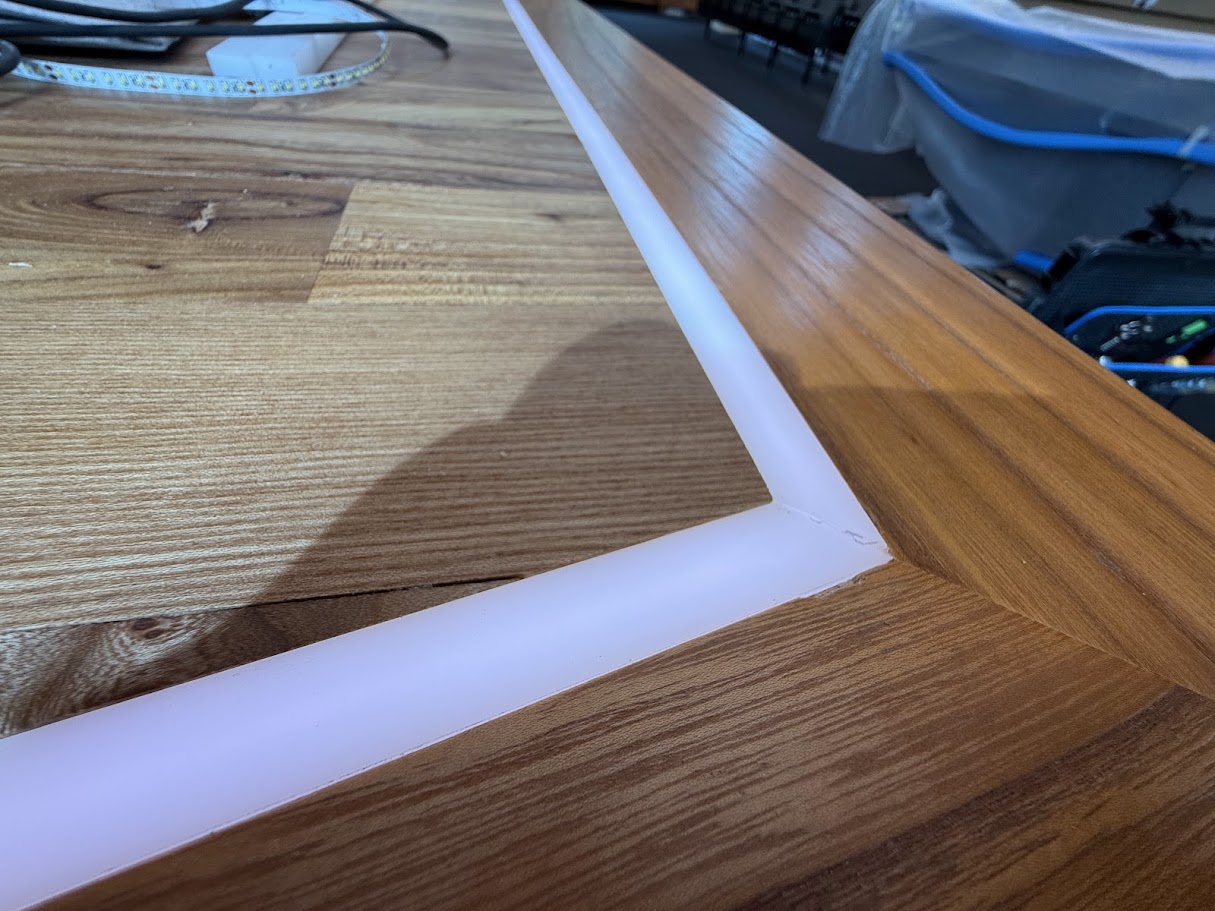

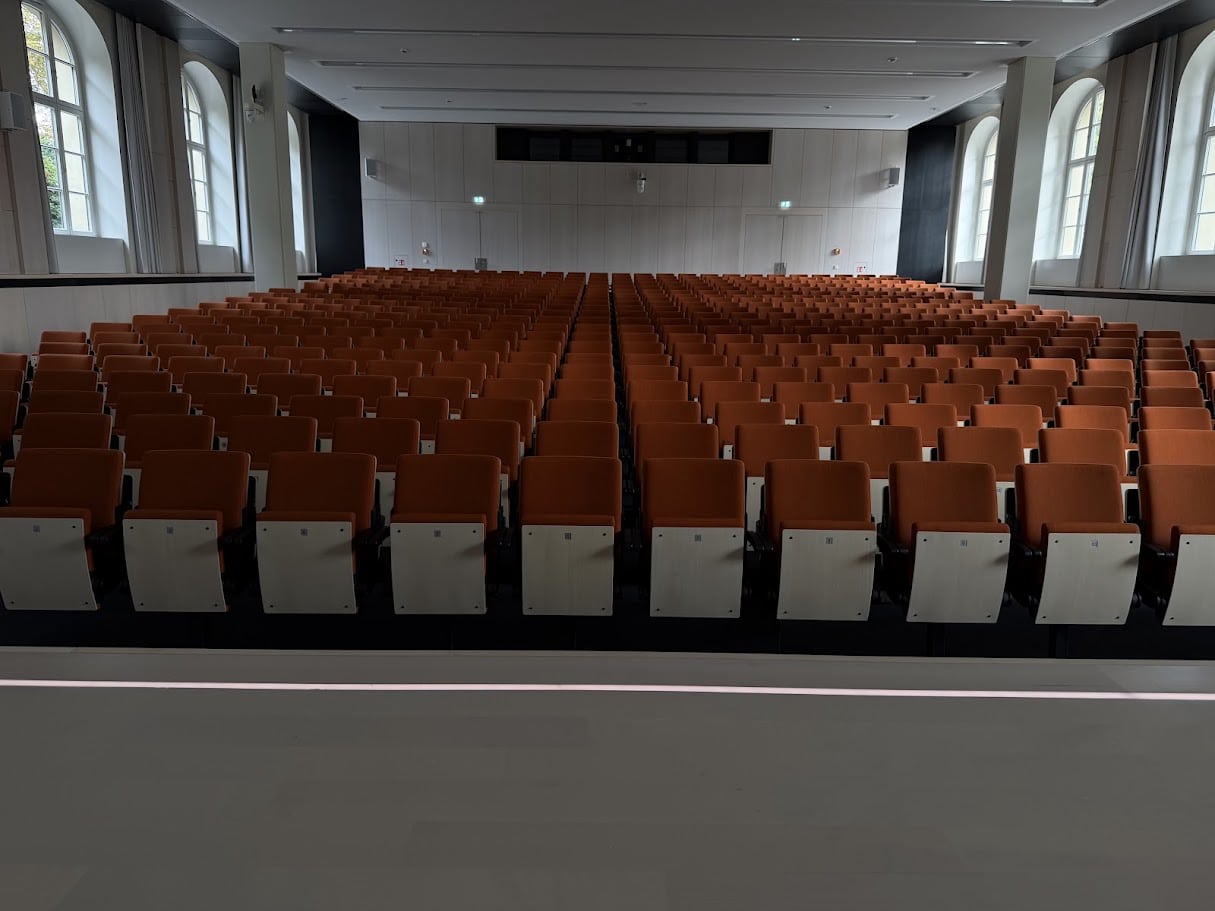

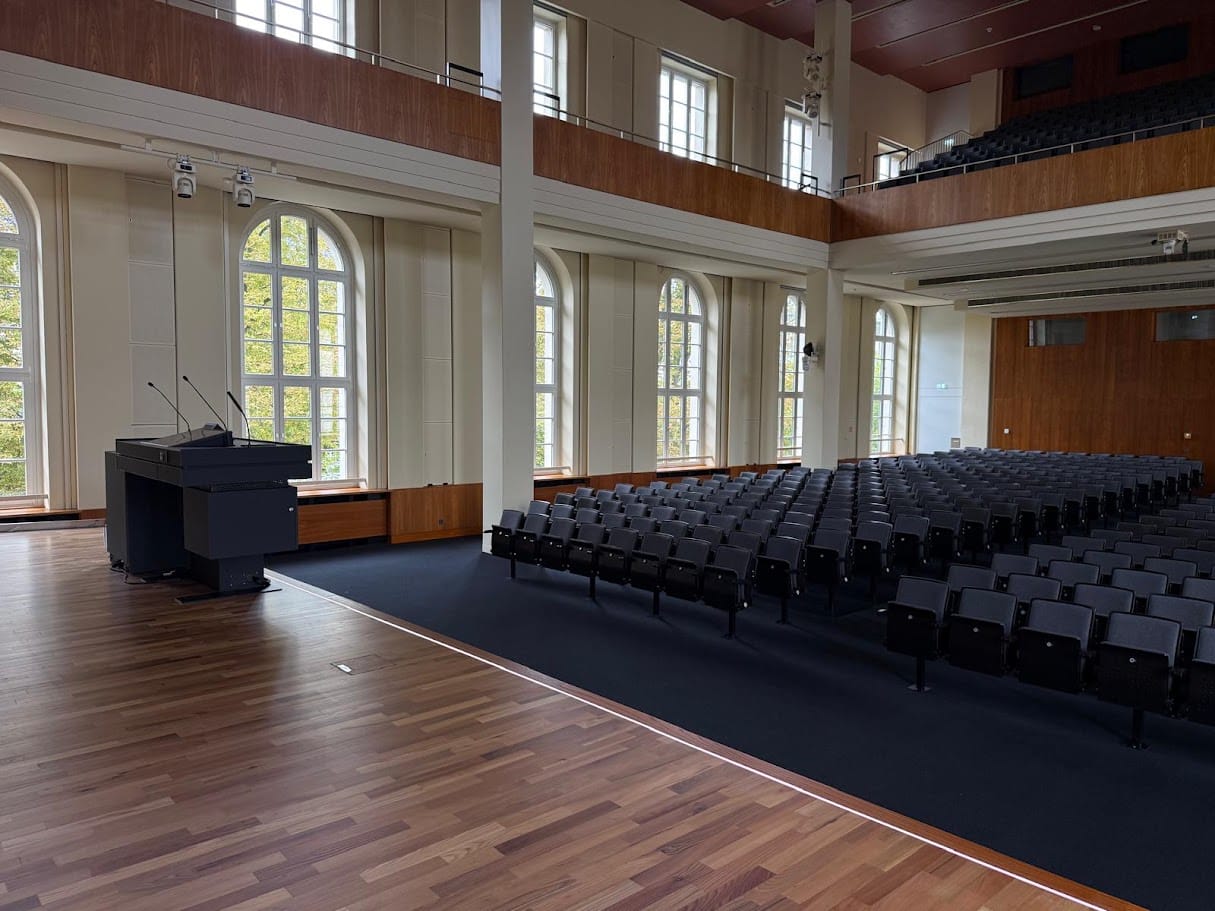

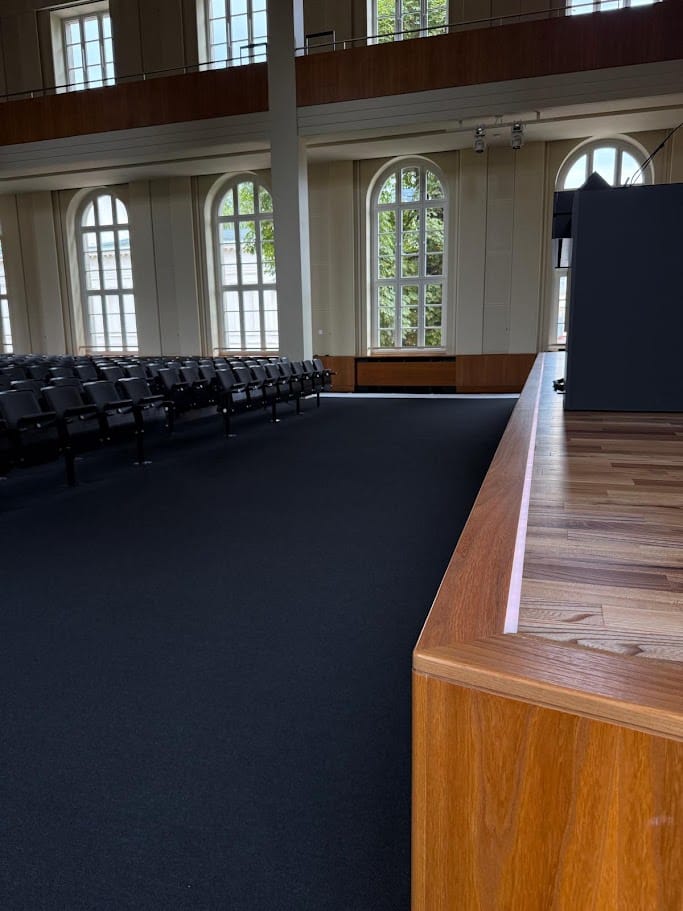

Bühnenkante als Lichtlinie
Die Kanten werden sichtbar, ohne dass die Technik den Raum dominiert.
Zweikreisige Ausführung für erhöhte Betriebssicherheit.

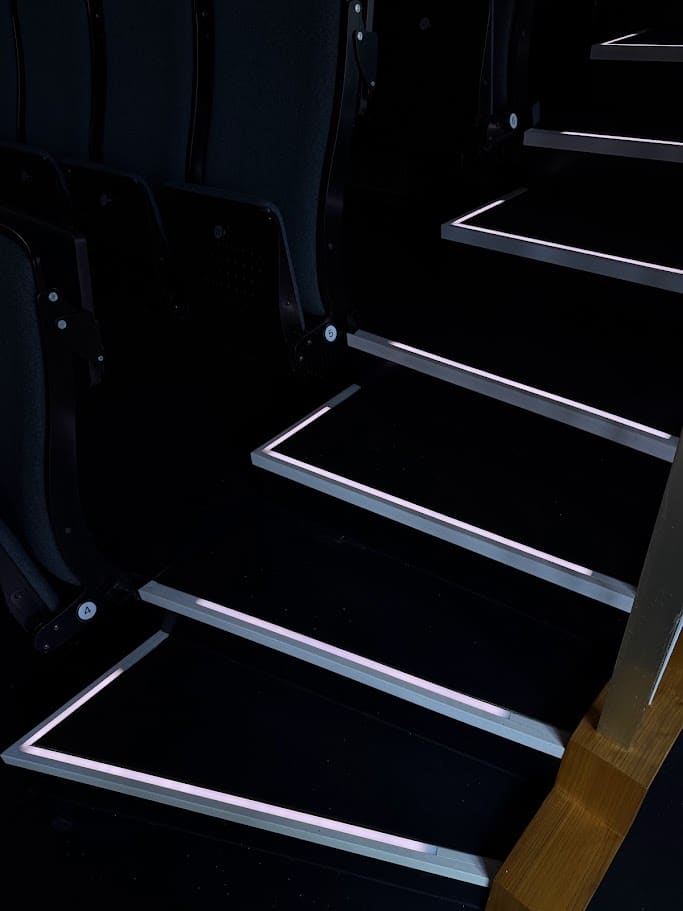

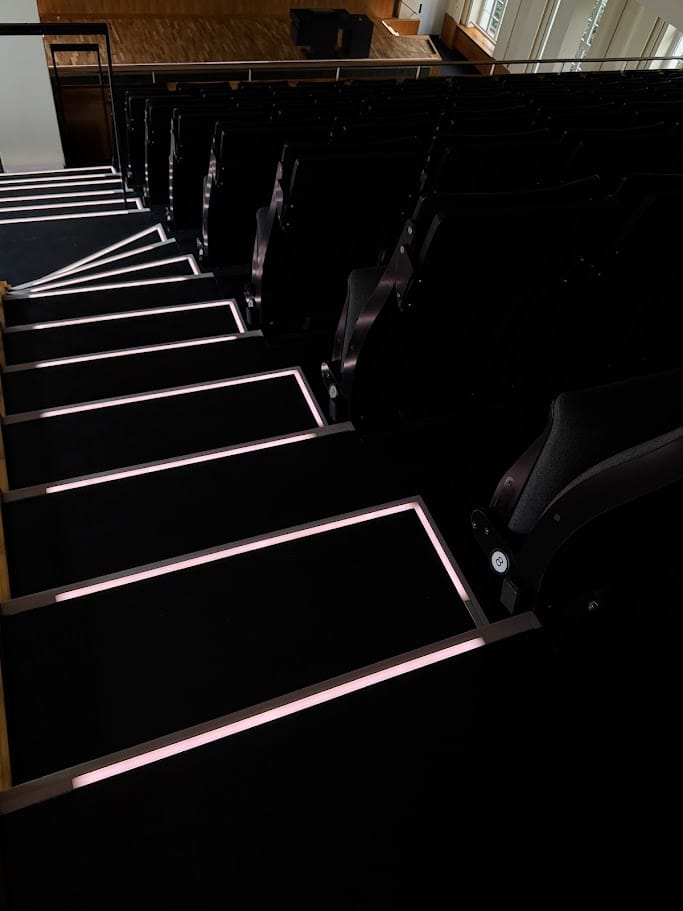

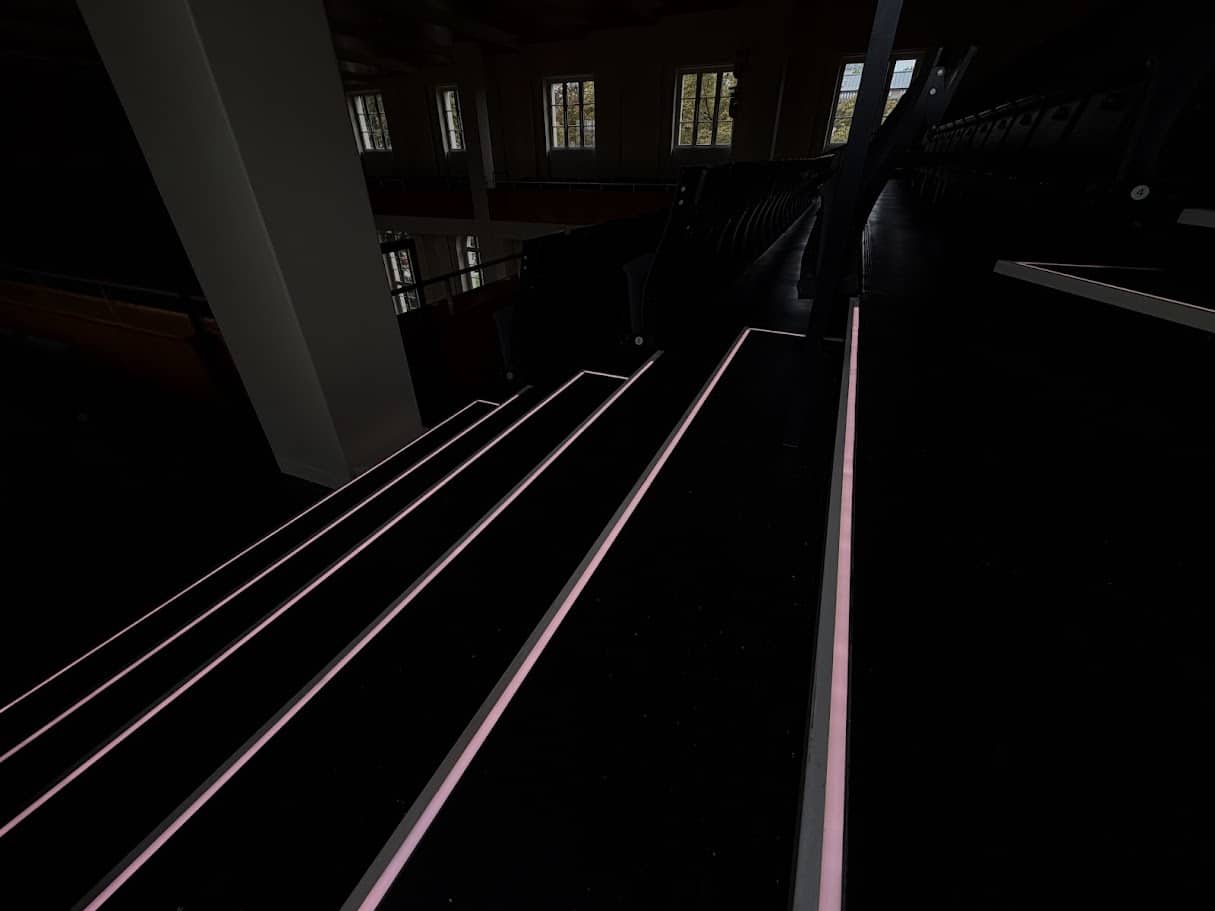

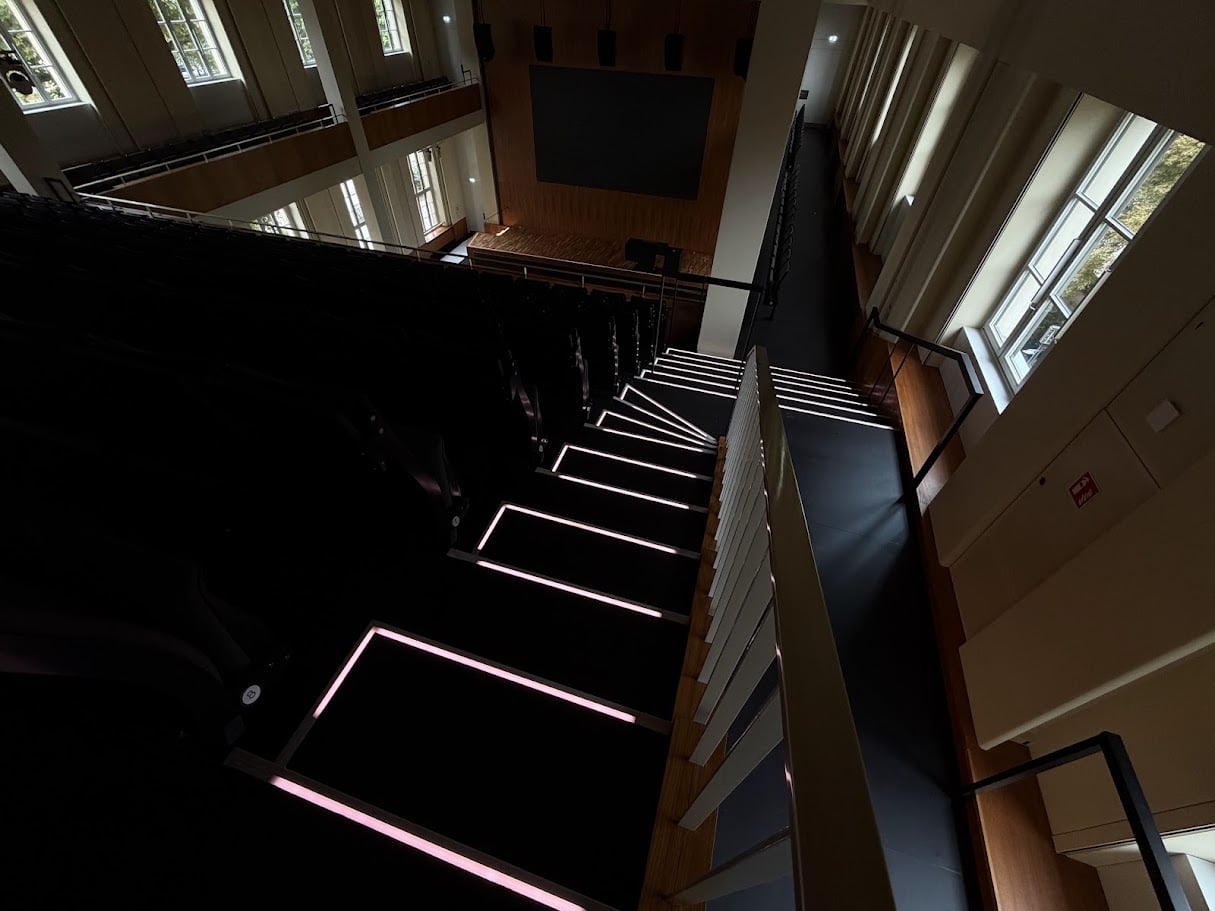

Im oberen Rang wurden 44 m LED-Einbauleuchten zweikreisig ausgeführt. Dadurch bleibt auch bei einem Ausfall eines Kreises weiterhin eine Orientierung im Stufenbereich erhalten.
Separat versorgt über eigene Vorschaltgruppen mit Netzteilen und DMX-Dimmern.
Die alternierende Stromkreisaufteilung erhöht die Betriebssicherheit im oberen Rang.
DMX-Steuerung und Einspeisung
Notstromvorsicherungs-Netzteile und nachgeschaltete DMX-Dimmer wurden projektbezogen eingesetzt.
Notstromvorsicherungs-Netzteile und nachgeschaltete DMX-Dimmer.
Die beiden Bühnen werden jeweils über separate Dimmerkreise betrieben. Dadurch lassen sich Bühnenkanten und Rangbereiche technisch sauber trennen und passend zur Nutzung steuern.
Die Anlage wurde so ausgelegt, dass Stufenbeleuchtung, Bühnenkantenbeleuchtung und Steuerung als zusammenhängendes System funktionieren.
- Notstromvorsicherungs-Netzteile zur Einspeisung
- nachgeschaltete DMX-Dimmer
- manuell oder per DMX steuerbar
- separate Dimmerkreise für beide Bühnen
- separate Vorschaltgruppen im oberen Rang
Bündige Integration ohne sichtbare Aufbauprofile.
Die POM-Einlegesstreifen mit 15 mm Breite und 12 mm Tiefe ermöglichen eine klare, robuste und bündige Lichtlinie. Die warmweiße LED-Beleuchtung mit 4,8 W/m wurde auf die Anforderungen des Hörsaals und der Bühnenbereiche abgestimmt.
Diese Lösung eignet sich besonders für hochwertige Hörsäle, Auditorien, Bühnenkanten und Stufenbereiche, bei denen eine dezente Einbauwirkung gefragt ist.
- bündiger Einbau in vorhandene Einfassungen
- warmweißes Lichtbild
- robuste Lichtlinie mit POM-Streifen
- projektbezogene Anpassung an Winkel und Gehrungen
- geeignet für Stufen und Bühnenkanten
Bündig, robust, projektbezogen

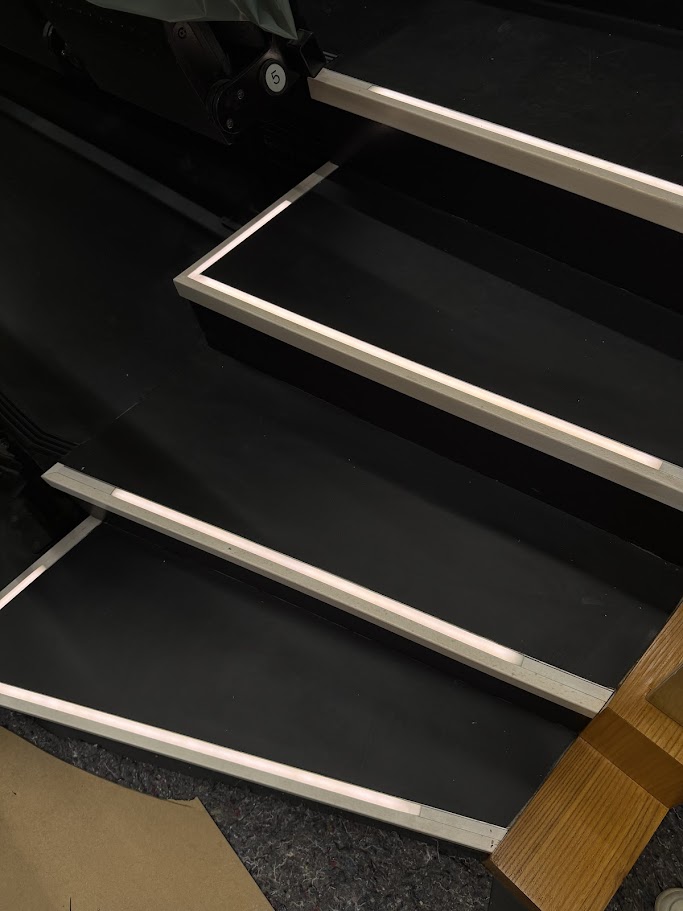

Die Einbauleuchte wurde passend zu Stufe, Einfassung und Lichtwirkung gefertigt.
Von der Hörsaalarchitektur zur abgestimmten Lichtlinie.
Bereiche erfassen
Bühnenkanten, Seitenaufgänge und oberer Rang wurden gemeinsam betrachtet.
Leuchten anpassen
POM-Einbauleuchten wurden passend zu Einfassungen, Winkeln und Gehrungen geplant.
Kreise aufteilen
Der obere Rang wurde zweikreisig ausgeführt, um die Ausfallsicherheit zu erhöhen.
Steuerung integrieren
DMX-Dimmer, Netzteile und manuelle Bedienung wurden projektbezogen umgesetzt.

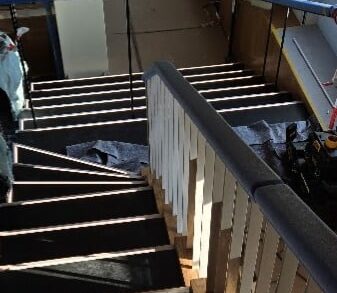

Bühnenkanten, Seitenaufgänge und Hörsaal-Stufen.
Orientierung ohne sichtbare Technik.
Die neue Anlage verbindet Bühnenkantenbeleuchtung, Stufenbeleuchtung und Steuerung zu einem abgestimmten System.
Die POM-Lichtlinien bleiben optisch zurückhaltend, markieren aber die relevanten Kanten und Stufenbereiche zuverlässig.
Technische Besonderheiten
- POM-Einbauleuchten mit 15 × 12 mm
- zwei Bühnen mit jeweils 15 m Bühnenkante
- 44 m oberer Rang
- zweikreisige Ausführung
- DMX-Dimmer und manuelle Steuerung
- Anpassung von Gehrungen und Winkeln vor Ort
Weitere Informationen zum Projekt und System.
LED-Einbauleuchten
Individuelle Lichtlinien für Stufen, Podeste, Parkett und Bühnenkanten.
BühneBühnenkantenbeleuchtung
Lichtlinien für Bühnen-, Podest- und Höhenkanten.
AnwendungStufenbeleuchtung Hörsaal
Lösungen für Hörsäle, Auditorien und Universitäten.
TechnikSteuerung & DMX
Netzteile, Dimmer, Stromkreise und Notbetrieb.
ReferenzenWeitere Projekte
Realisierte Anlagen in Hörsälen, Theatern, Kinos und Stadthallen.
ProjektanfrageÄhnliches Projekt anfragen
Technische Einschätzung für Neubau, Sanierung oder Nachrüstung.
Häufige Fragen zum Projekt Humboldt-Universität Berlin
Welche Leuchten wurden eingesetzt?
Eingesetzt wurden POM-Einbauleuchten mit warmweißer LED-Beleuchtung.
Wie lang waren die Bühnenkanten?
Es wurden zwei Bühnen mit jeweils 15 m Bühnenkante umgesetzt.
Wie wurde der obere Rang ausgeführt?
Im oberen Rang des Audimax wurden 44 m Stufenprofil beziehungsweise LED-Einbauleuchten zweikreisig ausgeführt.
Warum wurde die Anlage zweikreisig ausgeführt?
Die zweikreisige Ausführung erhöht die Ausfallsicherheit. Kreis 1 versorgt Stufen 1 und 3, Kreis 2 versorgt Stufen 2 und 4 fortlaufend.
Welche Steuerung wurde verwendet?
Die Anlage nutzt nachgeschaltete DMX-Dimmer und ist manuell oder per DMX steuerbar.
Wurde die Anlage vor Ort angepasst?
Ja. Gehrungen und Winkel wurden individuell vor Ort angepasst.
