Stufenbeleuchtung mit autarker Batterieanlage im Nationaltheater Mannheim.
Im Nationaltheater Mannheim wurde eine professionelle LED-Stufenbeleuchtung für den Theaterbetrieb mit rund 100 m Stufenprofil SL2, integrierten Sitzreihennummern und eigenständiger Batterieanlage umgesetzt.
Das System ist DMX-steuerbar, notstromfähig und besitzt eine hinterlegte Mindesthelligkeit. Bei Netzausfall oder DMX-Ausfall erhöht die Anlage automatisch die Helligkeit.
Technische Daten der Anlage.
Mindesthelligkeit hinterlegt
Ein vollständiges Abdimmen über das Lichtpult ist nicht möglich. Eine feste Mindesthelligkeit bleibt erhalten.
Automatischer Fallback
Bei Netzausfall oder DMX-Ausfall erhöht das System selbstständig die Helligkeit.
Batterieanlage integriert
Die Anlage besitzt eine eigenständige Batterieanlage mit Ladegerät für ca. 3–3,5 Stunden Notstrombetrieb.

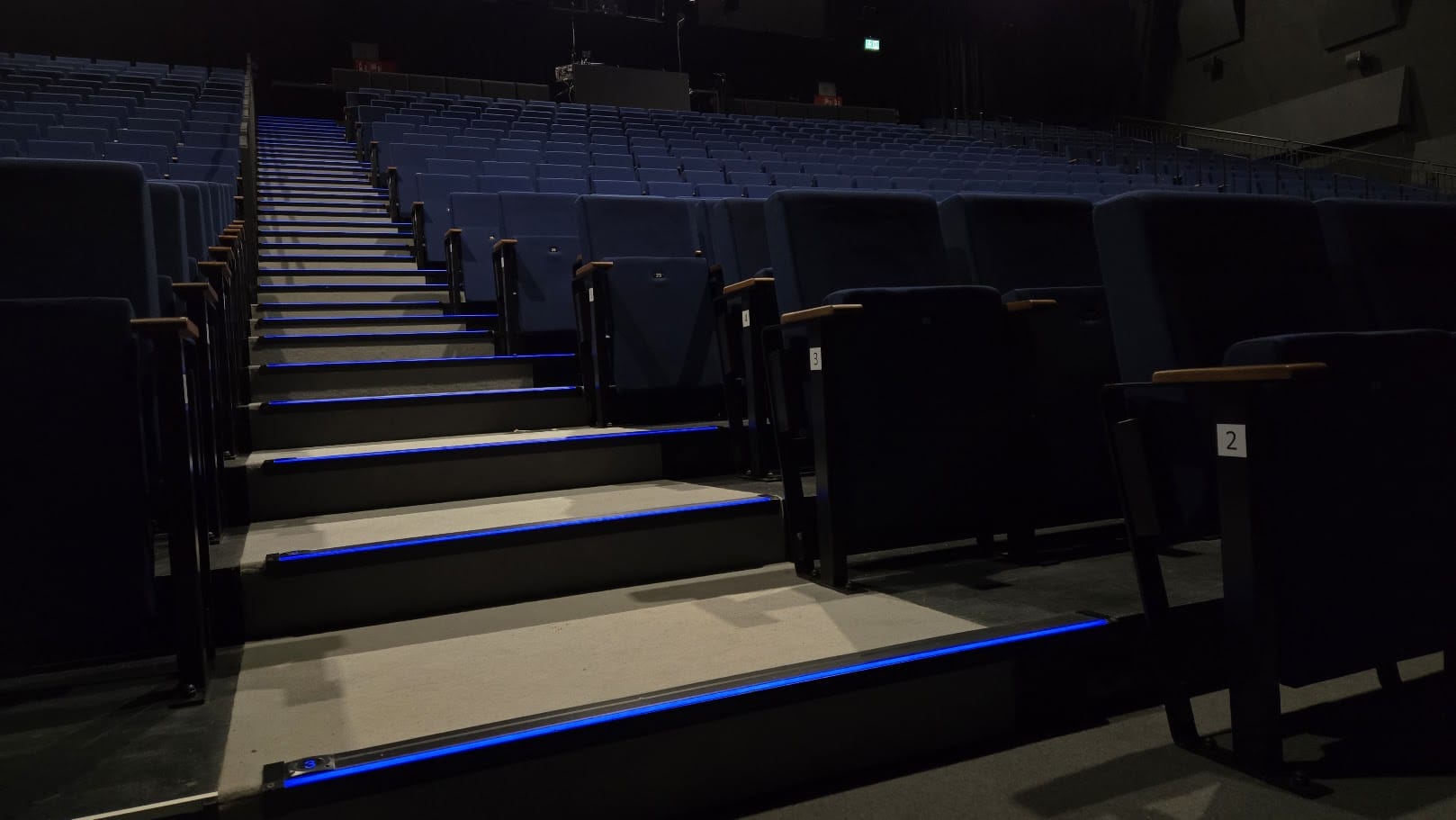

Stufenprofile und Sitzreihennummern im Theaterbetrieb.

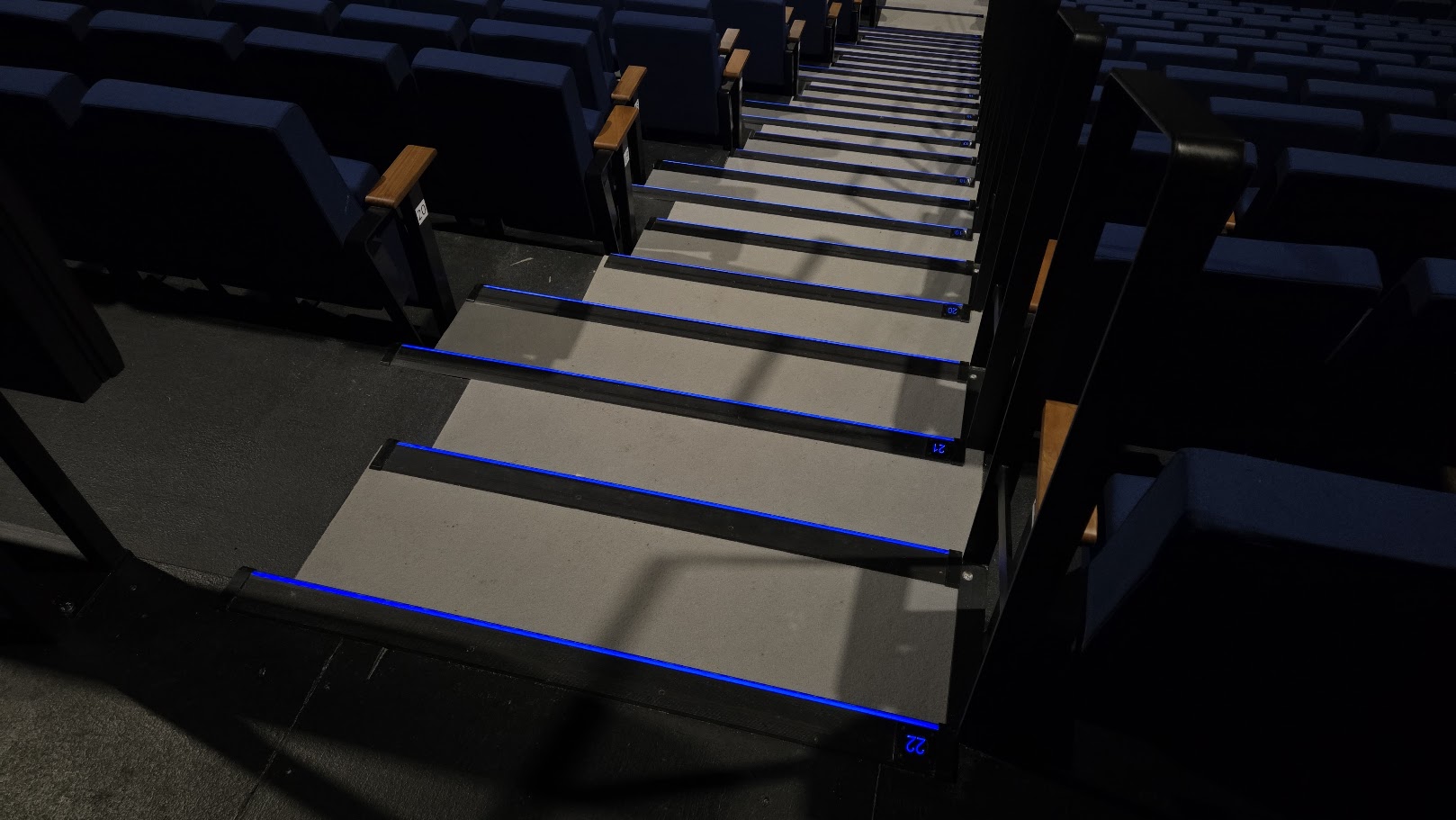

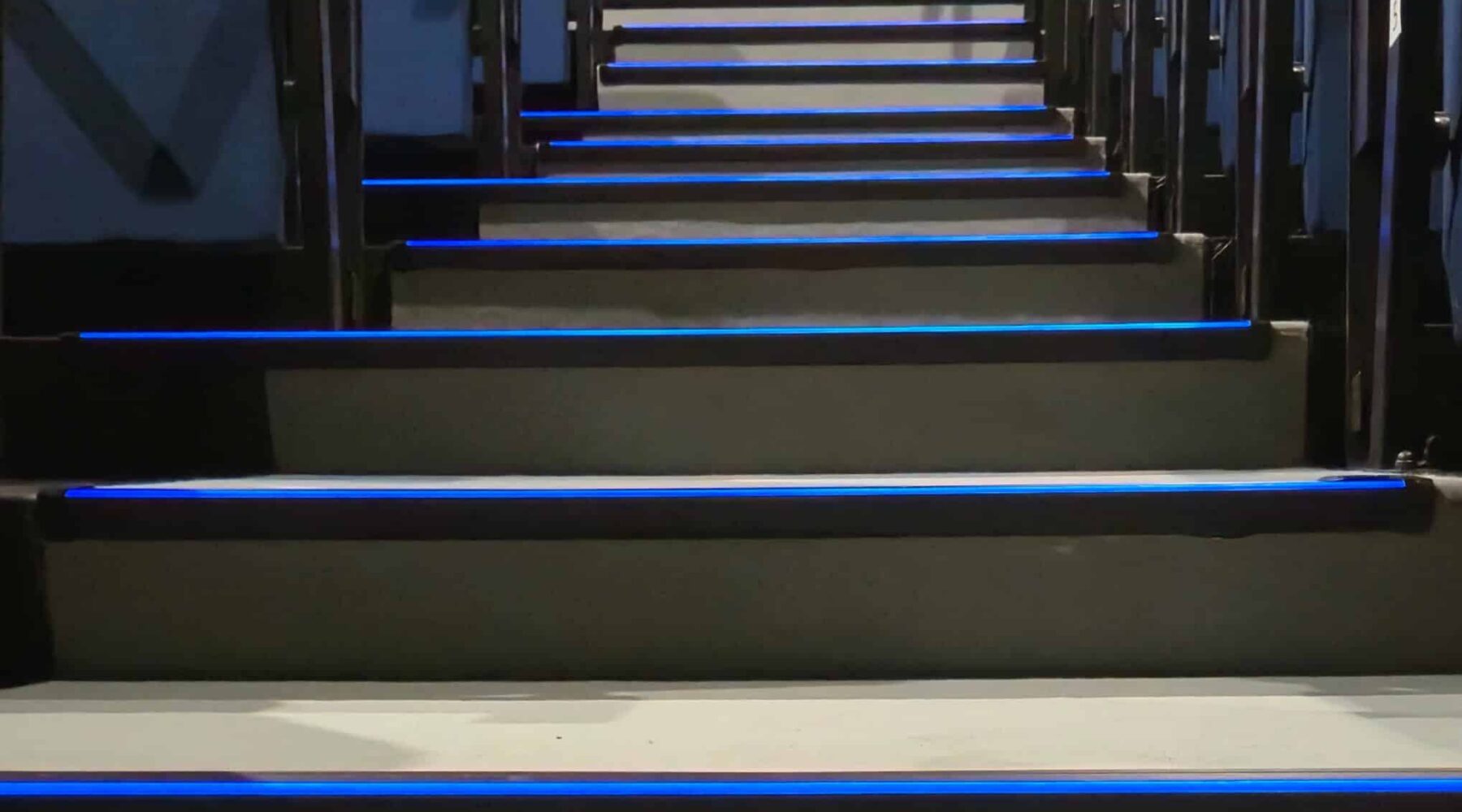

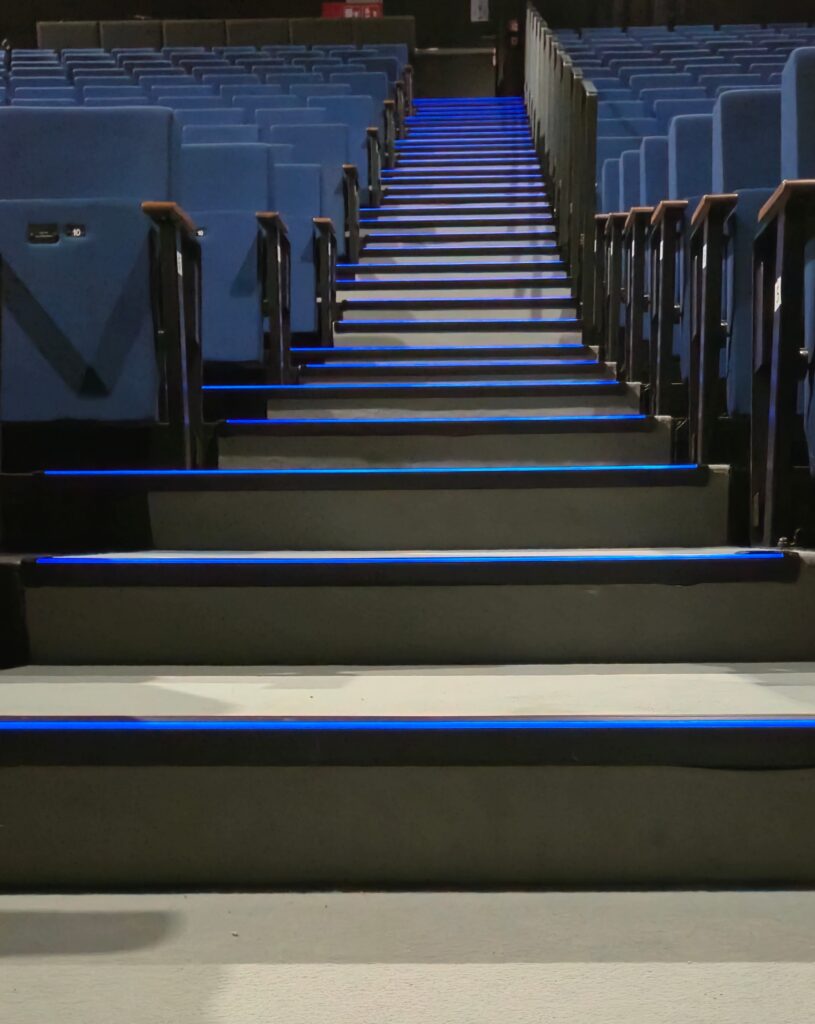

Verbaut wurde das LED-Stufenprofil SL2. Das Profil bietet neben der Trittkantenmarkierung eine zusätzliche Lichtwirkung zur Trittfläche und eignet sich besonders für dunkle Zuschauerbereiche.
Zusätzlich wurden integrierte Sitzreihennummern umgesetzt. Diese werden mit 0,2 Watt pro Stück betrieben und unterstützen die Orientierung im Zuschauerraum.
Warum SL2 sinnvoll war
- sichtbare Trittkante
- zusätzliche Trittflächenwirkung
- gute Orientierung im Zuschauerraum
- integrierbare Sitzreihennummern
- DMX-dimmbar mit Fallback-Logik

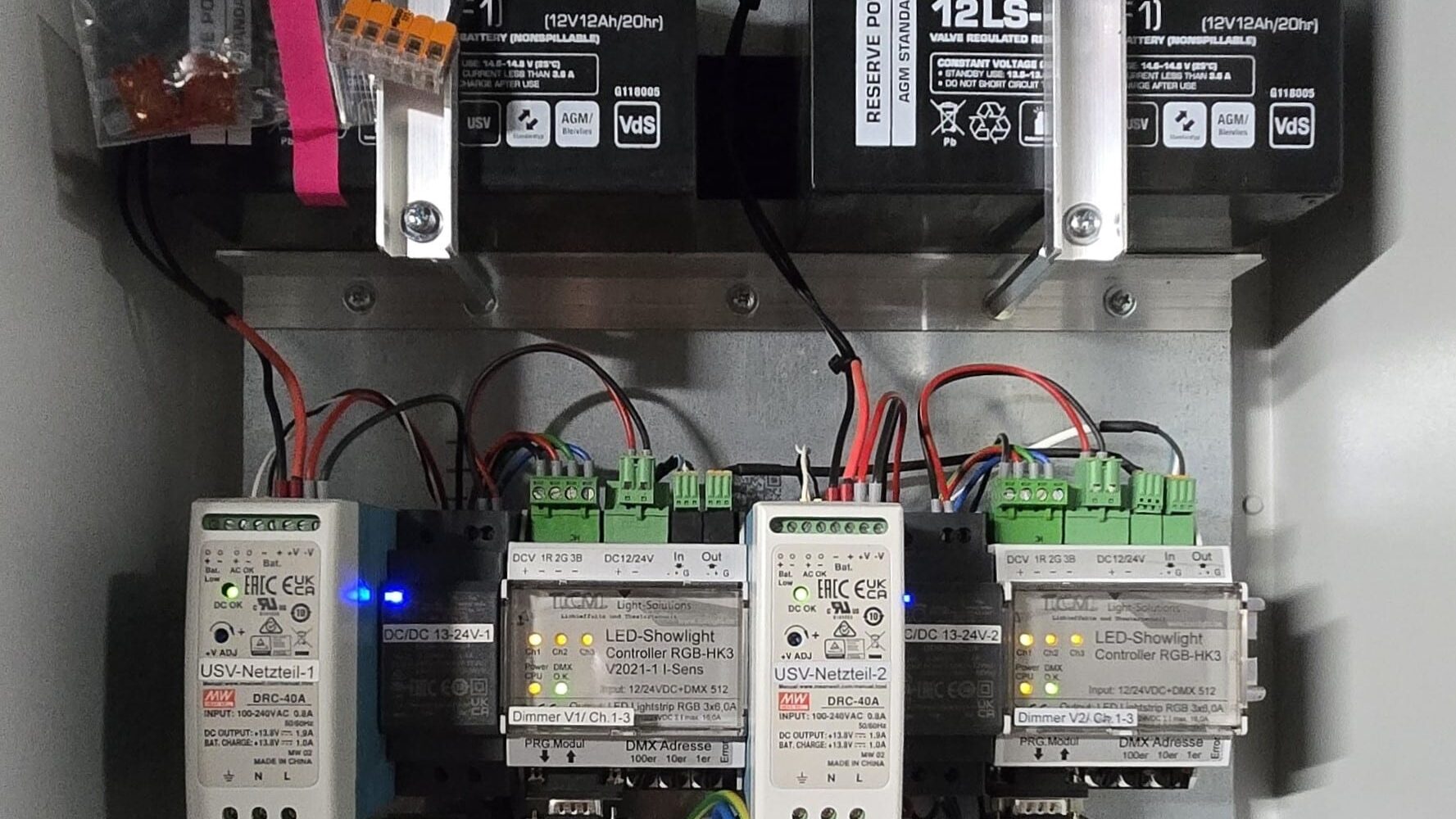

Notstromversorgung mit DMX-Dimmern im Schaltschrank.
Autarke Batterieanlage
Die Anlage wurde mit eigenständiger Batterieanlage und Ladegerät aufgebaut. Der Notstrombetrieb liegt bei ca. 3–3,5 Stunden.
Pro Stufenaufgang wurde ein Rittal-Schaltschrank eingesetzt. Die DMX-Dimmer, Netzteile, Ladegeräte und Batterien sind direkt im Schaltschrank integriert.
Die Dimmer lassen sich manuell einstellen oder zentral über DMX ansteuern. Gleichzeitig verhindert die hinterlegte Mindesthelligkeit ein vollständiges Abdimmen über das Lichtpult.
Mehr technische Hintergründe zu Dimmung, Notbetrieb, Stromkreisen und Fallback-Logik finden Sie auf der Seite Praxiswissen zur Stufenbeleuchtung.
Automatische Helligkeitserhöhung bei Netzausfall oder DMX-Ausfall.
Systemverhalten im Betrieb
- manuelle Einstellung am Dimmer möglich
- zentrale Ansteuerung über DMX möglich
- feste Mindesthelligkeit hinterlegt
- vollständiges Abdimmen über Lichtpult nicht möglich
- bei Netzausfall automatische maximale Helligkeit
- bei DMX-Ausfall automatische Helligkeitserhöhung
Gerade im Theaterbetrieb ist es entscheidend, dass Stufenbeleuchtung nicht vollständig von der Showsteuerung abhängig ist. Deshalb wurde eine Mindesthelligkeit hinterlegt.
Fällt während des Spielbetriebs das DMX-Signal aus, erhöht das System die Helligkeit selbstständig. Bei Netzausfall schaltet die Anlage automatisch auf maximale Helligkeit.
Die fachliche Abgrenzung zwischen Stufenbeleuchtung, Notbetrieb und Sicherheitsbeleuchtung ist projektbezogen wichtig. Mehr dazu finden Sie auf der Seite Unterschied Sicherheitsbeleuchtung und Stufenbeleuchtung.
Was an diesem Projekt fachlich besonders relevant ist.
Stufenprofil SL2
Dual-LED-Stufenprofil mit Trittkantenmarkierung und zusätzlicher Trittflächenbeleuchtung.
OrientierungSitzreihenanzeigen
Beleuchtete Reihenkennzeichnung für Theater, Kino und Auditorium.
SteuerungDMX-Lichtsteuerung
Einordnung der DMX-Steuerung für dimmbare Stufenbeleuchtung im Theaterbetrieb.
TechnikSteuerung & Notbetrieb
Netzteile, DMX-Dimmer, Schaltschränke und notstromfähige Systemauslegung.
PraxiswissenTechnische Planung
Praxiswissen zu Verkabelung, Dimmung, Montage und Ausfallverhalten.
AbgrenzungNotstromfähig ≠ automatisch Sicherheitsbeleuchtung
Fachliche Einordnung von Stufenbeleuchtung, Notbetrieb und Sicherheitsbeleuchtung.
Weitere Informationen zum Projekt und System.
Stufenbeleuchtung Theater
Lösungen für Zuschauerraum, Bühne, Seitenaufgänge und Theaterbetrieb.
Verwendetes ProfilStufenprofil SL2
Dual-LED-Stufenprofil mit zusätzlicher Trittflächenbeleuchtung.
TechnikSteuerung & Notbetrieb
Netzteile, DMX-Dimmer, Schaltschränke und Notstromlogik.
ReferenzenWeitere Projekte
Realisierte Projekte in Theatern, Kinos, Hörsälen und Stadthallen.
LeitfadenLeitfaden
Grundlagen, Anwendungen und typische Fehler verständlich erklärt.
ProjektanfrageÄhnliches Projekt anfragen
Technische Einschätzung für Neubau, Sanierung oder Nachrüstung.
Sie benötigen Stufenbeleuchtung mit Notstrom- und Fallback-Logik?
Wir unterstützen bei Auswahl, Steuerung, DMX-Anbindung, Mindesthelligkeit und notstromfähiger Systemauslegung für Theater und Versammlungsstätten.
Häufige Fragen zum Projekt Nationaltheater Mannheim
Welches Profil wurde eingesetzt?
Im Nationaltheater Mannheim wurde rund 100 m LED-Stufenprofil SL2 eingesetzt.
Wie lange funktioniert die Anlage im Notstrombetrieb?
Der Notstrombetrieb liegt bei ca. 3 bis 3,5 Stunden.
Was passiert bei Netzausfall?
Bei Netzausfall schaltet das System automatisch auf maximale Helligkeit.
Was passiert bei DMX-Ausfall?
Fällt während des Spielbetriebs das DMX-Signal aus, erhöht das System die Helligkeit selbstständig.
Kann die Beleuchtung vollständig über das Lichtpult abgedimmt werden?
Nein. Eine feste Mindesthelligkeit ist hinterlegt, ein vollständiges Abdimmen über das Lichtpult ist nicht möglich.
Wurden Sitzreihennummern integriert?
Ja. Integrierte Sitzreihennummern wurden umgesetzt. Die Leistungsaufnahme liegt bei 0,2 Watt pro Stück.
