Projekt · Planken Lichtspiele Mannheim
290 Meter LED-Stufenprofil SL1 für sieben Kinosäle der Planken Lichtspiele Mannheim.
Für den Ausbau der Planken Lichtspiele Mannheim plante, fertigte und montierte Bissinger Lights die komplette LED-Stufenbeleuchtung in insgesamt sieben Kinosälen.
Zum System gehören rund 290 Meter LED-Stufenprofil SL1 , 125 beleuchtete Sitzreihenanzeigen sowie eine eigene Steuerung mit zwei Netzteilen und DMX-Dimmern je Kinosaal. Die warmweißen Lichtlinien arbeiten mit 24 Volt DC und lediglich 1 Watt pro Meter.
Projektumfang
Technische Daten der Anlage.
Stufenprofile, Reihenkennzeichnung und Steuerung wurden nicht als getrennte Einzelprodukte, sondern als zusammenhängendes System für die sieben Kinosäle geplant.
Planung
Die Planunterlagen waren der Ausgangspunkt – nicht das endgültige Fertigmaß.
Der zuständige Fachplaner wurde durch eine Empfehlung des Architekten auf Bissinger Lights aufmerksam. Für die erste Angebots- und Projektplanung erhielten wir die vorhandenen Pläne der sieben Kinosäle.

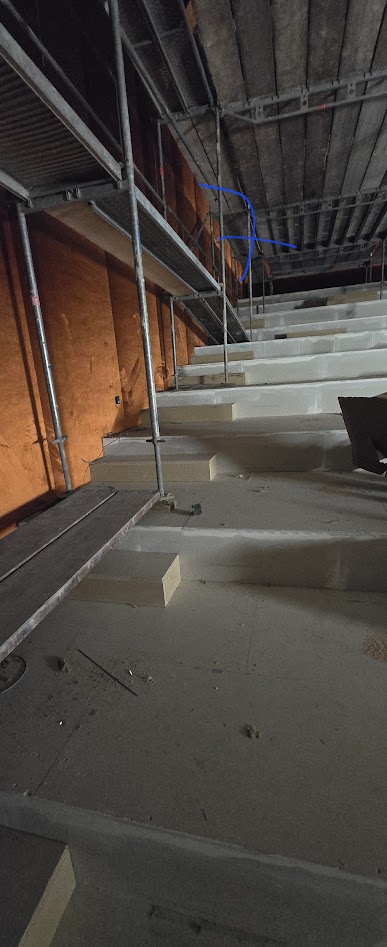

Bei einem umfangreichen Kinoausbau können sich einzelne Maße während der Bauphase jedoch noch verändern. Insbesondere die endgültige Bestuhlung und der tatsächliche Ausbauzustand können Einfluss auf die benötigten Profillängen haben.

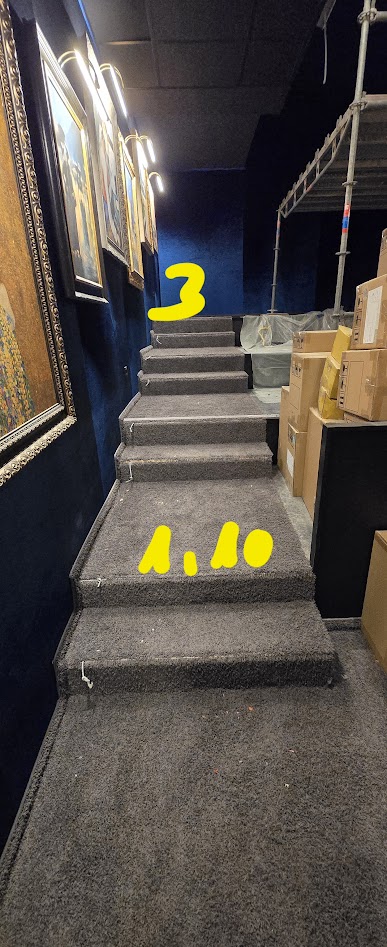

Deshalb wurden die Maße aus den Planunterlagen nicht ungeprüft für die Fertigung übernommen. Sobald der bauliche Stand dies zuließ, nahmen wir die maßgeblichen Istmaße direkt vor Ort in Mannheim auf.
Aufmaß & Fertigung
Jedes Profil wurde vermessen, gefertigt und eindeutig zugeordnet.

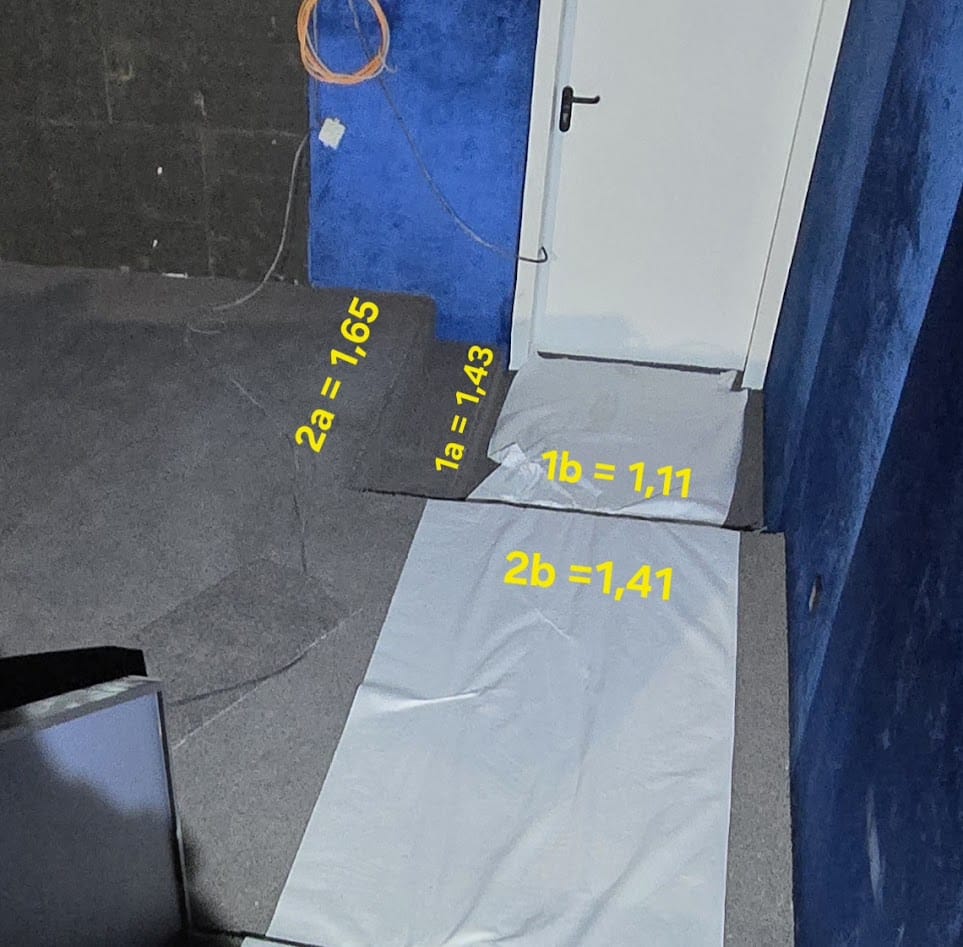

Für die sieben Kinosäle wurden die einzelnen Stufenaufgänge und die benötigten Profillängen dokumentiert. Aus dem Aufmaß entstand eine detaillierte Schnittliste mit eindeutiger Zuordnung jedes Profils.
Bei rund 290 Metern Profil reicht es nicht, nur eine Gesamtmenge zu fertigen. Auf der Baustelle muss eindeutig erkennbar sein, welches Profil zu welchem Saal und zu welcher Einbauposition gehört.
- exakte Profillängen auf Grundlage der Istmaße
- eindeutige Zuordnung nach Kinosaal und Einbauposition
- strukturierte Vorbereitung der Profilfertigung
- nachvollziehbare Zusammenstellung für die Montage
- Anpassung an die tatsächlich ausgeführte Stufengeometrie
Verkabelung & Steuerung
Die elektrische Vorbereitung wurde direkt mit dem ausführenden Elektriker abgestimmt.

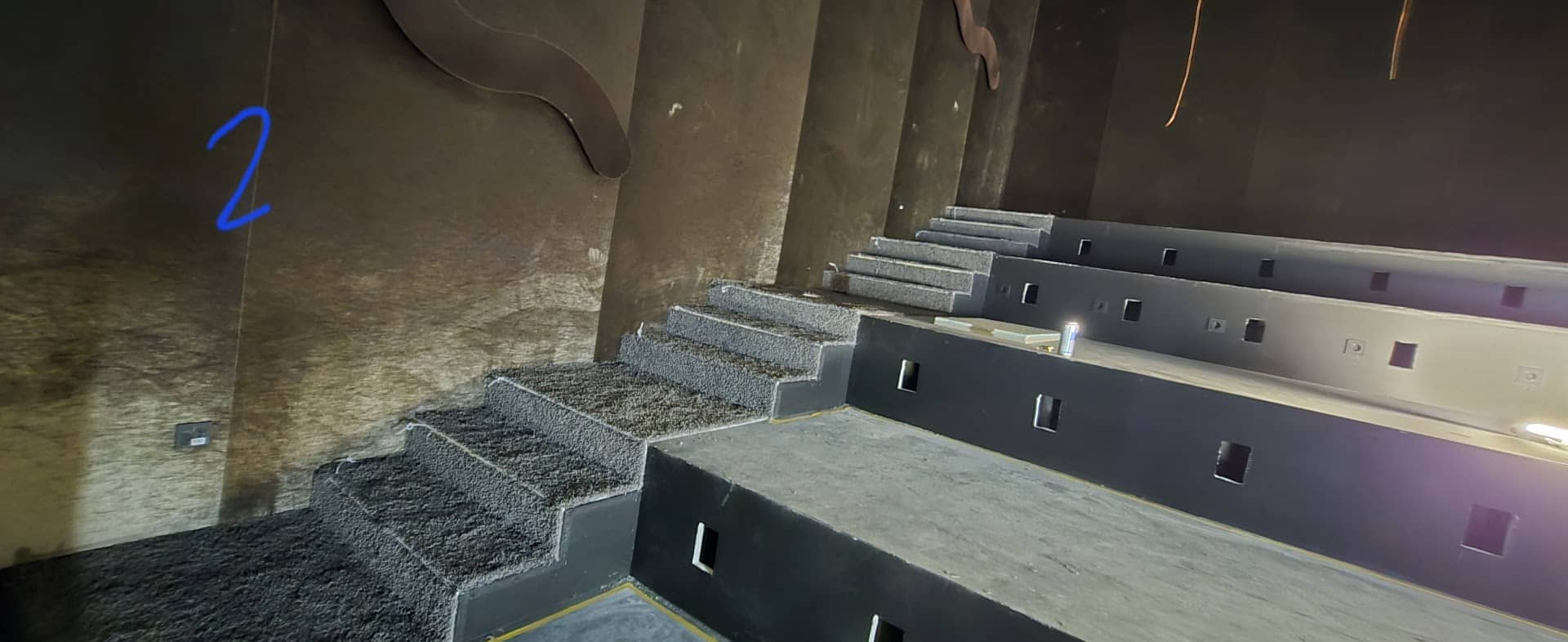

Parallel zu Aufmaß und Fertigung setzten wir uns mit dem ausführenden Elektrounternehmen in Verbindung. Gemeinsam wurden die Verkabelung und die Schnittstellen zwischen Elektroinstallation und Stufenbeleuchtung geklärt.
Diese Abstimmung stellte sicher, dass die Anschlussleitungen später dort zur Verfügung standen, wo sie für die projektspezifisch gefertigten Profile benötigt wurden.
Jeder Kinosaal erhielt eine eigene Steuerungseinheit mit zwei 24-Volt-Netzteilen und DMX-Dimmern. Die technische Zuordnung blieb dadurch je Saal klar und übersichtlich.
- eigene Steuerungseinheit für jeden Kinosaal
- zwei 24-Volt-Netzteile je Saal
- dimmbare Ansteuerung über DMX
- direkte Abstimmung mit dem Elektrofachbetrieb
- saalbezogene Zuordnung der angeschlossenen Lichtlinien
Montage im laufenden Ausbau
Montiert wurde, sobald der jeweilige Kinosaal tatsächlich freigegeben war.

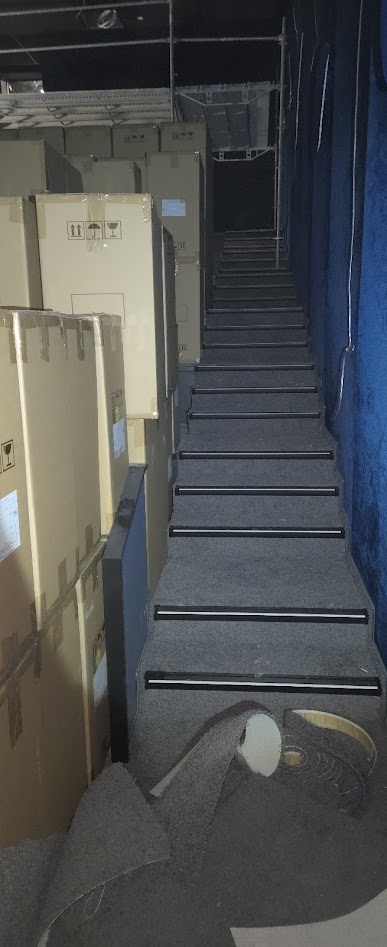

Nach Abschluss der Teppicharbeiten konnte mit der Montage der LED-Stufenprofile begonnen werden. Durch mehrfach angepasste Bauzeiten war es jedoch nicht möglich, alle sieben Säle in einem zusammenhängenden Einsatz auszustatten.
Statt an einem starren Montageplan festzuhalten, passten wir unsere Einsätze an den tatsächlichen Baufortschritt an. Sobald ein Saal oder ein Stufenbereich zugänglich war, wurde die dort vorgesehene Stufenbeleuchtung montiert.
Die Einsätze fanden abhängig vom verfügbaren Zeitfenster teilweise während der regulären Arbeitszeit, teilweise abends und teilweise samstags statt.
Nicht ein starrer Montagekalender, sondern der reale Baufortschritt bestimmte unsere Einsätze.
Vom Plan zur fertigen Anlage
Vier Schritte für 290 Meter projektspezifische Stufenbeleuchtung.
Planunterlagen prüfen
Die Pläne des Fachplaners bildeten die Grundlage für Angebot, Mengenermittlung und technische Vorplanung.
Istmaße aufnehmen
Die für die Fertigung maßgeblichen Stufenlängen wurden direkt in den Planken Lichtspielen erfasst.
Schnittliste erstellen
Jedes Profil wurde seinem Kinosaal und seiner Einbauposition eindeutig zugeordnet.
Saalweise montieren
Die Montage erfolgte Zug um Zug entsprechend den tatsächlich verfügbaren Zeitfenstern.
Eingesetztes System
SL1, Sitzreihenanzeigen und DMX-Steuerung als zusammenhängende Lösung.
Das sichtbare Licht an der Stufenkante ist nur ein Teil der Anlage. Profil, Reihenkennzeichnung, Stromversorgung, Dimmung und Montage müssen gemeinsam funktionieren.

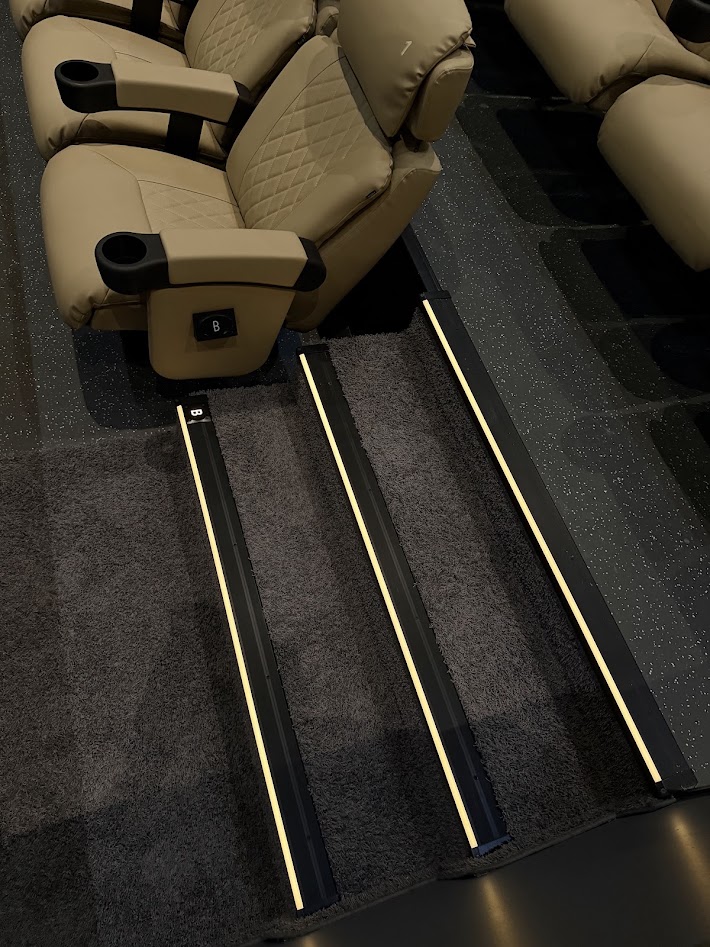

LED-Stufenprofil SL1
Das SL1 erzeugt eine klare, durchgehende Lichtlinie direkt an der vorderen Trittkante und eignet sich besonders für Zuschauerbereiche mit reduzierter Allgemeinbeleuchtung.
- ca. 290 Meter Gesamtumfang
- warmweiße Lichtausführung
- 24 V DC
- 1 Watt pro Meter
125 Sitzreihenanzeigen
Die beleuchteten Reihenanzeigen ergänzen die Stufenprofile und unterstützen Besucher bei der eindeutigen Orientierung innerhalb der sieben Kinosäle.
- 125 beleuchtete Anzeigen
- passend zur Stufenbeleuchtung
- für reduzierte Saalhelligkeit
- Teil der gesamten Besucherführung
Separate Technik je Saal
Jeder Kinosaal erhielt eine eigene Steuerung mit zwei Netzteilen und DMX-Dimmern. Dadurch blieben Versorgung, Dimmung und Zuordnung saalbezogen strukturiert.
- zwei Netzteile je Kinosaal
- DMX-Dimmer
- 24-Volt-Stromversorgung
- projektbezogener Aufbau

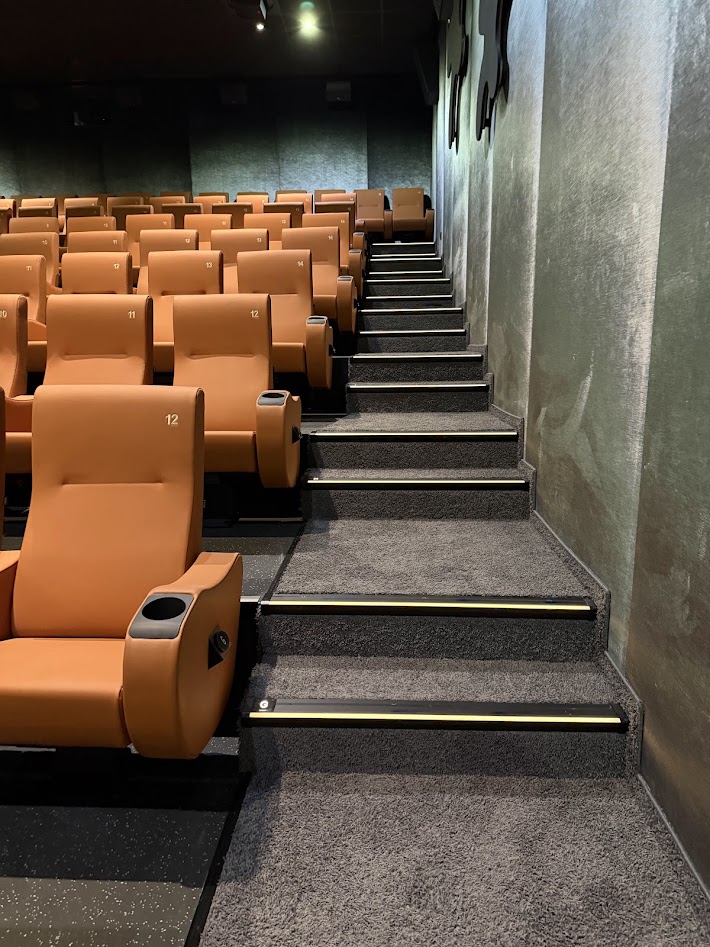

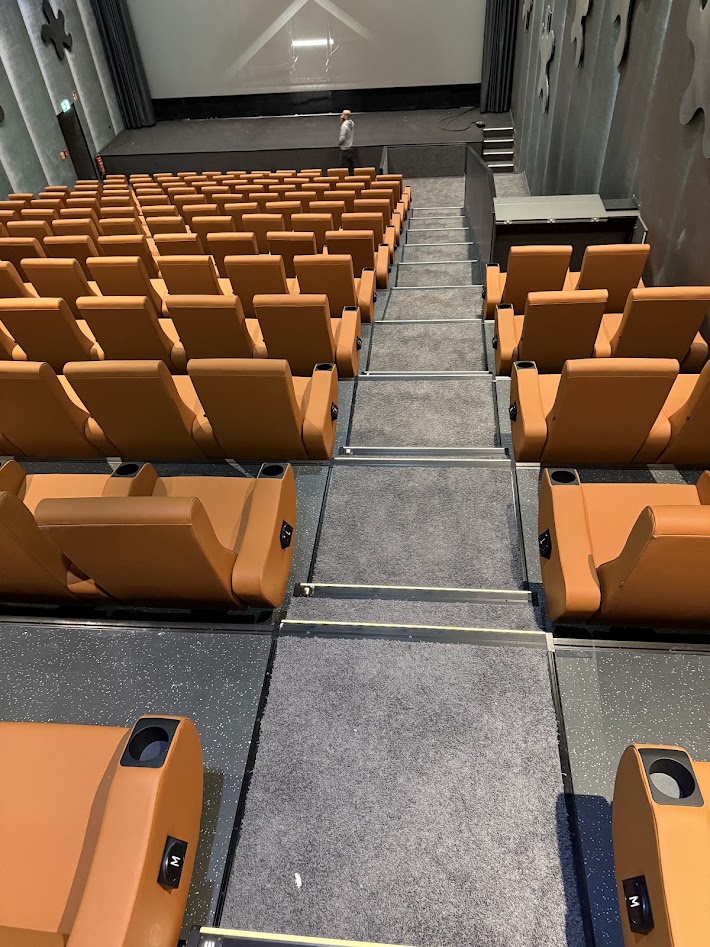

Fertige Anlage
Sichtbare Stufen, ohne den Kinosaal unnötig aufzuhellen.

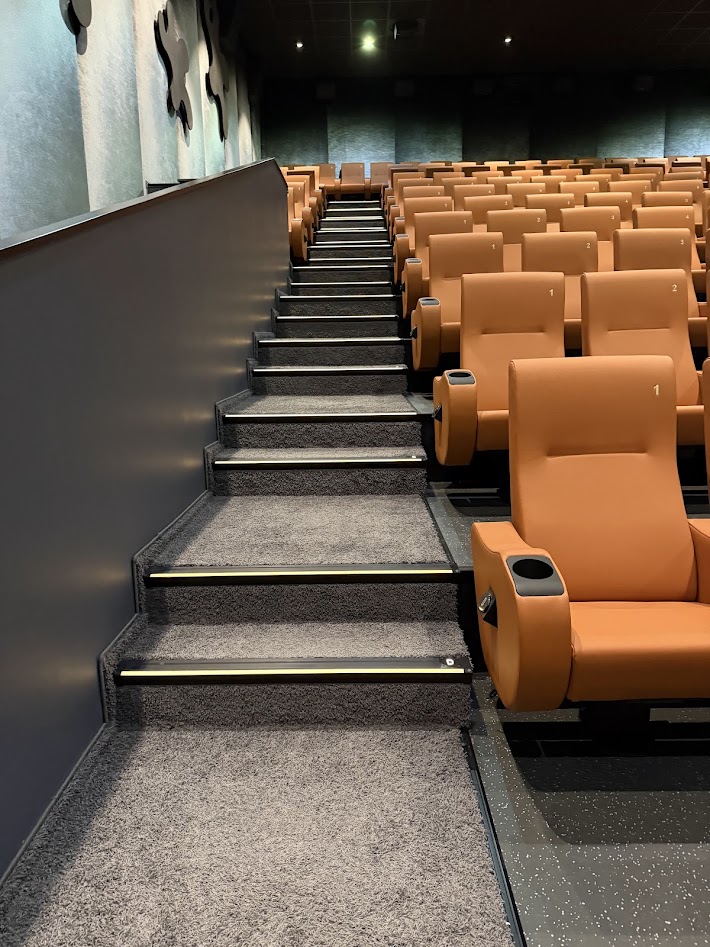

Die warmweißen Lichtlinien markieren die Stufenkanten gleichmäßig und bleiben auch bei stark reduzierter Saalbeleuchtung gut erkennbar. Gleichzeitig fügt sich die Beleuchtung zurückhaltend in die unterschiedlichen Gestaltungen der sieben Kinosäle ein.
Ergebnis
Sieben Kinosäle als technisch abgestimmtes Gesamtsystem.
Für die Planken Lichtspiele Mannheim wurden rund 290 Meter individuell gefertigtes LED-Stufenprofil SL1, 125 beleuchtete Sitzreihenanzeigen und sieben saalbezogene Steuerungslösungen umgesetzt.
Entscheidend war nicht allein die gelieferte Profilmenge. Erst das Zusammenspiel aus Planprüfung, Aufmaß, eindeutiger Schnittliste, Elektrokoordination und flexibler Montage machte eine verlässliche Umsetzung im laufenden Bauablauf möglich.
Durch die baufortschrittsabhängigen Einsätze konnten die einzelnen Säle Zug um Zug ausgestattet werden, ohne andere Gewerke unnötig einzuschränken oder den Fertigstellungstermin durch die Stufenbeleuchtung zu gefährden.
Technische Themen dieses Projekts
Weitere Informationen zu Profil, Anwendung, Steuerung und Planung.
Stufenbeleuchtung für Kinos
Systeme für Stufenkanten, Sitzreihen, Lichtwirkung, Dimmung und Besucherführung.
LED-Stufenprofil SL1
Aufbauprofil mit direkter Lichtlinie an der vorderen Trittkante.
Sitzreihenanzeigen
Beleuchtete Reihenkennzeichnung für Kino, Theater und Auditorium.
Steuerung und Netzteile
DMX, DALI, Netzteile, Dimmer, Stromkreise und projektbezogene Steuerungseinheiten.
Aufmaß Stufenbeleuchtung
Stufenlängen, Einbaupositionen und Projektdaten strukturiert erfassen.
Weitere Projekte
Realisierte Stufenbeleuchtung in Kino, Theater, Hörsaal, Stadthalle und Tribüne.
Projektplanung
Sie planen Stufenbeleuchtung für einen oder mehrere Kinosäle?
Senden Sie uns Pläne, Fotos oder eine kurze Projektbeschreibung. Wir prüfen Stufenprofile, Sitzreihenanzeigen, Aufmaß, Verkabelung, Netzteile, Steuerung und Montage als zusammenhängendes System.
FAQ
Häufige Fragen zum Projekt Planken Lichtspiele Mannheim.
Wie viel LED-Stufenprofil wurde in den Planken Lichtspielen Mannheim eingebaut?
In den sieben Kinosälen wurden insgesamt rund 290 Meter LED-Stufenprofil SL1 eingesetzt.
Welche Lichtfarbe und Betriebsspannung wurden verwendet?
Die Stufenprofile wurden mit warmweißem Licht und einer Betriebsspannung von 24 Volt DC ausgeführt. Die Leistungsaufnahme beträgt 1 Watt pro Meter.
Warum wurden die Stufen trotz vorhandener Pläne vor Ort vermessen?
Während einer Bauphase können sich einzelne Maße und Einbausituationen gegenüber dem ursprünglichen Planungsstand verändern. Deshalb wurden die für die Profilfertigung maßgeblichen Istmaße direkt vor Ort aufgenommen.
Wie wurde die Stufenbeleuchtung gesteuert?
Jeder Kinosaal erhielt eine eigene Steuerungseinheit mit zwei 24-Volt-Netzteilen und DMX-Dimmern.
Wie viele Sitzreihenanzeigen wurden eingesetzt?
Das Projekt umfasste insgesamt 125 beleuchtete Sitzreihenanzeigen als Ergänzung zur Stufenbeleuchtung.
Wurde die gesamte Anlage in einem Montageeinsatz installiert?
Nein. Wegen des mehrfach angepassten Bauzeitenplans wurden die sieben Kinosäle Zug um Zug ausgestattet. Die Montage erfolgte jeweils dann, wenn ein Saal tatsächlich zugänglich und für die Arbeiten freigegeben war.
Wie wurde verhindert, dass die Montage andere Gewerke behindert?
Die Einsätze wurden flexibel an den tatsächlichen Baufortschritt angepasst. Dafür wurde teilweise während der regulären Arbeitszeit, teilweise abends und teilweise samstags montiert.
Welche Leistungen übernahm Bissinger Lights?
Zum Leistungsumfang gehörten die Prüfung der Planunterlagen, das Aufmaß vor Ort, die Erstellung der Schnitt- und Zuordnungsliste, die Abstimmung mit dem Elektriker, die projektspezifische Fertigung und die Montage der Stufenbeleuchtung.
