Steckbare Stufenbeleuchtung für eine saisonale Outdoor-Tribüne.
185 vergossene SL2-Profile, ein wiederverwendbarer Kabelbaum, DMX und Flightcases – entwickelt für eine Zuschauertribüne, die jedes Jahr aufgebaut, bespielt, demontiert und eingelagert wird.
Die Beleuchtung darf nach der Spielzeit nicht zur Baustelle werden.
Die Zuschauertribüne der Nibelungen-Festspiele ist keine dauerhafte Installation. Sie wird saisonal errichtet, nach der Spielzeit wieder demontiert, transportiert und eingelagert. Genau deshalb musste auch die Stufenbeleuchtung von Anfang an als wiederkehrend montierbares System gedacht werden.
Die technische Aufgabe war damit größer als die Auswahl eines Outdoor-Profils: Viele einzelne Leuchten mussten eindeutig anschließbar sein, die Verkabelung durfte nicht jedes Jahr neu erfunden werden und Profile, Stecker und Zubehör mussten den Transport zwischen den Spielzeiten überstehen.
Das System muss nicht einmal funktionieren – sondern jedes Jahr wieder.
Für eine saisonale Tribüne ist die Nutzungslogik genauso wichtig wie die elektrische Auslegung. Der gesamte Lebenszyklus zwischen Aufbau und Einlagerung wurde deshalb Teil des Systemkonzepts.
Vergossen – aber trotzdem als demontierbare Baugruppe gedacht.
Die LED-Bänder wurden direkt im SL2-Profil mit einem speziellen Harz vergossen. Der Verguss schützt die Elektronik gegen Feuchtigkeit und bereitet die Profile auf den wiederkehrenden Außeneinsatz vor.
Entscheidend ist die Systemgrenze: Nicht eine fest im Baukörper vergossene Anlage muss geöffnet werden. Das komplette Profil bleibt eine abnehmbare, steckbare Einheit. Feuchtigkeitsschutz und wiederkehrende Montage werden dadurch miteinander kombiniert.
Der wiederverwendbare Kabelbaum ist genauso wichtig wie die 185 Profile.
Unter der Tribüne wird ein eigener Kabelbaum geführt. Beim saisonalen Aufbau werden die einzelnen Profile daran angeschlossen; die Versorgung erfolgt über vorbereitete Netzteilkisten. Dadurch muss die Grundstruktur der Verkabelung nicht bei jeder Spielzeit neu aufgebaut oder neu interpretiert werden.
Zwei Profillängen – als eindeutig handhabbares Gesamtsystem.
Die Tribüne wurde mit insgesamt 185 SL2-Profilen ausgestattet. Die Stückzahlen und Längen wurden so vorbereitet, dass sie im wiederkehrenden Aufbau eindeutig zugeordnet und angeschlossen werden können.
Nach der letzten Vorstellung beginnt der nächste Teil des Systems.
Steckverbinder und lange Profile sind beim Transport mechanisch empfindlich. Deshalb wurden die Flightcases an die Stufenbeleuchtung angepasst, damit Profile, Kabel und Zubehör zwischen den Spielzeiten geschützt bleiben.
Für ein wiederkehrend aufgebautes System ist diese Phase kein logistisches Nebenthema. Wenn beim Transport Stecker beschädigt, Profilgruppen vermischt oder Zubehör verloren wird, entsteht die Störung erst beim nächsten Aufbau.

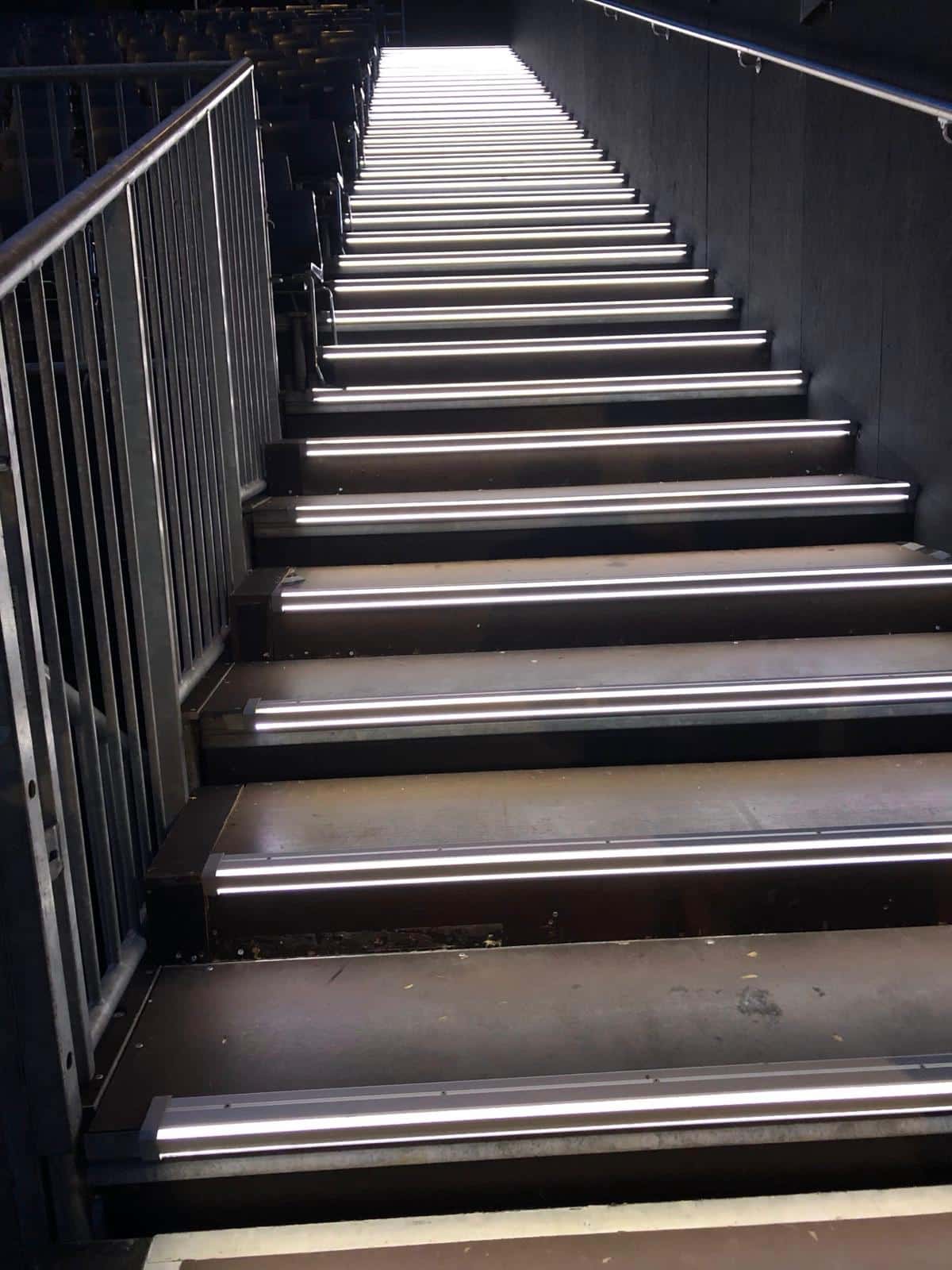

Von der installierten Tribüne bis zur steckbaren Transportlösung.
Eine Outdoor-Stufenbeleuchtung, die auf Wiederaufbau ausgelegt ist.
Die Anlage verbindet vergossene LED-Technik mit steckbaren Profilen, wiederverwendbarem Kabelbaum, vorbereiteter Versorgung, DMX-Dimmung und einem eigenen Transportkonzept. Das technische Team vor Ort kann das System dadurch saisonal montieren und nach der Spielzeit wieder einlagern.
Häufige Fragen zur Stufenbeleuchtung der Nibelungen-Festspiele
Wie viele Stufenprofile wurden eingesetzt?
Insgesamt wurden 185 SL2-Profile eingesetzt: 165 Stück mit 1,80 m Länge und 20 Stück mit 1,20 m Länge.
Warum wurde die LED-Technik vergossen?
Die LED-Bänder wurden für den Außeneinsatz direkt im Profil mit einem speziellen Harz vergossen, um die Elektronik gegen Feuchtigkeit zu schützen.
Wie wird die Anlage jedes Jahr wieder angeschlossen?
Jedes Profil besitzt eine vorkonfektionierte 1 m lange Anschlussleitung mit Stecker. Unter der Tribüne wird ein wiederverwendbarer Kabelbaum geführt, an den die Profile beim Aufbau angeschlossen werden.
Wie wird die Stufenbeleuchtung gesteuert?
Die Anlage ist DMX-dimmbar und kann dadurch in die professionelle Lichtsteuerung der Veranstaltung integriert werden.
Wer montiert und demontiert die Anlage?
Die Lösung wurde so vorbereitet, dass das technische Team vor Ort die Profile saisonal montieren, anschließen, demontieren und einlagern kann.
Wie werden die Profile zwischen den Spielzeiten geschützt?
Für Transport und Lagerung wurden angepasste Flightcases vorgesehen, in denen Profile, Stecker und Zubehör geschützt untergebracht werden können.
