Stufenbeleuchtung Stadthalle Lohr am Main – Umrüstung auf LED-Technik
Im oberen Rang der Stadthalle Lohr am Main war bereits eine Stufenbeleuchtung installiert. Die Anlage bestand aus Aluminiumprofilen mit integrierten elektrolumineszenten Leuchtschnüren.
Bereits nach relativ kurzer Betriebszeit traten jedoch wiederholt Störungen auf. Nach etwa 9 bis 12 Monaten kam es zu Ausfällen einzelner Beleuchtungsabschnitte, wodurch die Orientierung im Zuschauerbereich zunehmend beeinträchtigt wurde.
Wir wurden beauftragt, die bestehende Anlage zu analysieren und eine dauerhaft funktionierende Lösung zu entwickeln.
Projektdaten
Projekt: Stadthalle Lohr am Main
Bereich: oberer Rang
Stufenanzahl: 42 Stufen
Stufenbreite: 120 cm
Profil: POM Einbauleuchte
Profil-Länge: 100 cm
LED: 4,8 W/m – 180 LED/m, 24VDC
Lichtfarbe:3000 Kelvin (warmweiß)
Steuerung: DMX Dimmer
Notstrom: notstromfähige Steuerung
Analyse der bestehenden Anlage
Die vorhandene Beleuchtung war in Aluminiumprofilen in den Treppenstufen integriert. Als Lichtquelle kamen elektrolumineszente Leuchtschnüre zum Einsatz.
Bereits nach kurzer Zeit zeigten sich typische Probleme dieser Technik:
• Ausfälle einzelner Beleuchtungsabschnitte
• wiederkehrende Störungen durch Kurzschluss der Leuchtschnüre
• hoher Wartungsaufwand

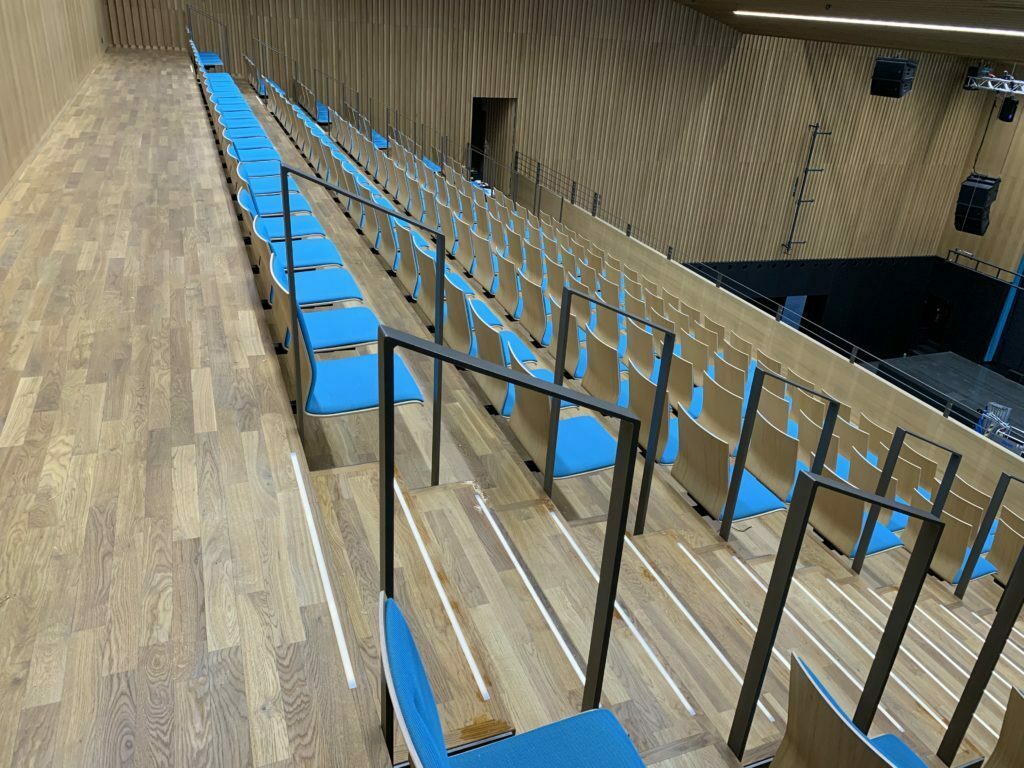

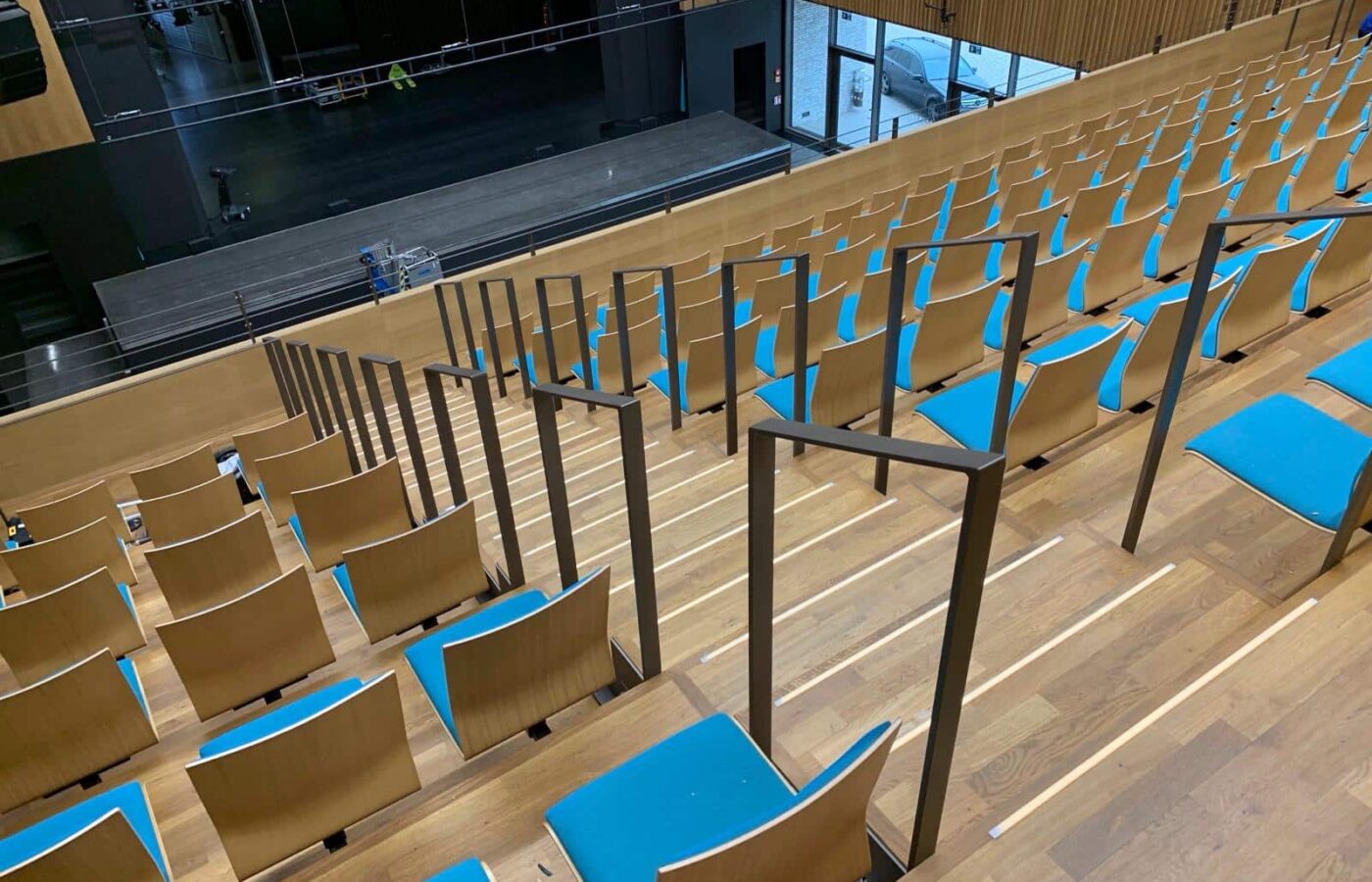

Die Treppenstufen im oberen Rang sind mit Parkett belegt. Der Umbau musste daher so erfolgen, dass möglichst wenig in die bestehende Konstruktion eingegriffen wird. und eine zuverlässig funktionierende Stufenbeleuchtung ein wesentlicher Bestandteil der Orientierung und Sicherheit für Besucher ist.
Umbau der Stufenbeleuchtung
Im ersten Schritt wurden die vorhandenen Aluminiumprofile mit den Leuchtschnüren vollständig aus den Treppenstufen entfernt.
Die bestehenden Nuten in den mit Parkett belegten Treppenstufen wurden anschließend leicht nachgearbeitet, um Platz für die neue Beleuchtung zu schaffen.

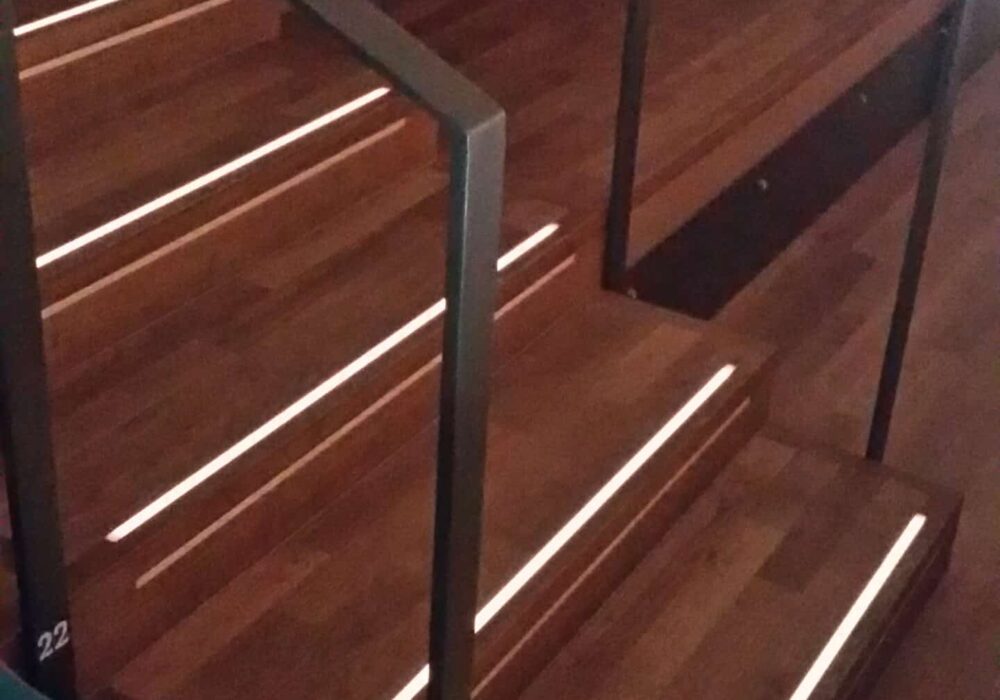

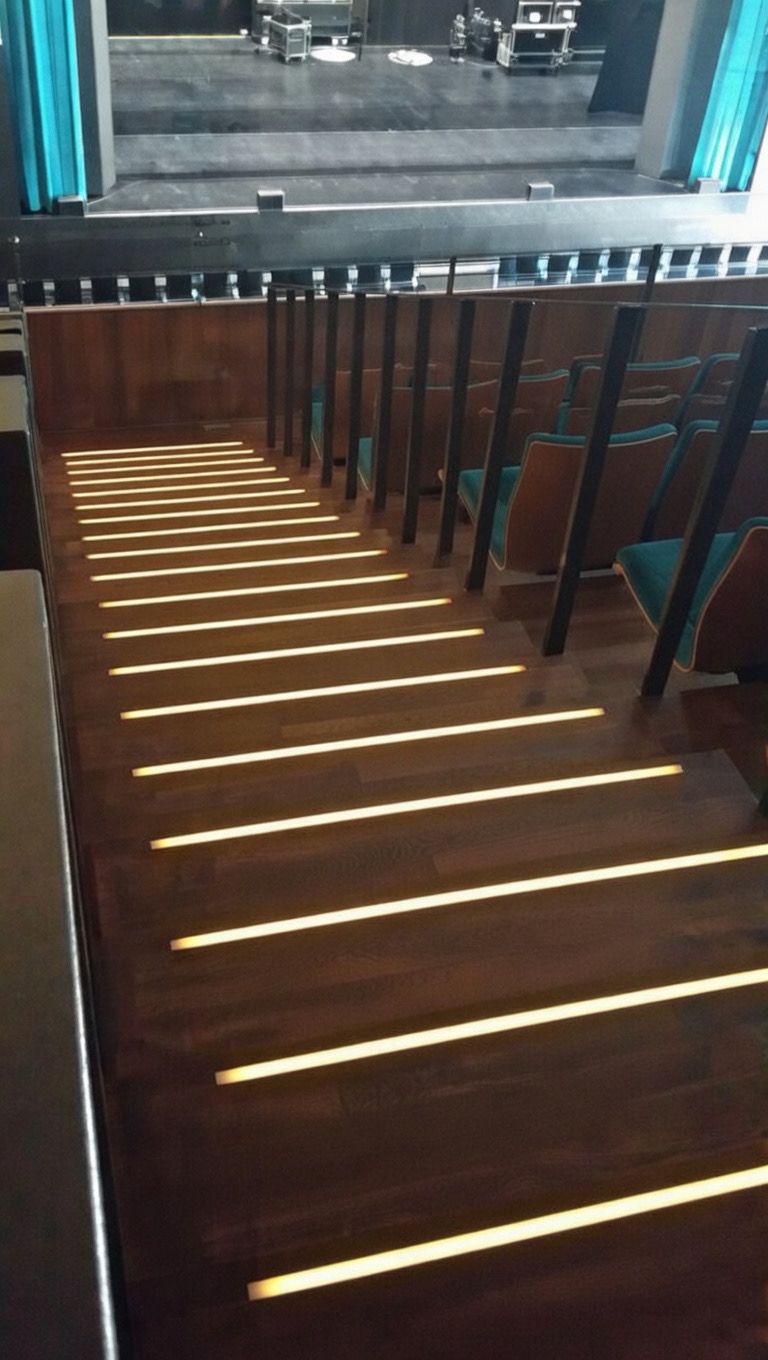

Für die neue Anlage kam das Einbausegment POM zum Einsatz.

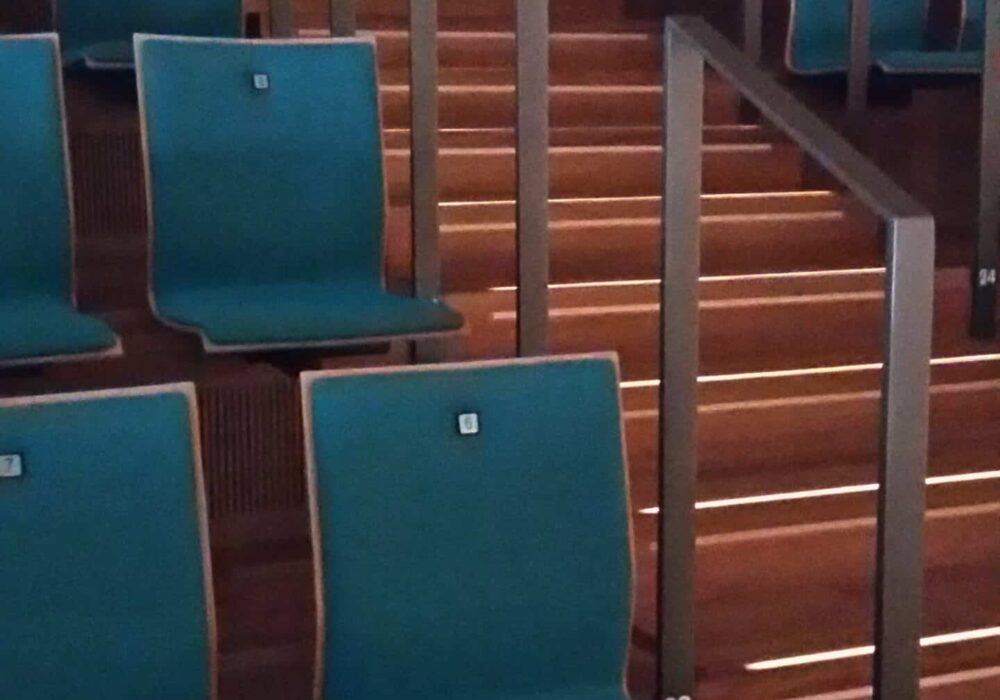

Der Treppenlauf umfasst 42 Stufen mit einer Breite von jeweils 120 cm.
Zum Einsatz kamen daher POM-Einbauprofile mit einer Länge von 100 cm.
In die Profile wurden LED-Bänder mit folgenden Eigenschaften integriert:
• Leistungsaufnahme 4,8 Watt pro Meter
• 180 LEDs pro Meter für eine gleichmäßige Lichtlinie
• Betrieb mit 24 Volt LED-Technik
• Lichtfarbe 3000 Kelvin (warmweiß)
Die vorhandene Verkabelung konnte größtenteils weiter genutzt werden, sodass kein größerer Eingriff in die elektrische Infrastruktur erforderlich war.
Steuerung und Notstromfähigkeit
Im Zuge der Umrüstung wurde auch die Steuerung der Stufenbeleuchtung vollständig erneuert.
Die neue Anlage ist notstromfähig ausgeführt, sodass die Stufenbeleuchtung auch bei einem Ausfall der allgemeinen Stromversorgung weiterhin betrieben werden kann.
Zusätzlich wurde eine DMX-Steuerung integriert. Dadurch lässt sich die Helligkeit der Beleuchtung flexibel an unterschiedliche Nutzungssituationen anpassen, beispielsweise für:
• Einlass
• Veranstaltungen
• Reinigung
Ergebnis

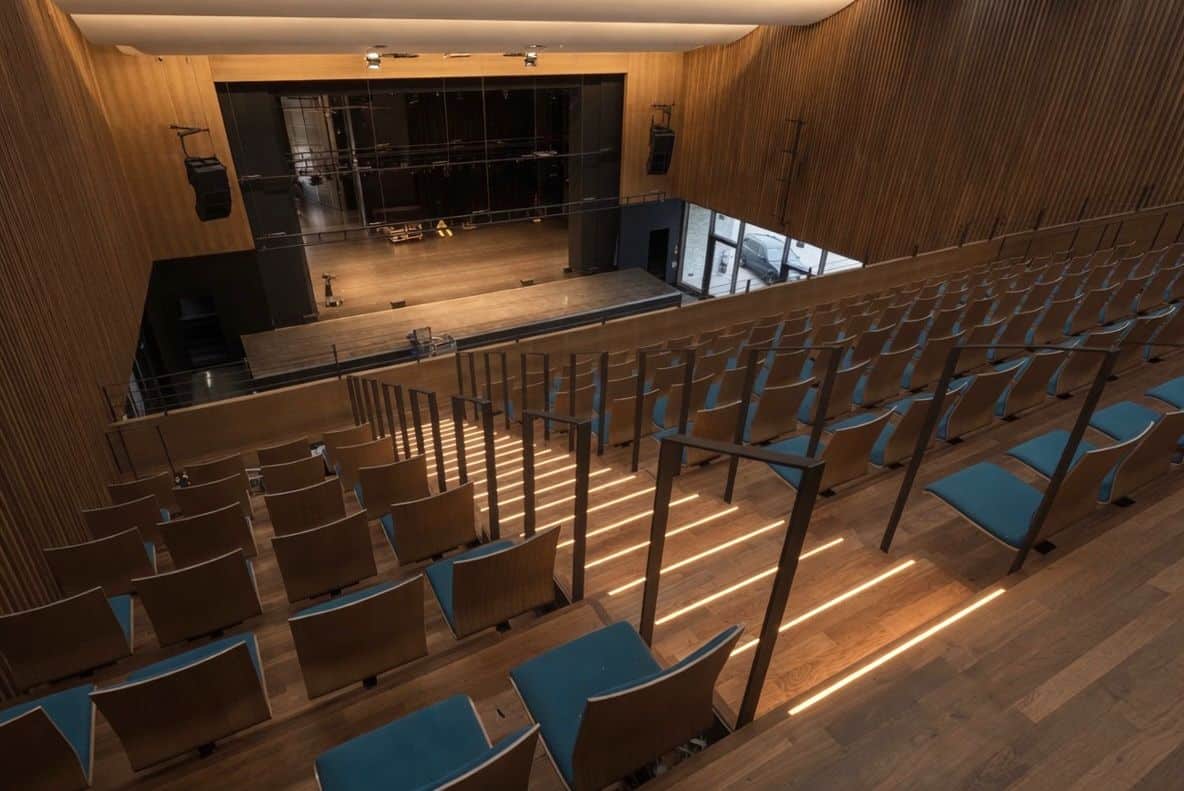

Durch die Umrüstung auf LED-Technik konnte eine deutlich zuverlässigere und wartungsärmere Stufenbeleuchtung realisiert werden.

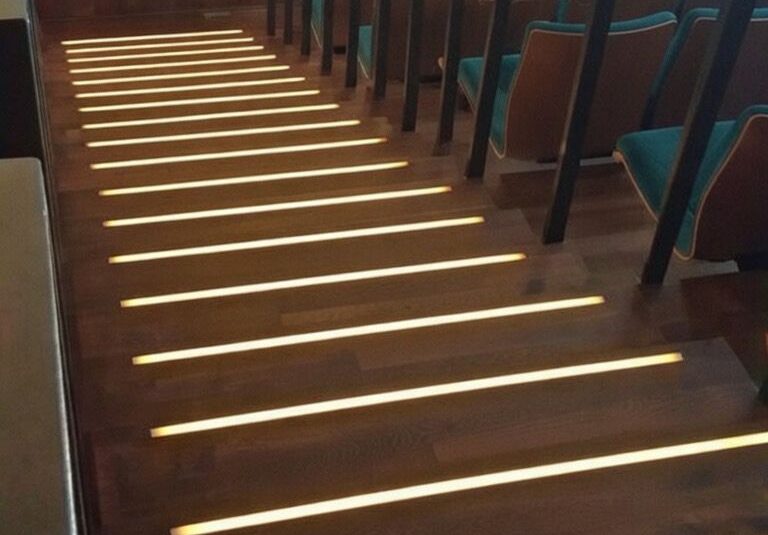

Die warmweiße Lichtfarbe von 3000 K sorgt für eine klare und zugleich angenehme Markierung der Stufenkanten im Zuschauerbereich. Gleichzeitig konnte die bestehende Verkabelung weiter genutzt werden, wodurch der Umbau mit vergleichsweise geringem baulichen Aufwand umgesetzt werden konnte.
