Stufenbeleuchtung im historischen Schlosstheater Schwetzingen.
Weiße Markierungen sollten durch eine aktive, zurückhaltende Lichtlinie ersetzt werden – mit möglichst kleinen Eingriffen in historische Holzstufen, begrenzten Kabelwegen und ohne zentrale Steuerungsstelle.
Die Stufe war markiert. Im abgedunkelten Betrieb fehlte trotzdem die gewünschte Lichtwirkung.

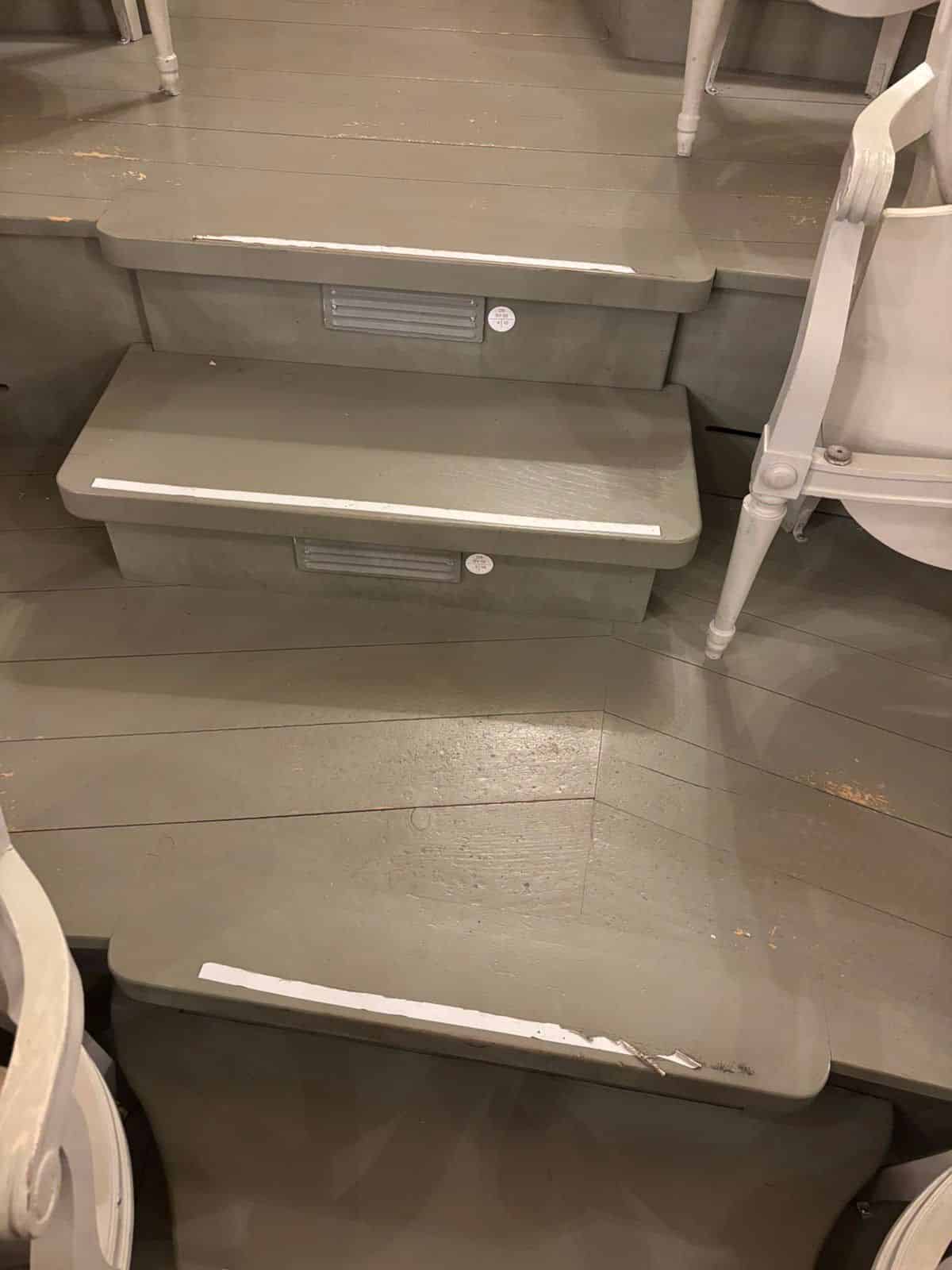

Vor der Nachrüstung wurden die Holzstufen mit weißem Tape kenntlich gemacht. Das war optisch eine Übergangslösung und erreichte im dunklen Theaterraum nicht die gewünschte Wirkung.
Gesucht war deshalb keine auffällige Standardleuchte, sondern eine integrierte Lichtlinie, die die Stufen klarer erkennbar macht und den historischen Raum möglichst wenig verändert.
Von der weißen Markierung zur integrierten Lichtlinie.
Historische Substanz lässt sich nicht auf ein Standardmaß bringen.
Nahezu jede Stufe und jeder Unterbau musste vor Ort einzeln betrachtet werden. Die technische Lösung musste sich an den Bestand anpassen – nicht der Bestand an eine serienmäßige Leuchte.
POM 15 × 12 mm: eine Lichtlinie, die in der Stufe verschwindet.
Gewählt wurde das POM-Einbauprofil mit einem Nutmaß von 15 mm Breite und 12 mm Tiefe. In Kombination mit einem schmalen LED-Streifen mit geringer Leistungsaufnahme entsteht eine feine, lineare Lichtwirkung ohne aufgesetztes Aluminiumprofil.

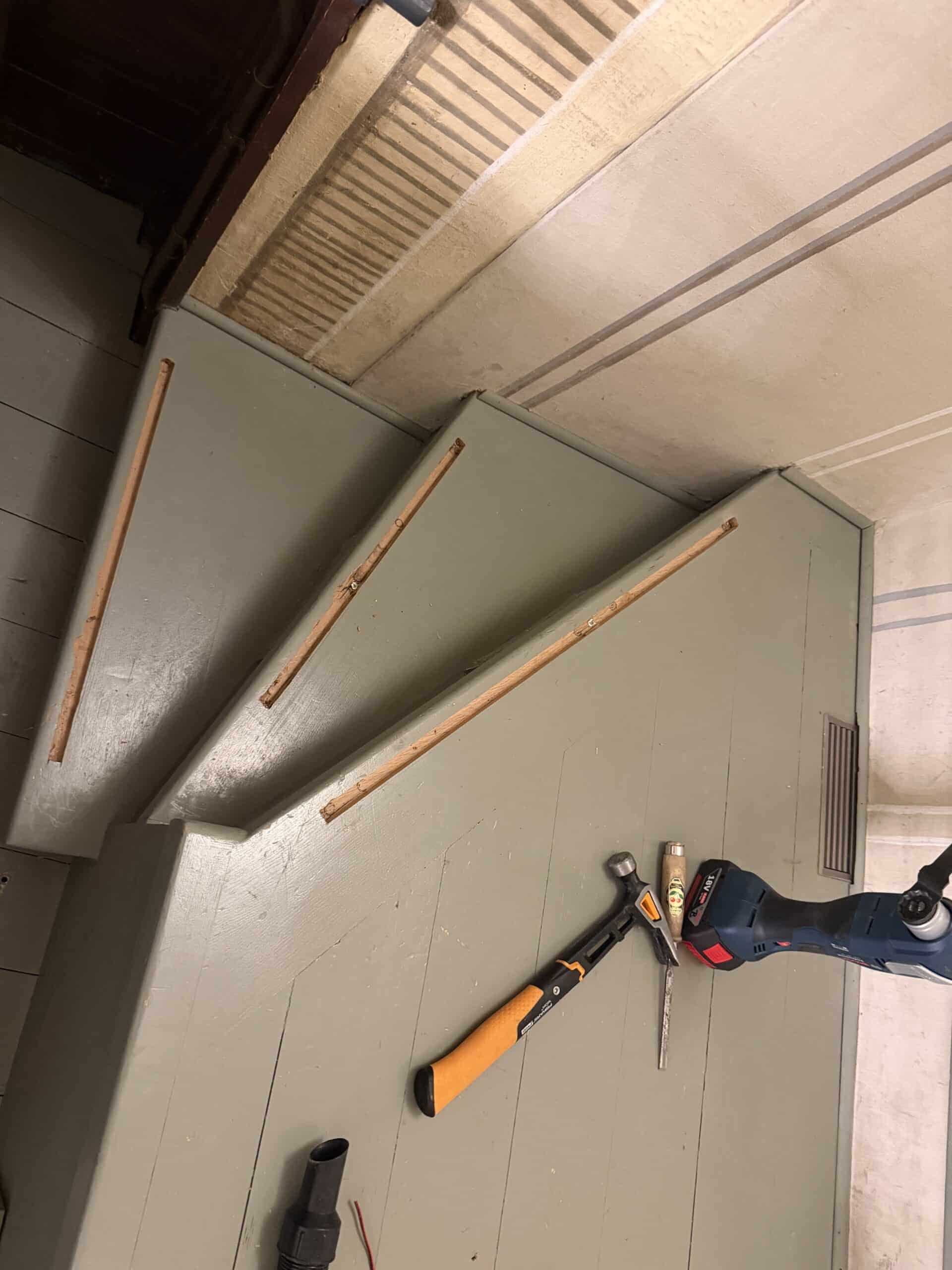

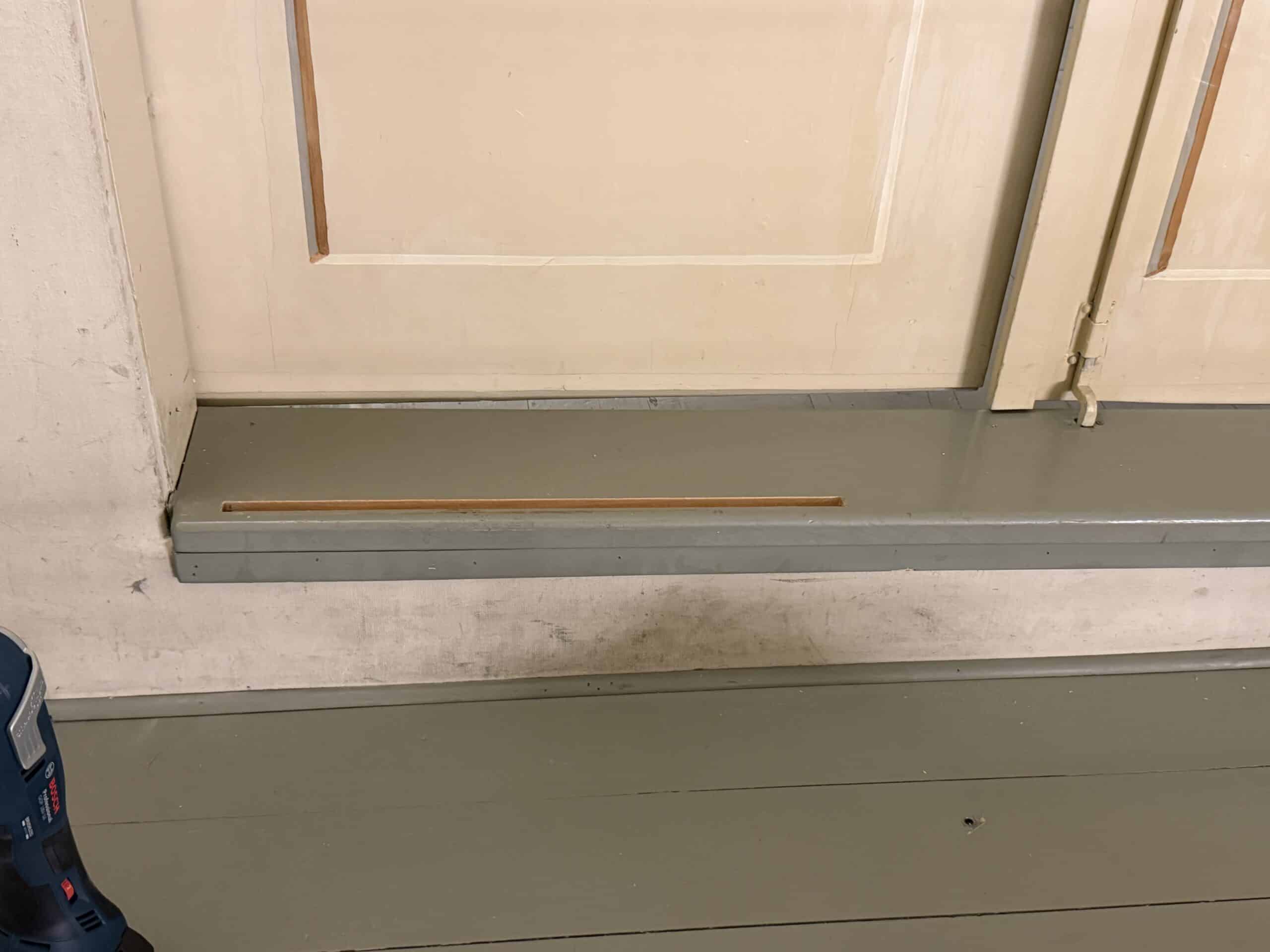

Die Fräspositionen wurden vor Ort an die tatsächliche Geometrie angepasst. Gerade bei historischen Holzstufen entscheidet diese Detailarbeit darüber, ob die Nachrüstung integriert wirkt oder später wie ein Fremdkörper erscheint.
Wenn kein Platz für eine zentrale Steuerung vorhanden ist, wird die Technik verteilt.
Die Spannungsversorgung wurde zu großen Teilen über die vorhandenen Einbauleuchten bzw. deren Versorgungspunkte aufgenommen. Für die Stufeneinheiten wurden kompakte Netzteile und Dimmer vorgesehen.
Trotz des dezentralen Aufbaus lässt sich die Beleuchtung zentral per Funk bedienen. So mussten keine zusätzlichen umfangreichen Steuerleitungen durch die historische Substanz geführt werden.
Fräsen, einbauen, testen – und bei jeder Stufe neu auf den Bestand reagieren.

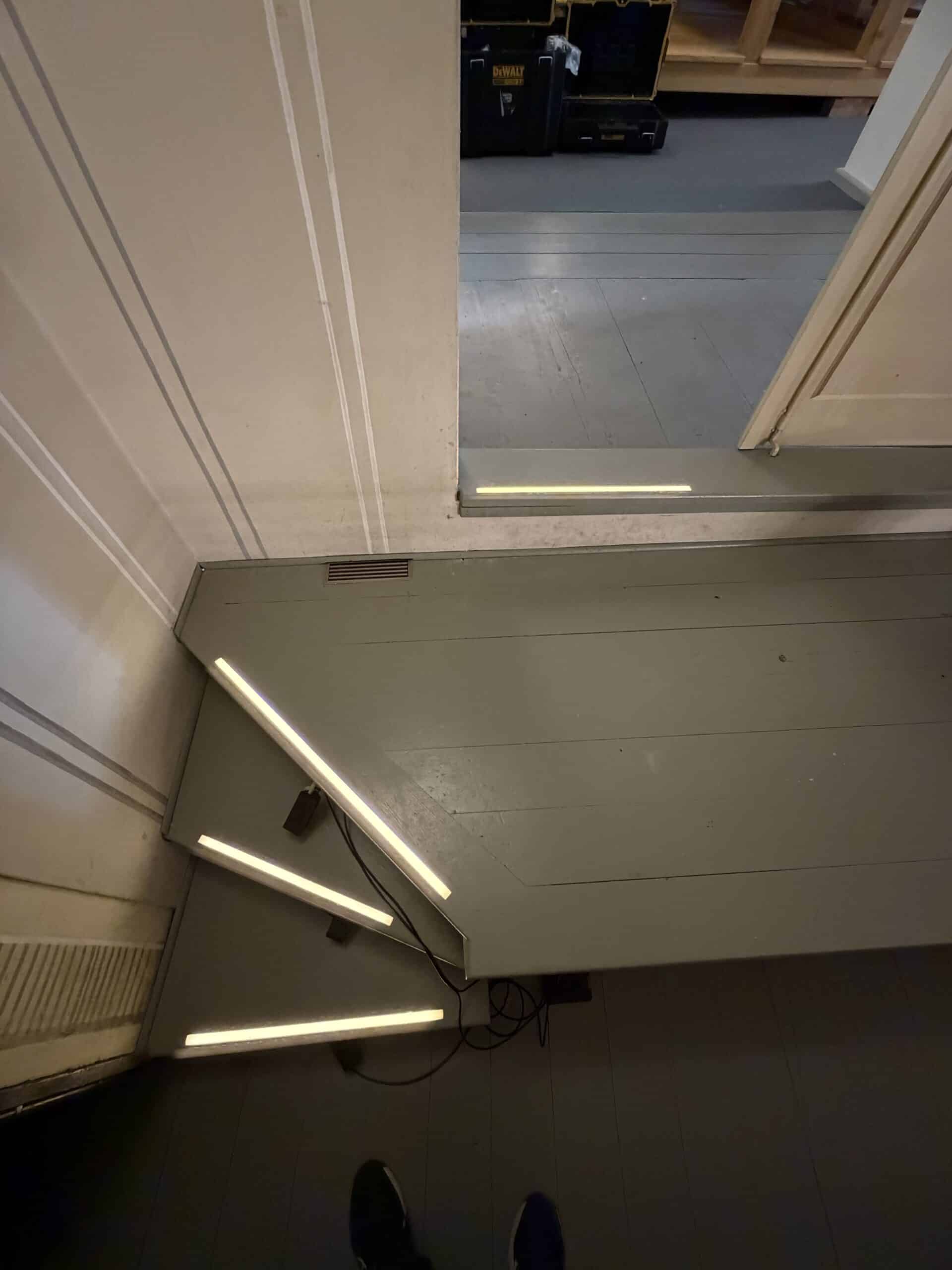

Die Umsetzung war kein reiner Serienablauf. Stufenmaße, Unterbau, Einbautiefe und Kabelwege wurden vor Ort kontrolliert und bei Bedarf angepasst. Anschließend wurde die Lichtwirkung im eingebauten Zustand getestet und auf den abgedunkelten Theaterbetrieb abgestimmt.
Die Technik hinter der historischen Nachrüstung.
Das Projekt zeigt, wie Einbauleuchte, Fräsung, vorhandene Versorgung und dezentrale Steuerung zusammen gedacht werden müssen, wenn eine historische Konstruktion möglichst wenig verändert werden soll.
Aktive Stufenbeleuchtung statt provisorischer Markierung – ohne sichtbare Standardlösung.

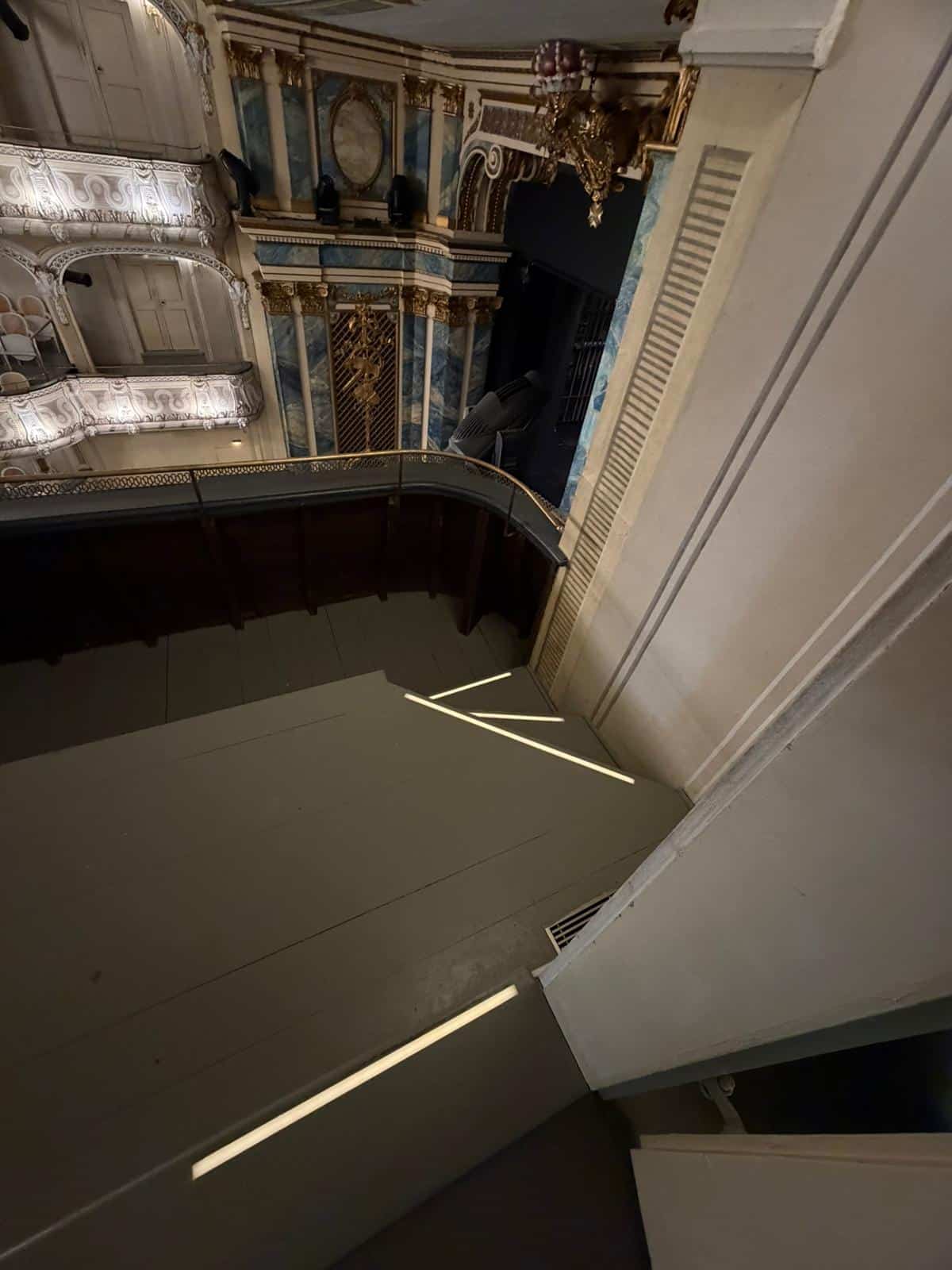

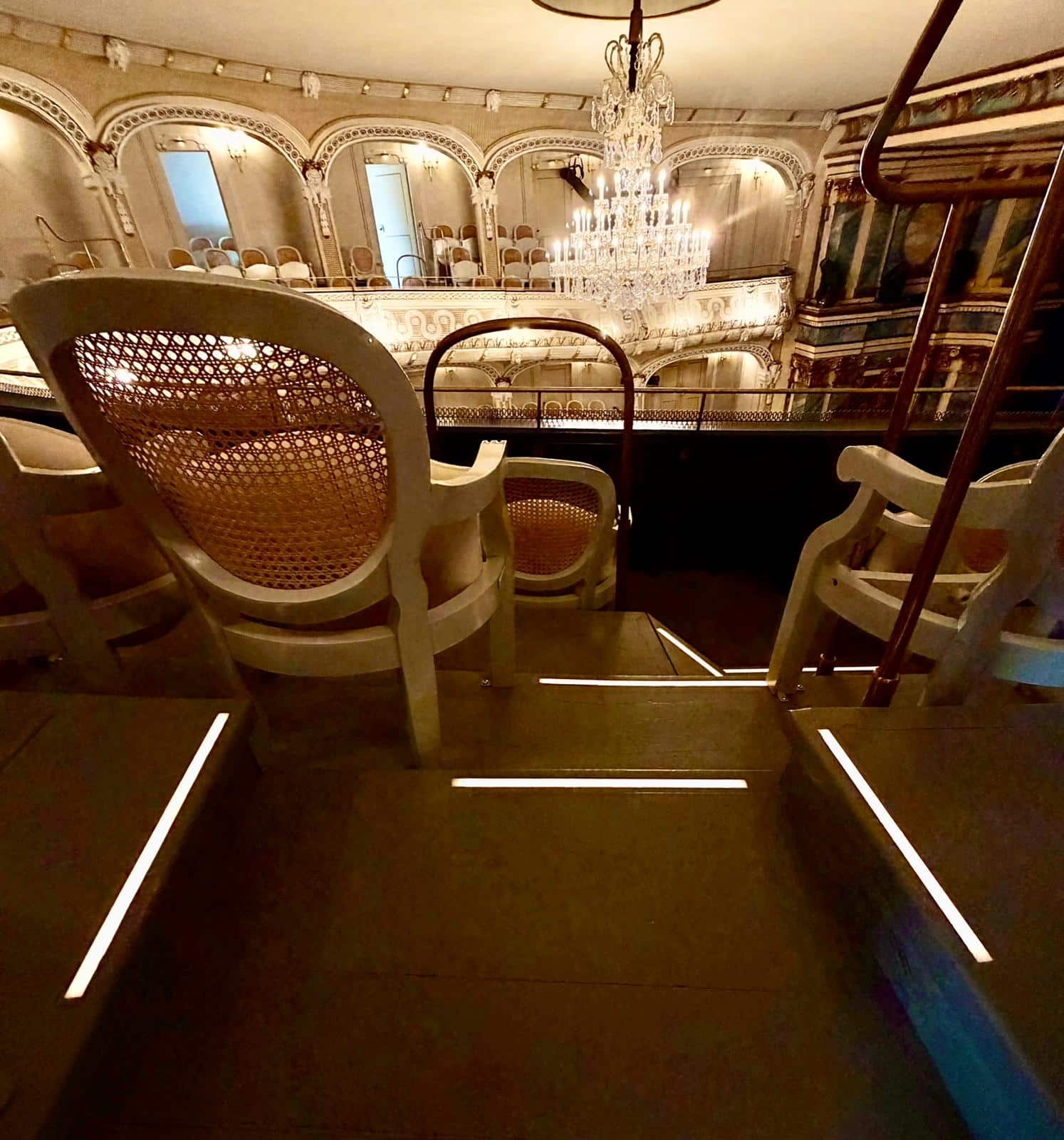

Die Stufen werden nun durch lineare Einbauleuchten kenntlich gemacht. Die POM-Lichtlinien liegen in den Holzstufen, die technische Versorgung ist dezentral verteilt und die Bedienung bleibt zentral über Funk möglich.
Damit wurde die vorhandene Situation funktional verbessert, ohne aufgesetzte Profile, große zentrale Steuerkästen oder unnötig invasive Kabelwege in den Vordergrund zu rücken.
Vom historischen Projekt zur eigenen Bestandsplanung.
Häufige Fragen zum Schlosstheater Schwetzingen.
Welches Einbauprofil wurde verwendet?
Eingesetzt wurde ein POM-Einbauprofil mit einem Nutmaß von 15 mm Breite und 12 mm Tiefe.
Warum wurden keine aufgesetzten Stufenprofile verwendet?
Die Nachrüstung sollte sich möglichst zurückhaltend in die historischen Holzstufen einfügen. Deshalb wurde eine eingefräste POM-Lichtlinie gewählt.
Wie wurde die Anlage mit Spannung versorgt?
Die Spannungsversorgung wurde zu großen Teilen über vorhandene Einbauleuchten beziehungsweise vorhandene Versorgungspunkte aufgenommen und dezentral neu aufgebaut.
Warum wurde die Steuerung dezentral aufgebaut?
Für eine klassische zentrale Steuerungsstelle stand kein geeigneter Platz zur Verfügung. Deshalb wurden kompakte Netzteile und Dimmer an den Stufeneinheiten vorgesehen.
Wie wird die Beleuchtung bedient?
Die dezentrale Anlage kann zentral über eine Funkfernbedienung bedient und gedimmt werden.
Mussten die Stufen individuell angepasst werden?
Ja. Nahezu keine Stufe war maßgleich. Fräspositionen, Einbautiefen und Kabelwege wurden deshalb vor Ort an die tatsächliche Situation angepasst.
