Fallstudie · Württembergische Landesbühne Esslingen · Bestandssanierung

LED-Stufenbeleuchtung im Bestand – ohne Neuverkabelung des Zuschauerraums.

Rund 100 Meter schwarzes SL2 und 100 kompakte Netzteil-/Funkdimmer-Einheiten nutzen die vorhandenen Anschlusspunkte der alten Leuchten weiter.

ca. 100 mschwarzes LED-Stufenprofil SL2
100 Punktebestehende Anschlüsse weitergenutzt
77 × 40 × 29 mmkompakte 24-V-Netzteile
Funk-Dimmung100 dezentrale Einheiten gemeinsam bedienbar
Der Projektkern

Die alten Lichtpunkte sollten verschwinden. Die vorhandenen Leitungen mussten bleiben.

Im Zuschauerraum waren punktuelle Einbauleuchten vorhanden. Gewünscht war eine durchgehende Lichtlinie über die gesamte Breite der Stufen – ohne den Saal für neue Stammleitungen zu öffnen.

Bestand100 vorhandene Zuleitungen und Einbauaussparungen weiter nutzen
Lichtwirkungpunktuelle Leuchten durch ca. 100 m zweizoniges SL2 ersetzen
Systemtechnikkompakte 24-V-Netzteile und Funkdimmer direkt an den Altpositionen

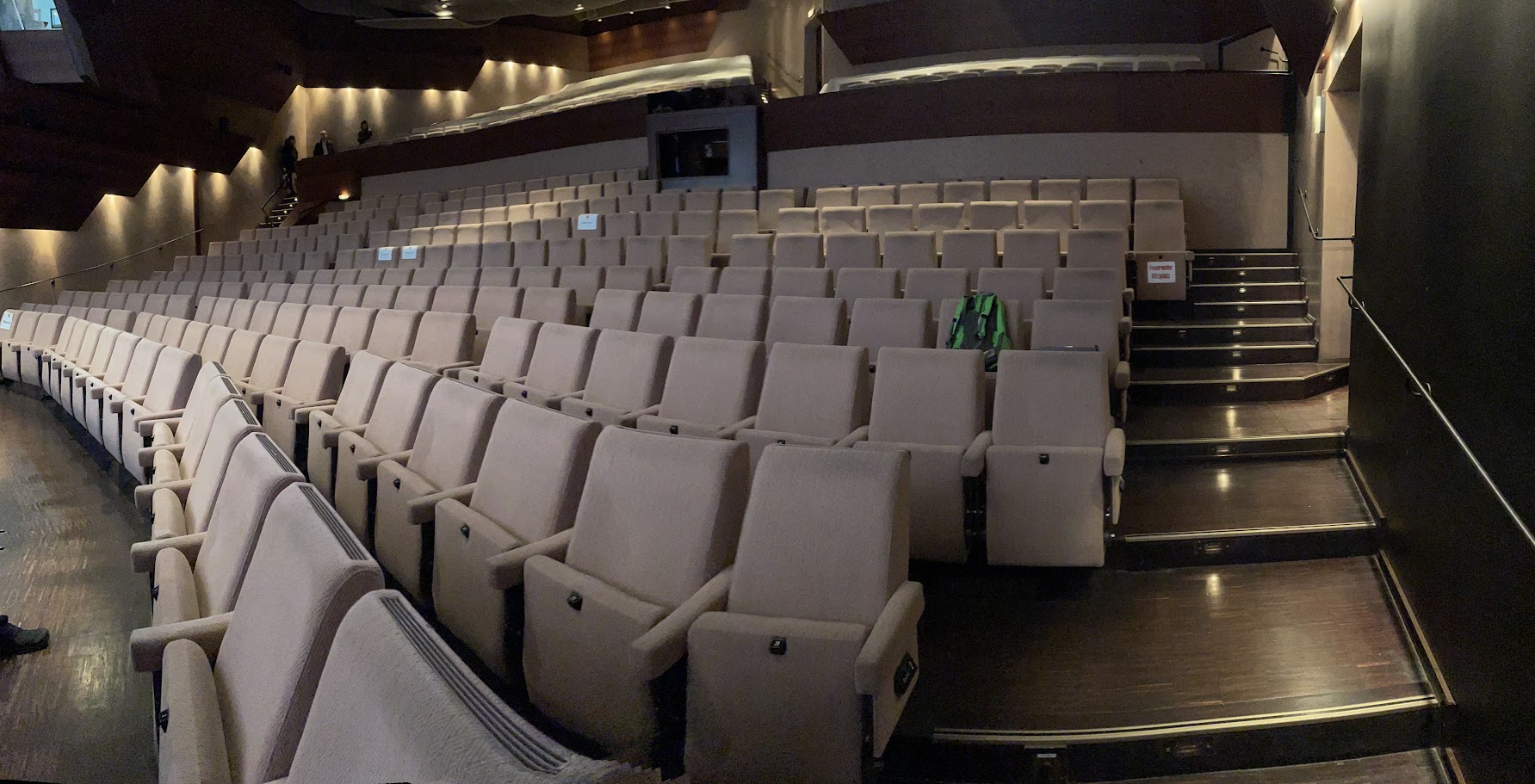

Zuschauerraum der WLB Esslingen vor der Modernisierung

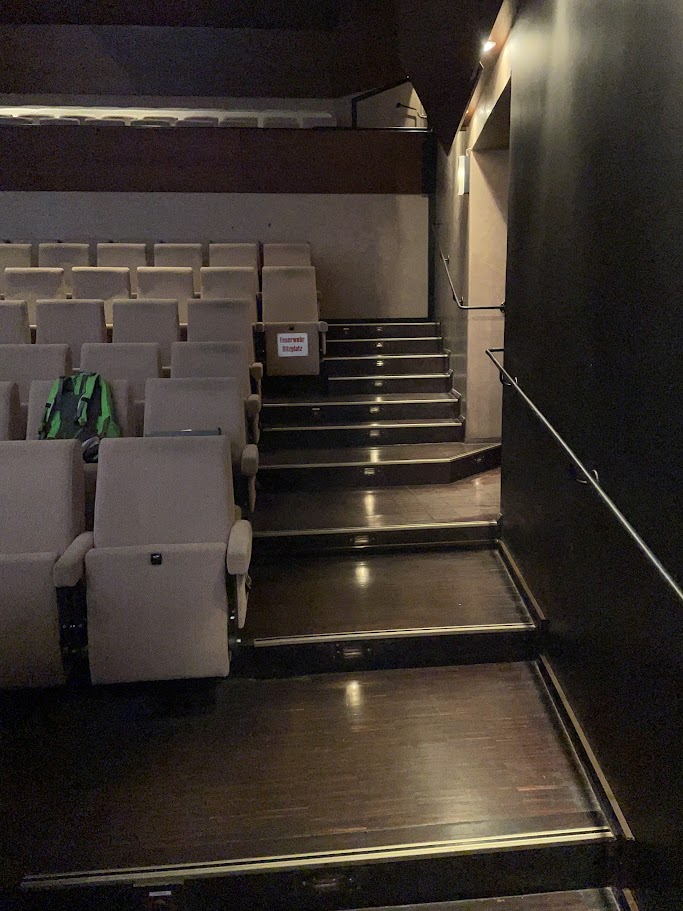

Vorher: punktuelle Altbeleuchtung an den Stufenaufgängen.
Zuschauerraum der WLB Esslingen nach der Modernisierung mit SL2
Nachher: durchgängige warmweiße SL2-Lichtlinien.

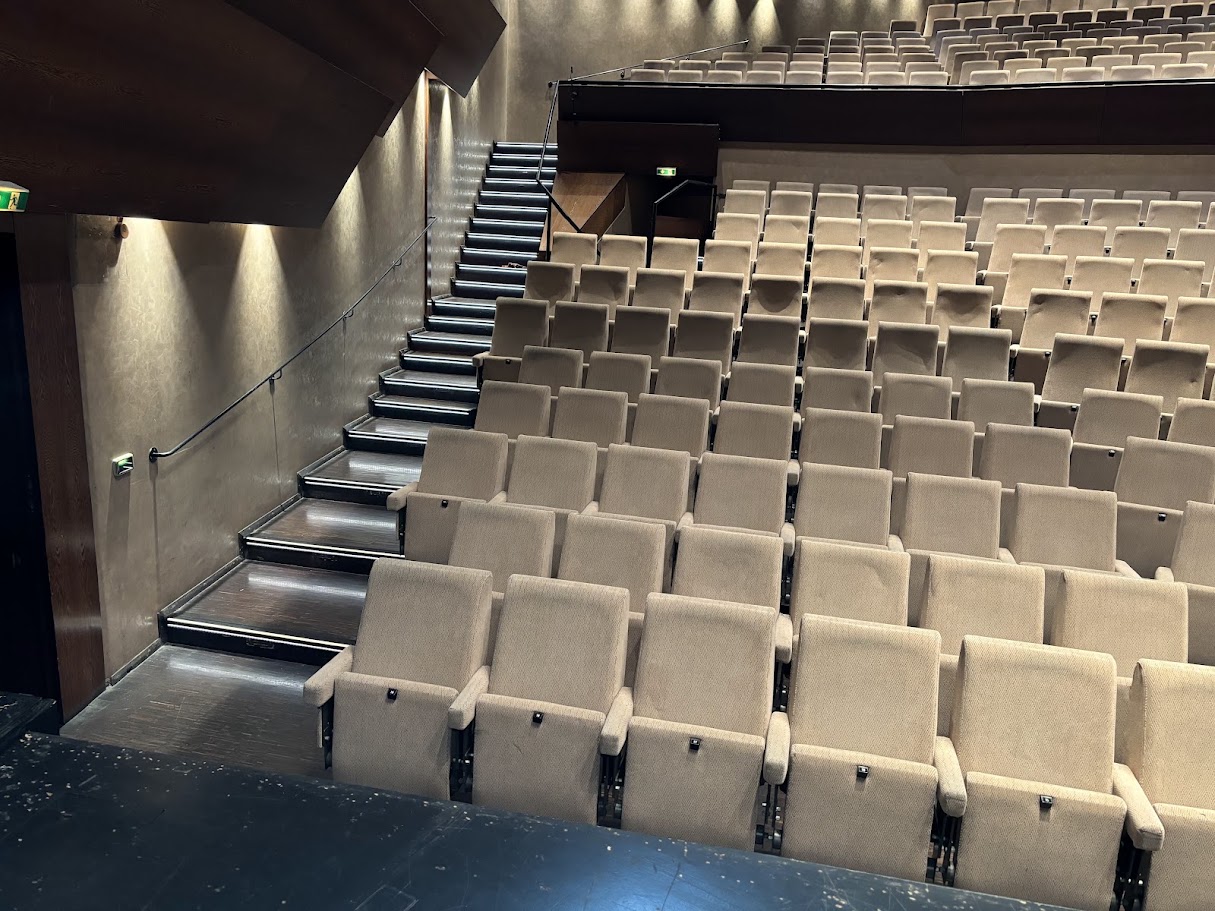

Linker Stufenaufgang mit schwarzem SL2-Profil in der WLB Esslingen
Schwarzes SL2 mit zwei Lichtzonen für Kante und Trittfläche.
Die Profillösung

Zwei Lichtzonen in einem Profil – statt einzelner Lichtpunkte.

Zum Einsatz kam das schwarz eloxierte SL2. Eine Lichtzone markiert die vordere Stufenkante, die zweite unterstützt die Wahrnehmung der Trittfläche.

ProfilSL2, schwarz eloxiert
Lichtfarbewarmweiß, 24 V DC
Lichtzonen2 getrennte Funktionen in einem Profil
Anpassungstufenweise an Rang, Mittelaufgang und Seitenläufe
Technische Sonderlösung im Bestand

100 dezentrale Versorgungspunkte statt einer neuen Hauptverkabelung.

Die früheren Leuchtenpositionen wurden als Einspeisepunkte weitergenutzt. Dort fanden kompakte 24-V-Netzteile und Funkdimmer Platz.

Der Schlüssel: Die neue Technik passt sich an die vorhandenen Anschlusspunkte an – nicht umgekehrt.
01
Bestehende Zuleitungen weiter nutzenNetz- und Notstromzuführung bleibt an den vorhandenen Einbaupunkten bestehen.
02
Kompakte Netzteile einsetzen24-V-Netzteile mit 77 × 40 × 29 mm passen in die alten Aussparungen.
03
Dezentrale Funkdimmer integrierenSteuerung direkt an den Versorgungspunkten ohne neue Busleitung durch den Saal.
04
Gemeinsam von der Bühne regelnDie Funkdimmer sind gruppiert und lassen sich synchron bedienen.
Montage im Bestand

Aufmaß, Profilanpassung und verdeckte Leitungsführung folgen dem realen Saal.

Rang, Mittelaufgang und Seitenläufe haben unterschiedliche Stufenbreiten und Winkel. Deshalb wurden die Profile direkt am Bestand eingemessen und projektbezogen vorbereitet.

AufmaßStufenbreiten, Winkel und Altpositionen aufnehmen
ProfilanpassungSL2 stufenweise auf Länge und Gehrung vorbereiten
Anschluss24-V-Leitungen verdeckt bis zu den vorhandenen Aussparungen führen
InbetriebnahmeFunkdimmer gruppieren und gemeinsame Bedienung einrichten
Angepasste SL2-Stufenprofile in der Württembergischen Landesbühne Esslingen
Fertig montierte SL2-Profile an Rang, Mittelaufgang und Seitenstufen.
Das Ergebnis

Neue Lichtwirkung – bestehende Leitungsstruktur weiter genutzt.

Die WLB Esslingen erhielt rund 100 Meter durchgängige, zweizonige LED-Stufenbeleuchtung, ohne eine neue Stammleitung durch den Zuschauerraum ziehen zu müssen.

Bestandsverkabelung weiter genutztvorhandene Zuleitungen und Einbaupositionen bleiben Teil der neuen Lösung
100 kompakte VersorgungspunkteNetzteile und Funkdimmer direkt an den früheren Leuchtenpositionen
Netz- und Notstromstruktur berücksichtigtprojektbezogene Einbindung in die vorhandene Versorgung
Zentrale Funk-Dimmungalle Aufgänge gemeinsam vom Bühnenbereich aus regelbar
„Wenn die Leitungen im Bestand bleiben müssen, muss sich die neue Technik an den Bestand anpassen – nicht umgekehrt.“
FAQ zur Fallstudie

Häufige Fragen zur WLB Esslingen.

Welches Profil wurde eingesetzt?

Rund 100 Meter schwarz eloxiertes SL2 in warmweißer Lichtfarbe mit zwei Lichtzonen.

Warum wurde nicht neu verkabelt?

Eine neue Stammverkabelung durch den bestehenden Zuschauerraum war baulich nicht sinnvoll umsetzbar. Deshalb wurden die vorhandenen 100 Anschlusspunkte weiter genutzt.

Wie wurden Netzteile und Dimmer untergebracht?

Zum Einsatz kamen kompakte 24-V-Netzteile mit 77 × 40 × 29 mm und dezentrale Funkdimmer in den vorhandenen Aussparungen.

Wie werden 100 dezentrale Einheiten gemeinsam bedient?

Die Funkdimmer sind gruppiert und auf eine gemeinsame Bedienung vom Bühnenbereich aus abgestimmt.

Wurde die vorhandene Notstromstruktur berücksichtigt?

Ja. Die Versorgungseinheiten wurden projektbezogen auf die vorhandene Netz- und Notstromzuführung abgestimmt.
