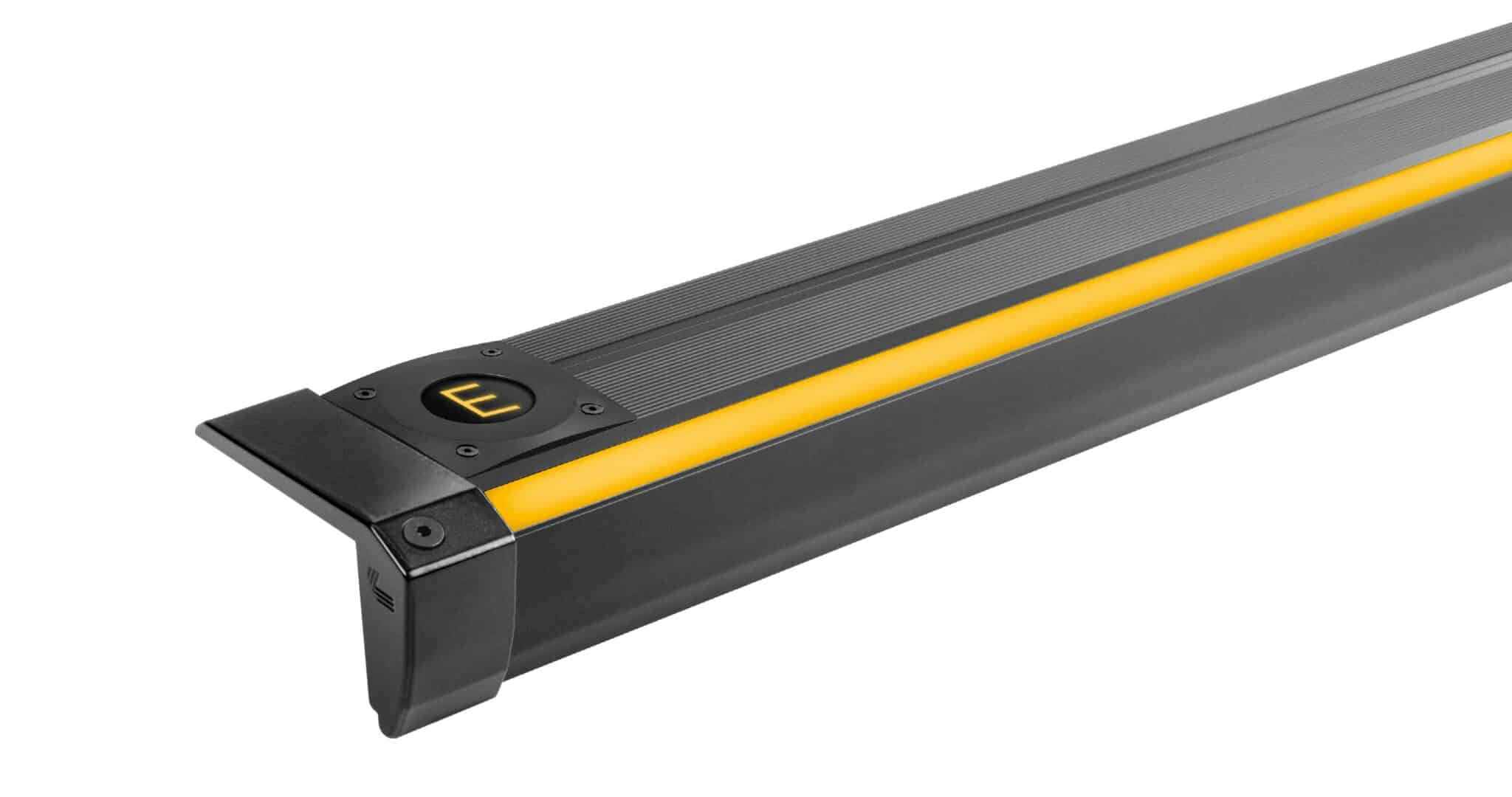

SL1 – LED-Stufenprofil zur Nachrüstung bestehender Treppen.
Klare Trittkantenbeleuchtung als maßgefertigtes LED-Treppenkantenprofil.
SL1 wird auf einer geeigneten Stufenkante montiert und erzeugt eine klar sichtbare Lichtlinie direkt an der Vorderkante. Profillängen, Cover, Anschlussseite und Systemtechnik werden projektbezogen abgestimmt – vom einzelnen Profil bis zur kompletten Anlage.
Einfach starten: Ein Foto und grobe Stufenmaße genügen für die erste Prüfung – die Profilwahl prüfen wir mit.
SL1 aus jedem Winkel prüfen.
Die 360°-Ansicht wird erst nach Klick geladen. Das hält die Seite schnell und erlaubt trotzdem die direkte Prüfung von Profilform, Trittkante und Details.
Abmessungen der SL1-Standardausführung.
Cover, Lichtfarbe, Profillängen, Anschlusspositionen und Gehrungen werden projektbezogen freigegeben. Farbige Cover in Blau, Rot, Grün, Gelb oder Orange werden mit 4000-K-LED ausgeführt; für 2700 K, 3000 K oder 4000 K LED wird ein weißes Cover verwendet. Netzteil, Leitungslängen, Dimmung, Stromkreisaufteilung und Notbetrieb gehören zur Systemplanung und dürfen nicht pauschal aus dem Profilmaß abgeleitet werden.
SL1 passt, wenn die vorhandene Stufenkante sichtbar werden soll.
- Die bestehende Treppe bietet eine geeignete Fläche für ein Aufbauprofil.
- Gewünscht ist eine klare Lichtlinie direkt an der vorderen Trittkante.
- Die Trittfläche muss nicht zusätzlich nach unten ausgeleuchtet werden.
- Die Kabelseite kann bei der Anfrage angegeben oder anschließend gemeinsam festgelegt werden.
Nicht jede Stufe braucht SL1.
Die klare Abgrenzung verhindert Fehlplanung und unnötige Korrekturschleifen.
Drei Projektangaben genügen für Ihr konkretes SL1-Angebot.
Stufenanzahl, fertige Gesamtmaße und Lichtausführung eintragen. Danach nur noch Name sowie E-Mail oder Telefonnummer ergänzen – die technische Prüfung und Angebotserstellung übernehmen wir.
Diese Angaben entscheiden, ob die Nachrüstung sauber funktioniert.
Das Profil allein ist selten das Problem. Entscheidend ist, ob Stufenaufbau, Maße und Fertigungsangaben zusammenpassen. Genau deshalb wird das SL1 als LED-Treppenkantenprofil nach Maß projektspezifisch vorbereitet und nicht als beliebige Meterware behandelt.
Befestigungsfläche
Untergrund, Vorderkante und verfügbare Auflagefläche müssen das Aufbauprofil sicher aufnehmen können.
Stufengeometrie
Gerade Kanten, Podeste, Radien oder Gehrungen beeinflussen die spätere Ausführung und können mit einem Foto geklärt werden.
Kabelseite
Links, rechts oder wechselnd kann bereits bei der Anfrage angegeben werden. Ist die Kabelseite noch nicht bekannt, wird sie später festgelegt.
Profillänge
Stufenbreite, Endkappen, Gehrungen und Montagetoleranzen bestimmen die fertige Länge jedes Profils.
Steuerung und Betrieb
12- oder 24-V-Versorgung, Dimmung, DMX oder DALI, Stromkreisaufteilung und möglicher Notbetrieb werden projektbezogen festgelegt. Empfohlener Standard ist 24 V DC.
Für Zuschauerbereiche, in denen eine direkte Kantenlinie genügt.
Typische Einsatzbereiche
- Theater und Opernhäuser mit gedimmtem Zuschauerraum
- Hörsäle und Auditorien bei Projektion und Vortrag
- Stadthallen, Tribünen und feste Zuschauerbereiche
- Kinos und Multiplexe mit vorhandenen Aufgängen
- Bestehende Treppen mit geeigneter Fläche für ein Aufbauprofil
Wann SL1 besonders passt
SL1 ist sinnvoll, wenn eine klare lineare Trittkantenbeleuchtung gewünscht ist und keine zusätzliche Ausleuchtung der Trittfläche erforderlich ist.
Bei sehr dunklen Bodenbelägen oder höherem Lichtbedarf auf der Trittfläche kann SL2 die bessere Lösung sein.
SL2 vergleichen →
Reales Projekt · Kino · SL1
Traumpalast IMAX Leonberg: SL1 im Großkinosaal.
Das Projekt zeigt eine durchgehende, klar sichtbare Trittkantenlinie im dunklen Zuschauerraum – abgestimmt mit Sitzreihenanzeigen, Steuerung und definierten Betriebszuständen.
Welches LED-Stufenprofil passt zur gewünschten Lichtwirkung?
Die Profile erfüllen unterschiedliche Aufgaben. Entscheidend sind Stufenaufbau, Bodenbelag, Lichtaustritt und der gewünschte Eingriff in den Bestand.
SL2
Zwei Lichtzonen für sichtbare Kante plus zusätzliche Trittflächenwirkung.
Teppich / LinoleumSLR
Für Teppich oder Linoleum mit geplanter Belagsaussparung und zwei Lichtlinien.
Licht nach untenSLD
Dezenter Lichtaustritt nach unten, ohne dominante Lichtlinie an der Trittkante.
Wenig BauraumBL
Schmale Lösung für wenig Bauraum, Radien, Sondergeometrien und Bestandsmodernisierung.
| Profil | Lichtwirkung | Typische Einbausituation | Wann prüfen? |
|---|---|---|---|
| SL1 | klare Lichtlinie an der Trittkante | Aufbau auf geeigneter bestehender Treppe | Nachrüstung ohne zusätzliche Trittflächenausleuchtung |
| SL2 | Kante plus Trittfläche | Aufbauprofil mit stärkerer Flächenwirkung | dunkler Belag oder höherer Orientierungsbedarf |
| SLR | Kantenlicht in Verbindung mit Belag | Teppich oder Linoleum mit geplanter Aussparung | Profil soll konstruktiv mit Bodenbelag zusammenwirken |
| SLD | Lichtaustritt nach unten | dezente Downlight-Wirkung | direkte Lichtlinie ist nicht gewünscht |
| BL | schmale lineare Lichtlösung | wenig Platz, Radien oder Bestand mit Lichtschlauch | klassische Stufenprofile sind zu breit oder unpassend |
SL1-Ausschreibungstext direkt kopieren.
Die Basisbeschreibung ist bewusst sofort einsetzbar. Profillängen, Cover, Anschlussseite, Steuerung und Notbetrieb werden projektspezifisch ergänzt.
LED-Stufenprofil / LED-Treppenkantenprofil SL1, maßgefertigtes Aufbauprofil aus Aluminium zur linearen Beleuchtung der vorderen Trittkante. Direkter Lichtaustritt an der Stufenkante zur klaren optischen Kennzeichnung. Abmessungen ca. 80,7 × 42,8 mm. Betrieb vorzugsweise 24 V DC; projektbezogen auch 12 V DC. Monochrome LED-Ausführung mit maximal 1 W/m. Farbige Cover in Blau, Rot, Grün, Gelb oder Orange in Verbindung mit 4000-K-LED; weißes Cover für 2700 K, 3000 K oder 4000 K. Profillängen, Cover, Anschlussseite, Gehrungen, Netzteile, Dimmung, Steuerung und gegebenenfalls Notbetrieb gemäß Projektplanung. Fabrikat/Typ: Bissinger Lights SL1 oder technisch gleichwertig.
Hinweis: Der Text ist eine technische Basisvorlage. Projektbezogene Anforderungen und vergaberechtliche Vorgaben sind vor Verwendung zu prüfen.
SL1 technisch beschreiben, ohne die Systemplanung zu vermischen.
Der LV-Generator bereitet einen projektbezogenen Ausschreibungstext vor. Profil, Stromversorgung, Steuerung, Leitungslängen und Notbetrieb bleiben klar getrennte Planungspunkte.
- Produktbeschreibung und Lichtaustritt
- Betriebsspannung und Standardleistung
- projektbezogene Angaben sichtbar offenlassen
- für Planer und Elektrofachunternehmen nutzbar
Profilabmessungen, technische Basisdaten und dokumentierte Standardausführung.
AusschreibungstextProjektbezogenen LV-Text für SL1 vorbereiten und technische Angaben strukturiert übernehmen.
Vollständiges AufmaßStufen, Längen, Anschlussseiten und weitere Projektangaben umfassend erfassen.
Fragen zum LED-Stufenprofil SL1.
Kann das SL1 auf bestehenden Treppen nachgerüstet werden?
Ja. Als Aufbauprofil eignet sich SL1 besonders für geeignete bestehende Treppen. Vorher werden Befestigungsfläche, Aufbauhöhe und Profillängen geprüft. Die Kabelseite wird ergänzt, sobald sie bekannt ist.
Was ist der Unterschied zwischen SL1 und SL2?
SL1 erzeugt eine direkte lineare Lichtkante. SL2 ergänzt eine zusätzliche Ausleuchtung der Trittfläche. Zum SL2-Profil
Kann das SL1 mit Sitzreihenanzeigen kombiniert werden?
Ja. SL1 kann projektbezogen mit beleuchteten Sitzreihenanzeigen kombiniert werden, beispielsweise in Kino, Theater, Auditorium oder Tribüne. Sitzreihenanzeige SRA ansehen
Ist das SL1 für 12 V oder 24 V erhältlich?
Das SL1 kann projektbezogen für 12 oder 24 V DC ausgeführt werden. Der empfohlene und bei Bissinger Lights übliche Standard ist 24 V DC, da diese Betriebsspannung insbesondere bei längeren Leitungswegen und größeren Anlagen technische Vorteile bietet. Die endgültige Ausführung wird passend zu Leitungslänge, Einspeisung, Dimmung, Steuerung und Notbetrieb festgelegt.
Ersetzt SL1 eine Sicherheitsbeleuchtung?
Nein. Stufenbeleuchtung und Sicherheitsbeleuchtung erfüllen unterschiedliche Aufgaben. SL1 kann projektbezogen in ein abgestimmtes Notstrom- oder Sicherheitskonzept eingebunden werden.
Wann ist SLR statt SL1 sinnvoll?
SLR ist sinnvoll, wenn das beleuchtete Treppenkantenprofil in Verbindung mit Teppich oder Linoleum und einer entsprechenden Belagsaussparung geplant wird. SLR ansehen
Gibt es Datenblatt und Ausschreibungstext?
Ja. Das aktuelle Datenblatt beschreibt die Standardausführung mit 24 V DC und maximal 1 W/m. Der Ausschreibungstext-Generator bereitet zusätzlich einen projektbezogenen LV-Text vor.
Drei Projektangaben genügen für Ihr SL1-Angebot.
Stufenanzahl, Gesamtmaße und Lichtausführung eintragen. Offene technische Details klären wir anschließend gezielt – ohne unnötige Formularhürden.
