Fahrbare Tribüne im VILCO Bad Vilbel mit LED-Stufenbeleuchtung
Fallstudie · VILCO Bad Vilbel

Stufenbeleuchtung für die fahrbare Tribüne im VILCO Bad Vilbel.

Drei verfahrbare Tribünenmodule, 124 variable Anstellstufen und rund 660 Meter Stufenbeleuchtung – mit Energieketten, steckbaren Anschlüssen, Funk-DMX und notstromfähiger Systemtechnik.

Ähnliche Lösung besprechenProjekt ansehen ↓
ca. 660 mStufenbeleuchtung für die Tribünenanlage
3 Modulevollständig verfahrbare Tribünenmodule
124variable Anstellstufen
Funk-DMXEnergieketten · Stecksystem · Notstrom
Die eigentliche Aufgabe

Nicht nur eine Tribüne beleuchten. Eine veränderliche Geometrie beherrschbar machen.

Die Anlage besteht aus drei vollständig verfahrbaren Tribünenmodulen. Zusätzlich können je nach Veranstaltung Anstellstufen ergänzt oder entfernt werden. Damit ändern sich nicht nur sichtbare Stufen, sondern auch Anschlusspunkte, Leitungswege und die elektrische Zuordnung.

Deshalb konnte die Beleuchtung nicht als klassische Festinstallation geplant werden. Profilintegration, bewegliche Kabelführung, Steckverbindungen, Funk-DMX und notstromfähige Versorgung mussten gemeinsam zur Tribünenmechanik passen.

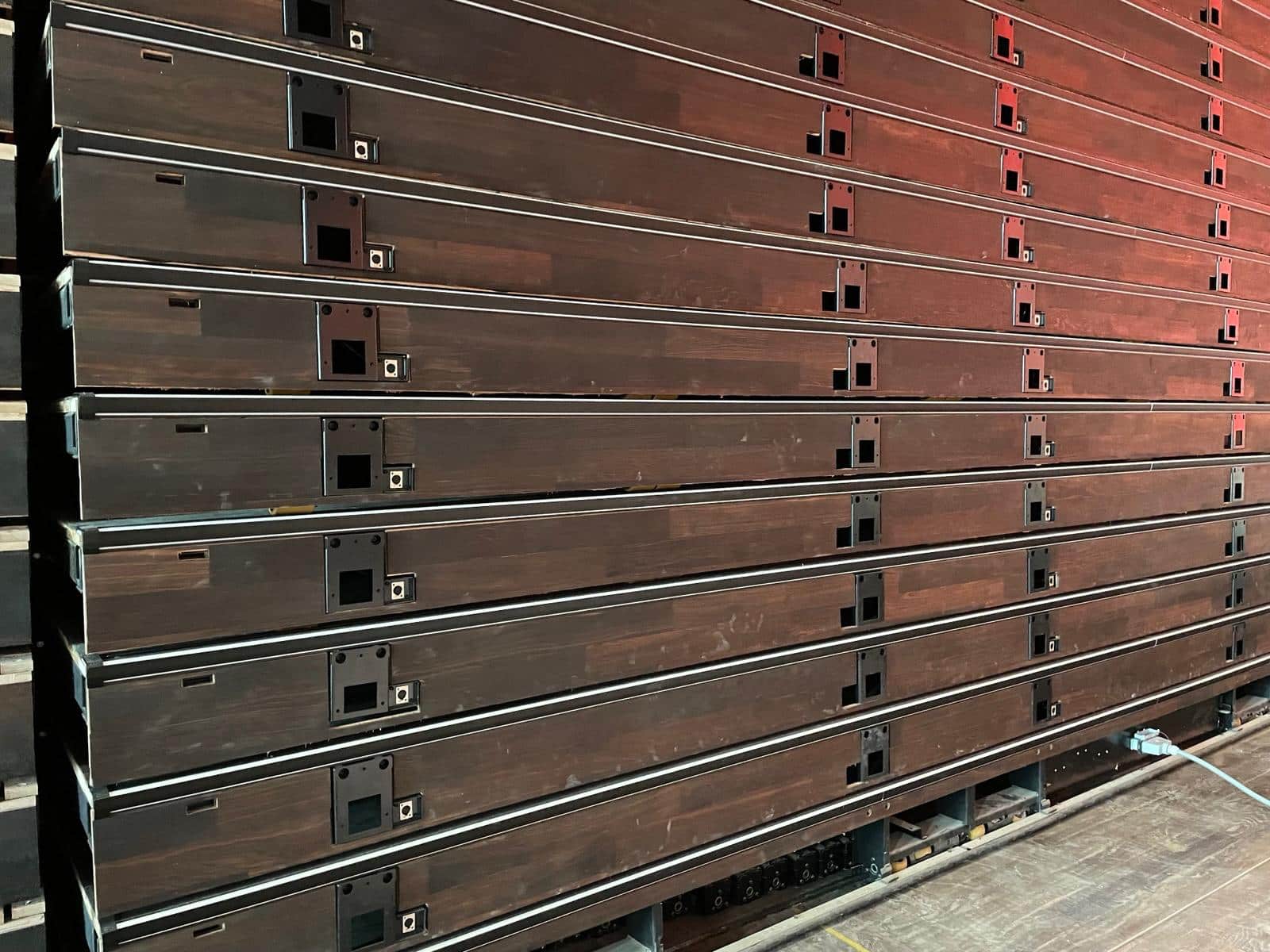

Zusammengefahrene Tribünenanlage im VILCO Bad Vilbel
Die Tribünenmodule können verfahren werden. Die Beleuchtung musste diese Bewegung konstruktiv mitmachen, statt sie nachträglich zu behindern.
124
variable Anstellstufen82 Stufen mit 1,80 m und 42 Stufen mit 1,20 m Länge können abhängig von der Veranstaltung ergänzt oder entfernt werden. Genau hier wird eine eindeutige, steckbare Anschlusslogik entscheidend.
Systemlogik

Vier technische Ebenen müssen dieselbe Bewegung verstehen.

Bei VILCO liegt der Kompetenzbeweis nicht in einem einzelnen Bauteil. Entscheidend ist, dass Mechanik, Profil, Verkabelung und Steuerung dieselben wechselnden Aufbauzustände abbilden.

01 · MechanikFahrbare TribünenmoduleDrei Module mit definierten Bewegungswegen bilden die Basis. Die Lichttechnik darf die Verfahrbarkeit weder elektrisch noch mechanisch einschränken.
02 · LeitungEnergiekettenBewegte Leitungen werden kontrolliert geführt. So bleiben Leitungslängen, Biegeradien und Zugbelastungen bei der Tribünenbewegung beherrschbar.
03 · Variable TeileSteckbare AnstellstufenZusätzliche Stufen können je nach Aufbau angeschlossen oder wieder entfernt werden, ohne die gesamte Anlage neu verdrahten zu müssen.
04 · BetriebFunk-DMX & NotstromDie Beleuchtung bleibt steuerbar und wird über notstromfähige Netzteile in die Anforderungen der Versammlungsstätte eingebunden.
Profilintegration

Die Lichtlinie sitzt in der Tribüne – nicht oben drauf.

Für die Profilmontage wurden Ausfräsungen in der Tribünenkonstruktion vorgesehen. Dadurch kann die Lichtlinie sauber und mechanisch geschützter in die Stufe integriert werden.

Der planerische Punkt: Bei beweglichen Anlagen ist eine bündige Integration nicht nur eine Frage der Optik. Sie reduziert hervorstehende Angriffskanten und muss gleichzeitig so ausgeführt sein, dass Montage und spätere Wartung möglich bleiben.

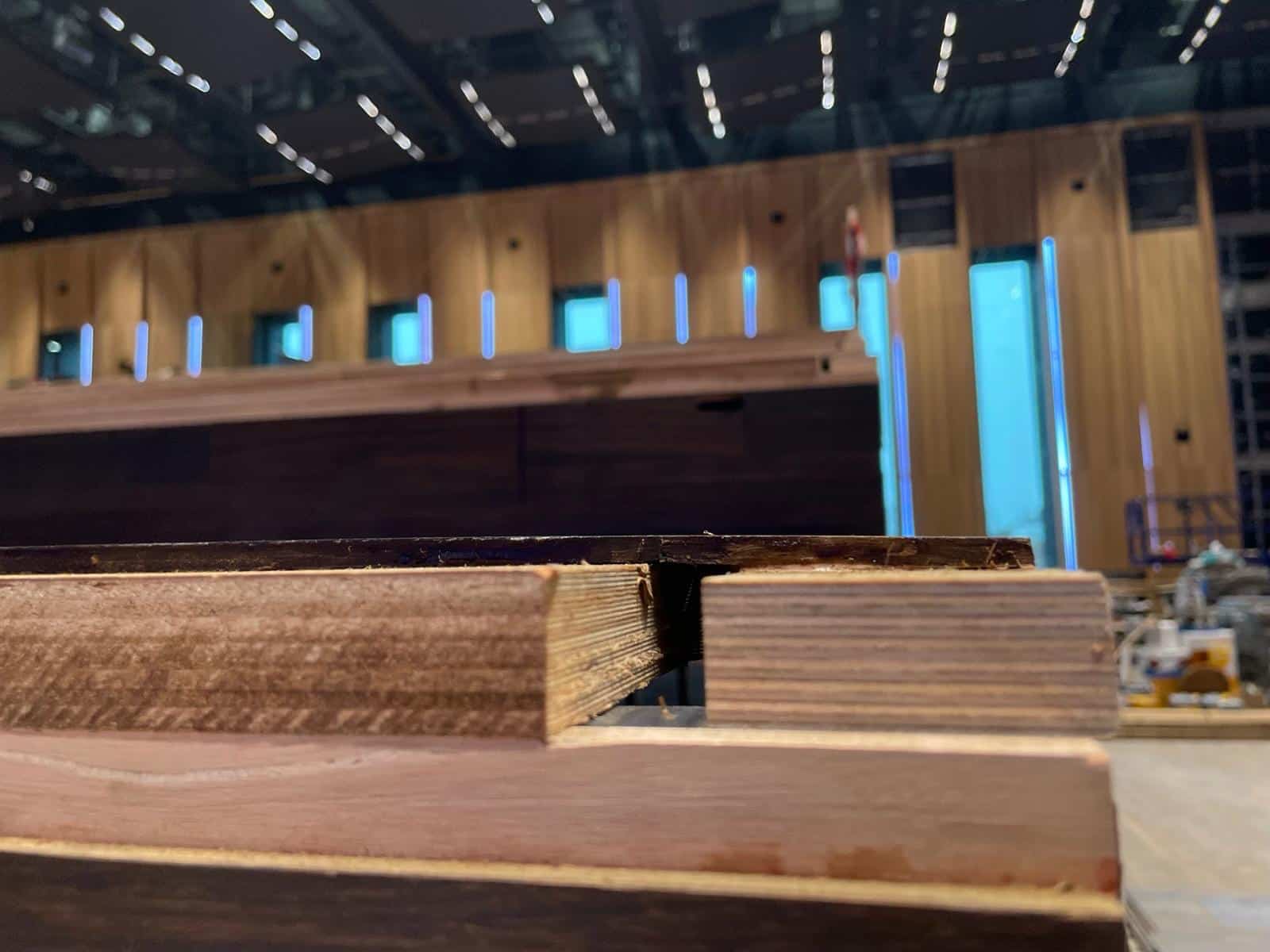

Ausfräsung für die flächenbündige Profilintegration in der VILCO Tribüne
Ausfräsung in der Tribünenstufe als Vorbereitung für die integrierte Profilmontage.
Bewegung & Steckbarkeit

Wo sich die Tribüne bewegt, darf die Leitung nicht zum Schwachpunkt werden.

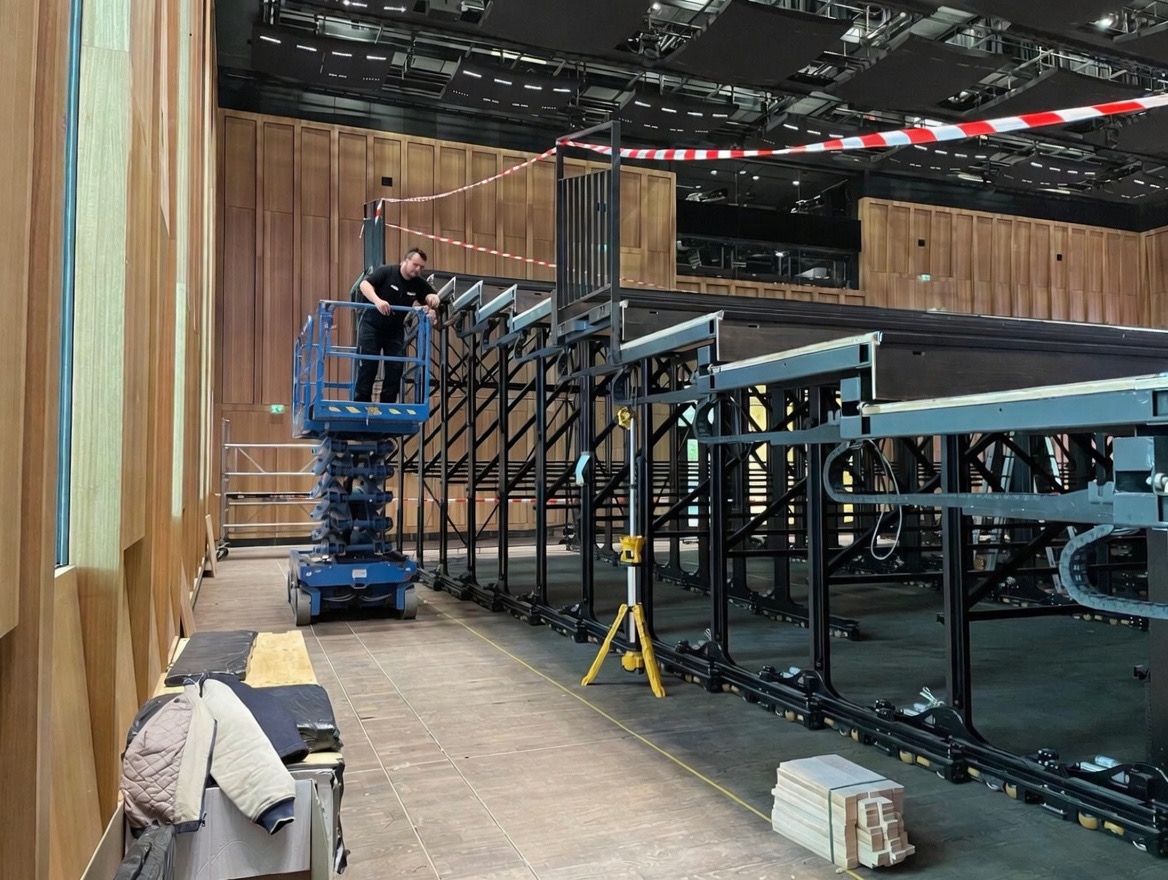

Unterkonstruktion und bewegliche Leitungsführung der fahrbaren Tribüne
Unter der Tribüne: Die Leitungsführung wird auf die tatsächliche Fahrbewegung abgestimmt und über Energieketten kontrolliert mitgeführt.

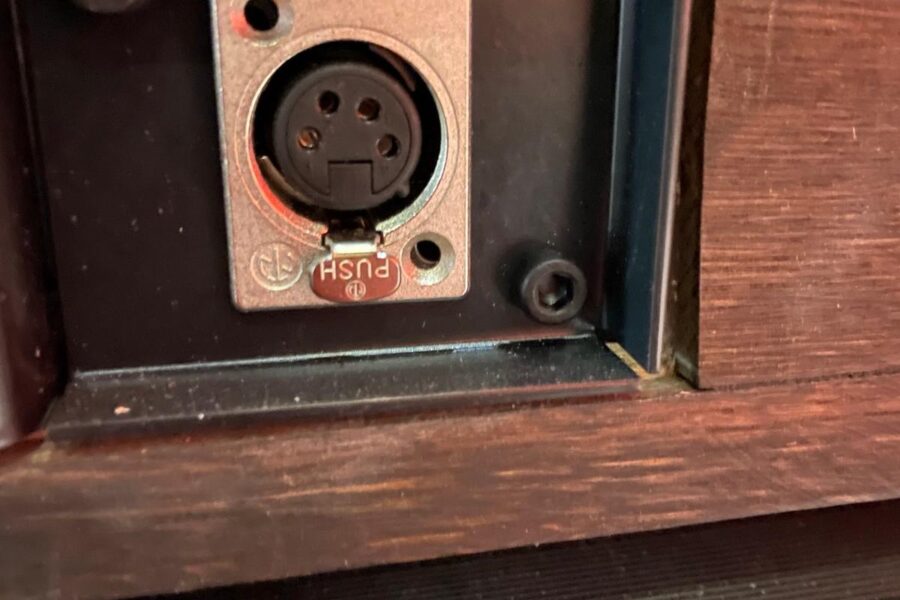

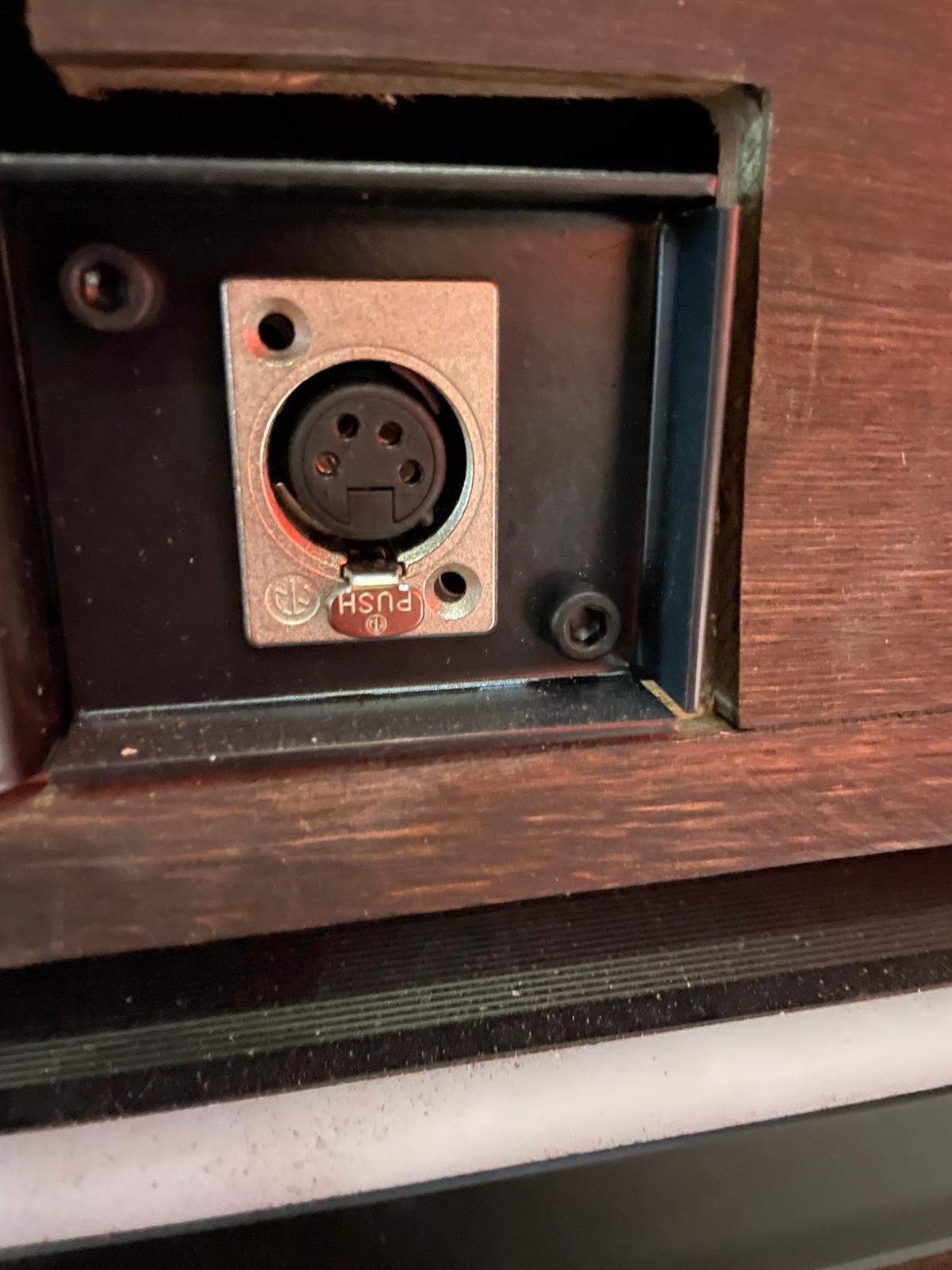

Steckverbindung für variable Anstellstufen im VILCO
Steckverbindungen erlauben wechselnde Anstellstufen, ohne jedes Mal eine neue Festverdrahtung aufzubauen.

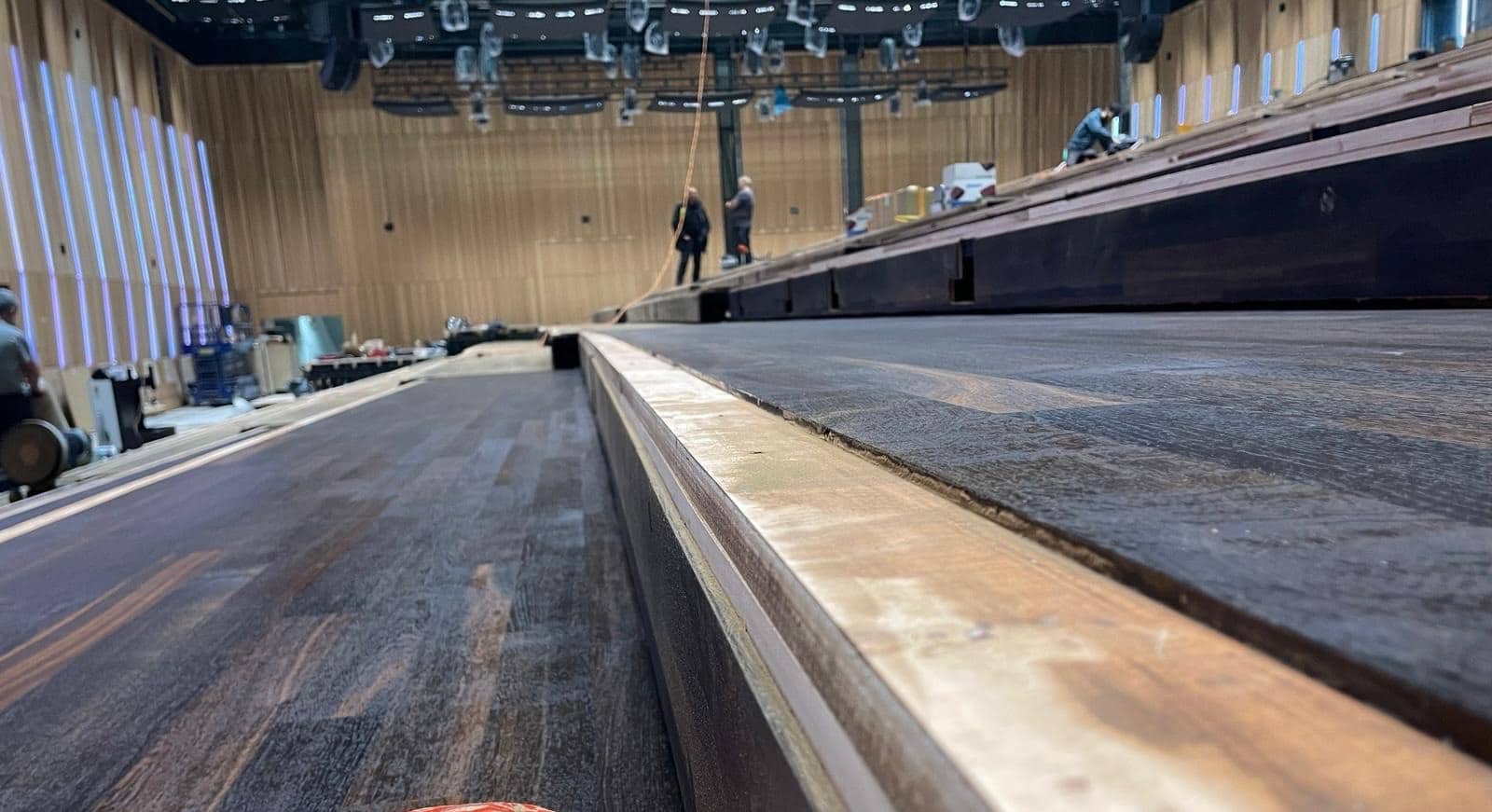

Detail der Profilfräsung an der Tribünenstufe
Detail der mechanischen Integration: Profilposition und Tribünenkonstruktion werden gemeinsam gedacht.
Projektablauf

Erst die Bewegung verstehen. Dann das Lichtsystem bauen.

01Tribünenmechanik aufnehmenModule, Stufenanzahl, Bewegungswege und variable Bauteile werden als technische Grundlage betrachtet.
02Profile integrierenProfilposition und Ausfräsungen werden auf die reale Tribünenkonstruktion abgestimmt.
03Bewegte Leitungswege planenEnergieketten und Steckverbindungen übernehmen die Bewegungs- und Wechselzustände der Anlage.
04Steuerung in Betrieb nehmenFunk-DMX und notstromfähige Netzteile komplettieren die technische Systemlösung.
Projektbilder

Vom Einbau bis zur Abnahme.

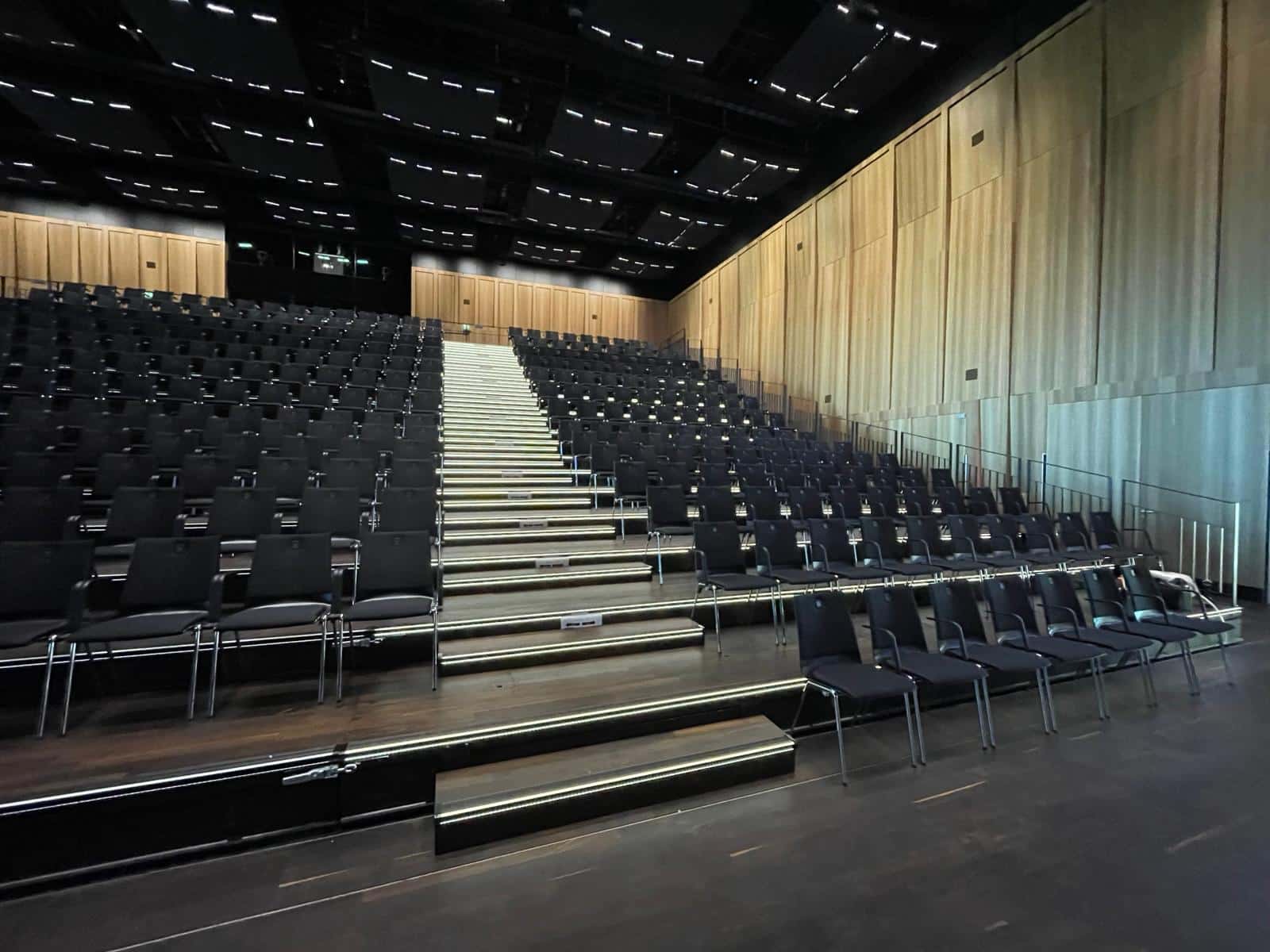

Fertige LED-Stufenbeleuchtung an der fahrbaren Tribüne im VILCO Bad Vilbel
Fertige Anlage: Die Lichtlinien folgen der Tribünengeometrie, während die mechanische Funktion erhalten bleibt.
Abnahme der Stufenbeleuchtung im VILCO Bad Vilbel
Abnahme der installierten Stufenbeleuchtung im realen Tribünenaufbau.
Gesamtwirkung der beleuchteten VILCO Tribüne
Gesamtwirkung im Zuschauerbereich: sichtbar geführt, ohne dass die Systemtechnik im Vordergrund steht.
Ergebnis

Eine Tribünenbeleuchtung, die ihre Geometrie wechseln kann.

Das fertige System verbindet rund 660 Meter Stufenbeleuchtung mit drei fahrbaren Tribünenmodulen und 124 variablen Anstellstufen. Die Technik bleibt dabei nicht statisch: Energieketten führen bewegte Leitungen, Steckverbindungen bilden wechselnde Stufen ab und Funk-DMX ermöglicht eine flexible Steuerung.

Genau darin liegt der Projektbeweis: Eine mobile Tribüne braucht keine nachträglich angehängte Beleuchtung, sondern eine Lichttechnik, die von Anfang an Teil ihrer Mechanik und ihres Betriebsmodells ist.

VILCO Bad Vilbel Tribünenanlage mit integrierter Stufenbeleuchtung
  • 3 vollständig verfahrbare Tribünenmodule
  • 124 variable Anstellstufen
  • bewegliche Kabelführung über Energieketten
  • steckbare Anschlüsse für wechselnde Aufbauten
  • Funk-DMX-Steuerung
  • notstromfähige Netzteile
FAQ · VILCO

Was dieses Projekt für mobile Tribünen zeigt.

Die entscheidenden Fragen liegen meist an den Schnittstellen zwischen Tribünenmechanik, Leitung, Steckbarkeit und Steuerung.

Warum ist Stufenbeleuchtung bei einer fahrbaren Tribüne anspruchsvoller?
Weil sich nicht nur die sichtbare Geometrie bewegt. Auch Leitungswege, Anschlusspunkte und teilweise die Anzahl der eingesetzten Stufen ändern sich. Diese Zustände müssen bereits in der elektrischen und mechanischen Planung berücksichtigt werden.
Wie werden bewegte Leitungen geführt?
Im VILCO-Projekt wurden Energieketten eingesetzt, damit Leitungen die definierte Tribünenbewegung kontrolliert mitmachen können.
Wie werden die variablen Anstellstufen angeschlossen?
Die zusätzlichen Stufen sind steckbar ausgeführt. Dadurch können sie abhängig vom Veranstaltungsaufbau ergänzt oder entfernt werden, ohne die gesamte Anlage neu fest zu verdrahten.
Wie wird die Anlage gesteuert?
Die Stufenbeleuchtung wird über Funk-DMX gesteuert. Das unterstützt die flexible Nutzung der verfahrbaren und variabel aufgebauten Tribünenanlage.
Ist ein Notbetrieb berücksichtigt?
Ja. Für das Projekt wurden notstromfähige Netzteile eingesetzt und die Versorgung entsprechend in die Systemplanung der Versammlungsstätte einbezogen.
