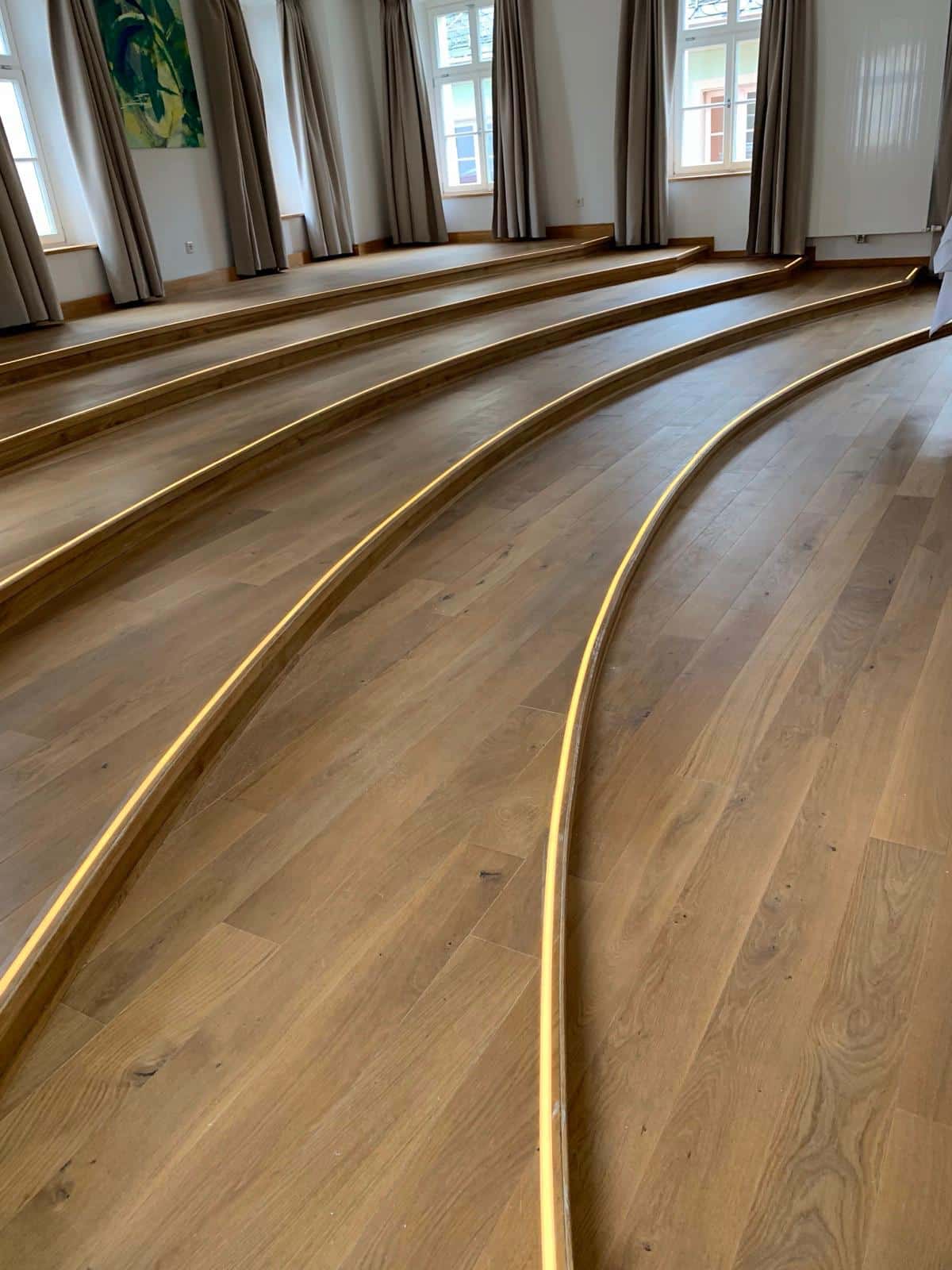

Runde Holzpodest-Stufen mit integrierter Lichtlinie
In einem Vortragsraum der Universität Würzburg wurden die Stufenkanten eines bestehenden Holzpodests sichtbar gemacht – ohne aufgesetzte Profile und ohne provisorische Markierung auf dem Parkett.
Eine runde Stufenkante, die vorher nur mit Tape markiert war
Das vorhandene Holzpodest besitzt eine geschwungene Stufengeometrie. Bei reduzierter Raumbeleuchtung waren die Stufenkanten durch den durchgehenden Holzbelag nur schwer wahrnehmbar.

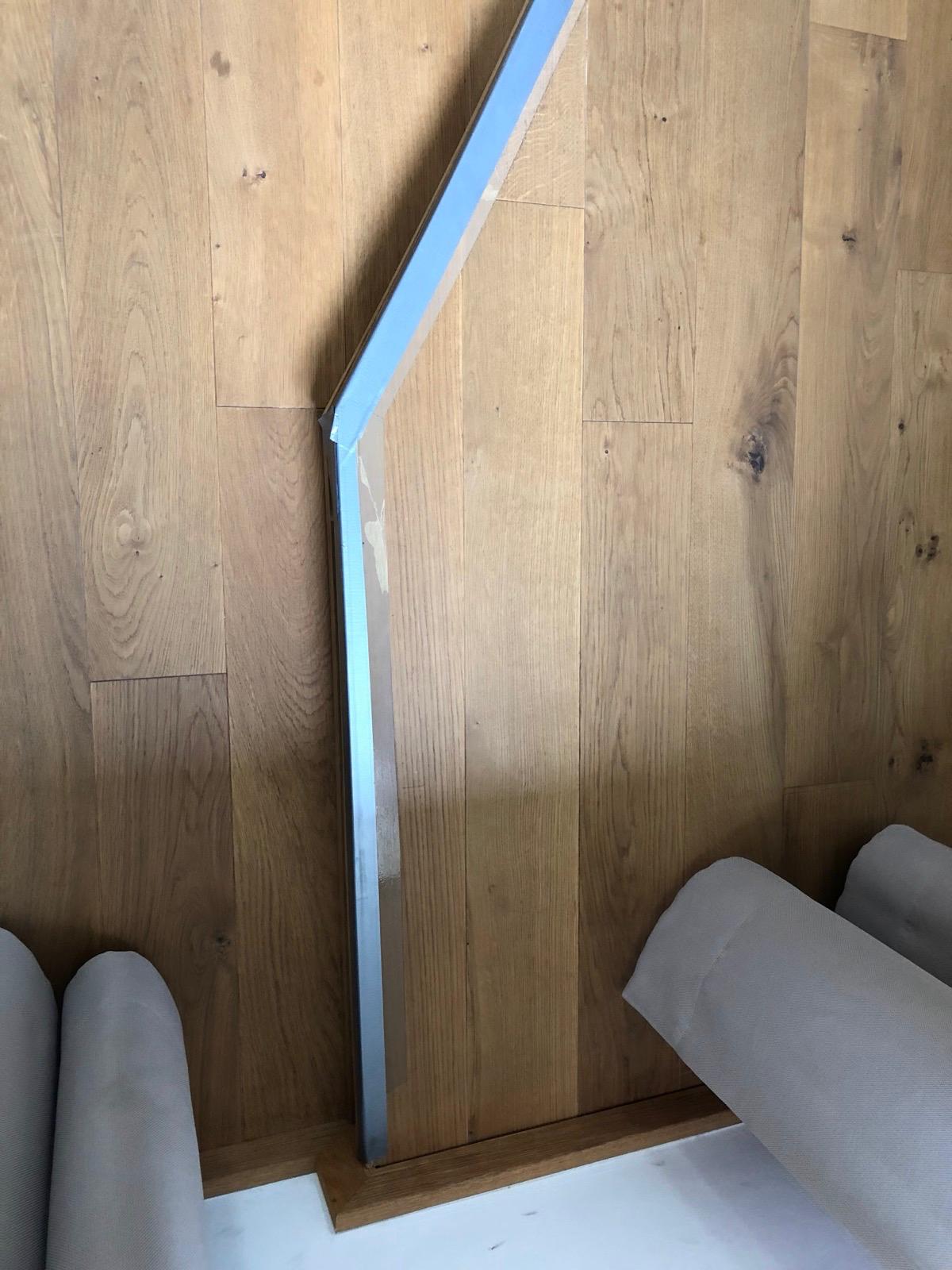

Vorher waren die Kanten mit Panzertape gekennzeichnet. Diese Lösung war zwar funktional, wirkte aber provisorisch und passte nicht zur hochwertigen Holzoberfläche des Vortragsraums.
Die Stufenkanten waren durch den durchgehenden Holzbelag nur schwer zu erkennen.
Keine aufgesetzten Profile, keine sichtbare provisorische Markierung und eine saubere Lösung für die Rundung.

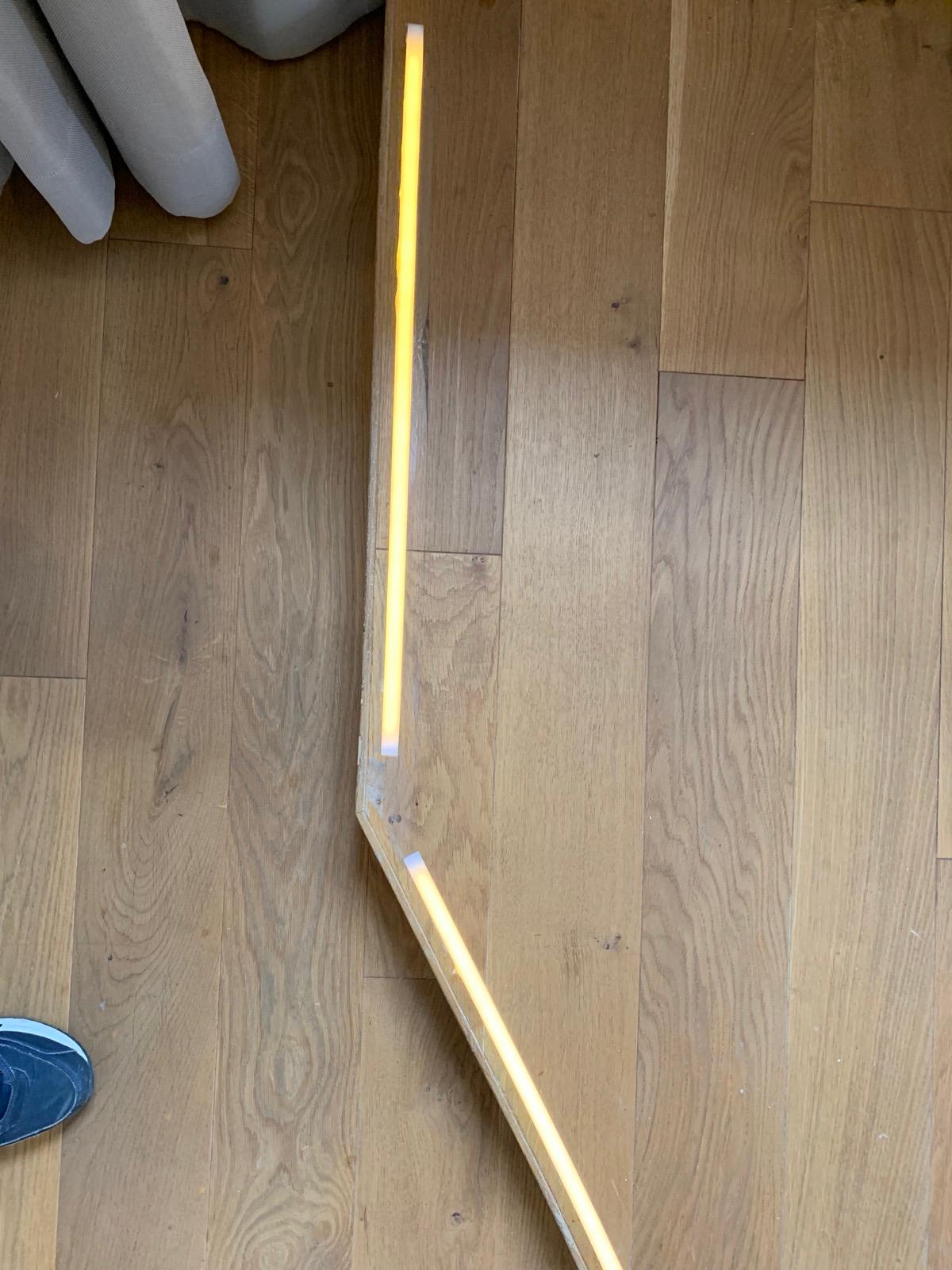

Eine bündig integrierte POM-15-12 Lichtlinie entlang der gefrästen Stufenkante.
Gefräste Lichtlinie statt aufgesetztem Stufenprofil
Für die neue Kennzeichnung wurde nahe der Trittkante eine Nut in das Holzpodest gefräst. In diese Nut wurde das POM-15-12 Einbausystem eingesetzt.
Dadurch bleibt die Oberfläche des Holzpodests optisch ruhig. Die Lichtlinie sitzt bündig in der Stufe und markiert die Kante genau dort, wo Orientierung benötigt wird.
Schmale LED-Technik für die runde Stufengeometrie
Die besondere Herausforderung lag in der runden Stufenkante. Die Bogenlänge der Hauptkante betrug rund 9 Meter. Um diese Rundung sauber nachzufahren, wurde ein 5 mm breiter LED-Streifen eingesetzt.
Da der Unterbau des Podests nachträglich nicht mehr zugänglich war, wurde die Verkabelung seitlich an der Wand nach vorne geführt. Dort wurden Netzteil, Notstromversorgung und Funkdimmer in einem Gehäuse untergebracht.
Von der provisorischen Markierung zur integrierten Lichtlinie
Die Bilder zeigen den Unterschied zwischen unzureichender Kennzeichnung, provisorischer Tape-Markierung und der final integrierten Lichtlinie.
Mehr Orientierung im Raum – ohne sichtbare Aufbaukomponenten
Die Stufenkanten sind heute auch bei reduzierter Raumbeleuchtung klar erkennbar. Gleichzeitig bleibt die architektonische Wirkung des Holzpodests erhalten, da die Lichtlinie bündig in die Oberfläche integriert wurde.
Die Lichtlinie macht die Stufenkante im abgedunkelten Vortragsraum deutlich wahrnehmbar.
Keine aufgesetzten Profile und keine provisorische Tape-Markierung auf der Holzoberfläche.

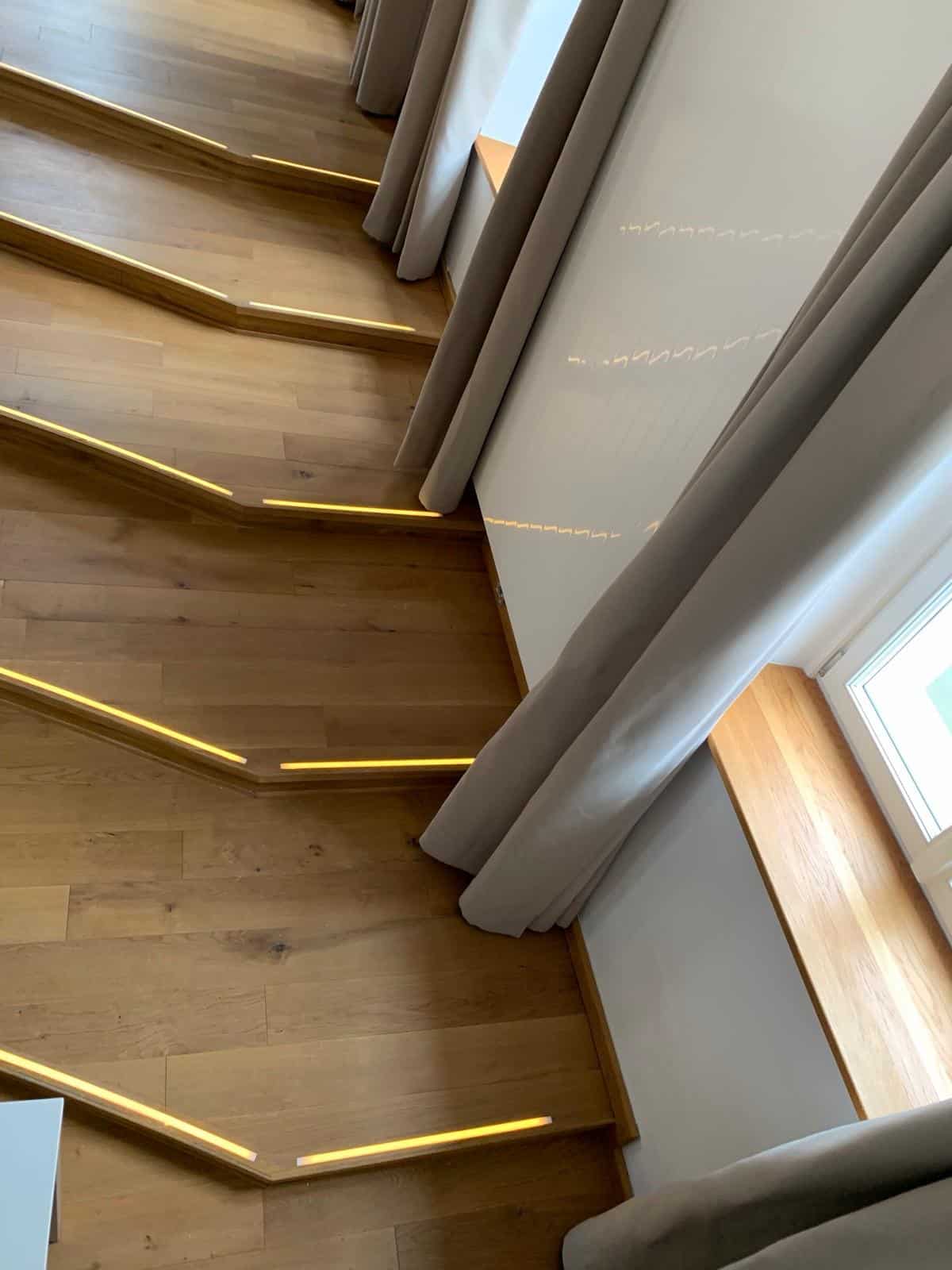

Der schmale LED-Streifen folgt der gebogenen Stufenkante ohne harte sichtbare Übergänge.
Touch-Panel, Funkdimmer und 60-Sekunden-Abschaltung erleichtern den täglichen Betrieb.
