Stirnseitige Podestbeleuchtung mit eigener Lichtwanne.
Sechs gekantete 2-mm-Aluminium-Lichtwannen, gelbes 3-mm-PLEXIGLAS®, schwarzer Frontrahmen, DALI-Dimmung und notstromfähige 24-V-Netzteile – als Sonderlösung direkt in der Podeststirnseite.
Nicht auf der Trittkante – sondern als flächige Lichtaustrittsfläche in der Setzstufe.
Für das Podest in Dortmund war keine klassische Kantenmarkierung gefragt. Die Lichtwirkung sollte direkt aus der Stirnseite kommen und als eigenständige architektonische Fläche wirken.
Wanne, Lichtfläche, Rahmen und Systemtechnik wurden als eine Einheit gedacht.
Der aufnehmende Leuchtenkörper war selbst Teil der Konstruktionsaufgabe. Standardprofile hätten weder die gewünschte Stirnflächenwirkung noch die geforderte Geometrie abgebildet.
Die Lichtwanne definiert Einbauraum, Lichttiefe und Rahmenaufnahme.
Aus 2 mm Aluminium entstanden sechs Kantteile mit 40 × 110 × 40 × 12 mm Querschnitt, 90°-Kantung und 2230 mm Einzellänge.
Gelbes PLEXIGLAS® im schwarzen Rahmen – konstruktiv und optisch klar gefasst.
Die sichtbare Lichtfläche besteht aus 3 mm PLEXIGLAS® gelb GS 1H01 GT mit 22 % Lichtdurchlässigkeit. Der schwarze Frontrahmen fasst die Scheibe ein und wird mit der Lichtwanne verschraubt.
Von der vorbereiteten Lichtwanne zur fertigen Stirnfläche.

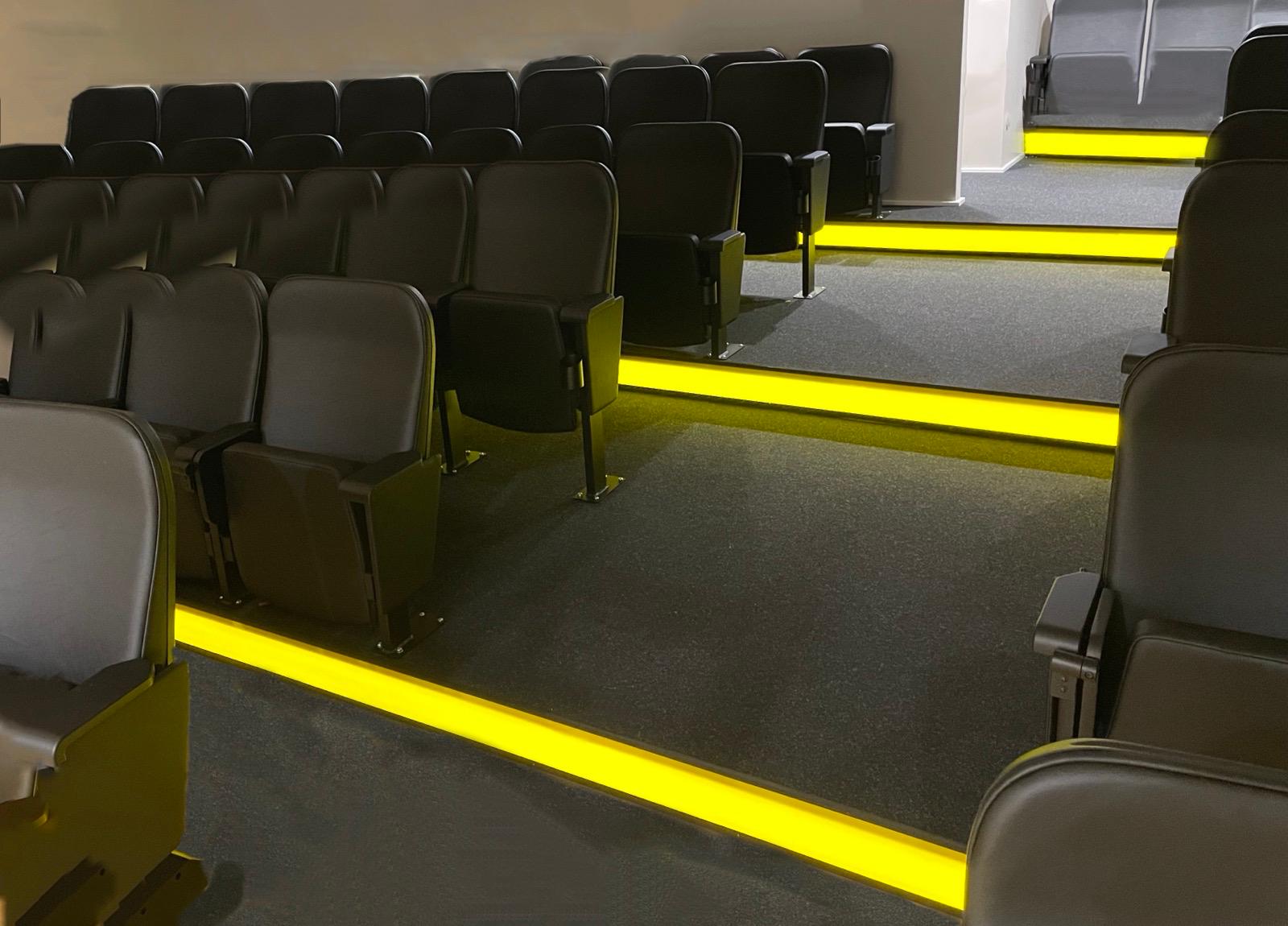

Bei Raumlicht klar eingefasst. Im abgedunkelten Betrieb als leuchtende Fläche wirksam.
Eine Sonderlösung dort, wo ein Standardprofil konstruktiv nicht passt.
Die Dortmunder Lösung zeigt, dass sich Podestbeleuchtung auch als eigenständige Stirnflächenkonstruktion aufbauen lässt – mit eigener Wanne, definierter Lichtfläche, DALI und 24-V-Systemtechnik.
Weitere Podest- und Sonderlösungen.
Häufige Fragen zur stirnseitigen Podestbeleuchtung.
Was ist die konstruktive Besonderheit?
Die Beleuchtung sitzt nicht als klassisches Kantenprofil auf der Trittfläche, sondern als flächige Sonderkonstruktion direkt in der Podeststirnseite.
Welche Maße hat die Aluminiumwanne?
Die sechs Wannen bestehen aus 2 mm Aluminium, haben den Querschnitt 40 × 110 × 40 × 12 mm bei 90° und sind jeweils 2230 mm lang.
Welche Abdeckung wurde eingesetzt?
3 mm PLEXIGLAS® gelb GS 1H01 GT mit 22 % Lichtdurchlässigkeit; Zuschnitt 1800 × 145 mm.
Wie erfolgt die Steuerung?
Über DALI-Dimmer in Verbindung mit notstromfähigen 24-V-Netzteilen.
Wann ist eine solche Sonderlösung sinnvoll?
Wenn eine größere stirnseitige Lichtfläche, besondere Farben, Einbautiefen oder Geometrien gefragt sind, die sich mit einem Standardprofil nicht sauber lösen lassen.
Wir prüfen zuerst, ob ein Standardsystem reicht – und bauen nur dann Sondertechnik, wenn sie wirklich nötig ist.
Fotos, Skizze oder ein Querschnitt reichen für eine erste technische Einordnung.
